1、工作原理
由于动圈话筒输出电压较小,需要经两级低频放大届,才能推动调幅电路工作。
因此,将原担任低频振荡工作的BGI,改接成第~级话筒放大;BG2为第二级话筒放大。
BG1、BG2构成两级话筒放大电路,对话筒输出的音频讯号进行放大。

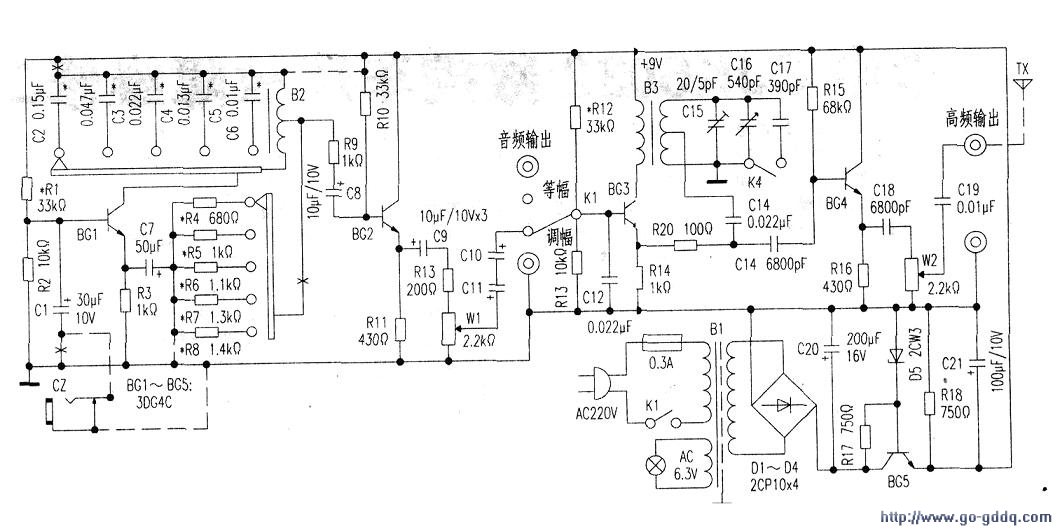

在BC1输入端的cz话筒孔内插入一只CD2-1型动圈话筒,当教师对着话筒讲课时,话筒输出的音频讯号经BC1、BG2放大后,加到高频振荡管BC3的基极,调制高频振荡讯号,使BC3输出已调幅的高频波,经BG4放大后,输送至发射天线TX,向空中发射已调幅电波(见附图)。
2、改装步骤
(1)把电路中打“×”处切断。
(2)在Cl负端与地之间接一只话筒插座cz。(3)将C7焊下,将其正、负极对调后重新焊在原位置上。(4)把BZ上端头(即原BZ接CZ~C6公共端)接到+9V,把R4~R8与C7公共端焊点接地,如附图虚线所示。(5)在“高频输出”孔内插入1根Im长天线TX。(6)将波段开关K4掷于“中波”位置。(7)将开关Kl掷于“调幅”位置。“小小广播电台”改装完毕。
3、调试
(1)将电台频率调至中波lOOOkHz。(2)在话筒插孔cz内插入一台正在播放录音磁带的盒式录音机,将磁带放音讯号输送到BC1基极,音量调至适中。(3)接通电台电源,让录音讯号从电台的天线发射出去。(4)找一台带数码显示的收音机(例如KK-9型)。打开收音机,将接收频率调至中波lOOOkHz.使其能收到电台播放的录音讯号,(5)轻轻微调电台频率旋钮及电位器Wl、W2.使接收到的录音讯号音量大而且无失真即可。
调整结束,该电台额定发射功率为133mW,在方圆500m内,能清晰地收听。
三、应用
上课时,接通电台电源,先播放录音磁带,让学生调节收音机,将接收频率调至中波lOOOkHz.能清晰收听到录音讯号为止,拔去插在电台cz插座内的录音插头;插上话筒插头,教师对着话筒,开始讲课。同时,学生用收啻机收听教师讲课。
