1. 适用机型
GP03 电源是长虹公司自主开发的适用于 94～106 cm（37～42 英寸)液晶电视的开关电源，适用机型有：长虹LT3718、LT4018、LT4219B、LT3712、LT3788、LT3719P、LT3719COM、LT4028、LT4019P、LT4228、LT4219P 机型等。
2. 特点
GP03 电 源 采 用 两 块(STR-E1565+STR-T2268) 日本三肯公司最新开发的电源专用模块，利用这两块电源模块组成一个组合型开关电源组件，具有输出功率大、带负载能力强、保护功能完善、待机功耗小等优点。印制电路板板号为 JUJ7.820.164。该电源输出 4 组电压：24 V/9 A(逆变器供电)、12 V/4 A(伴音供电)、5 V/4 A(小信号供电)、5 VSTB/1 A (待机供电)。
说 明 ：GP04、GP07、GP08电源均采用 STR-E1565+STR-T2268 方案，对于 GP04 电源，除输出上述 4 种电压外，还 增 加 了 18 V 电 压 ；而GP07/GP08 电源输出伴音供电则是 24 V，它们的工作原理基本相同，均可参考 GP03电源。

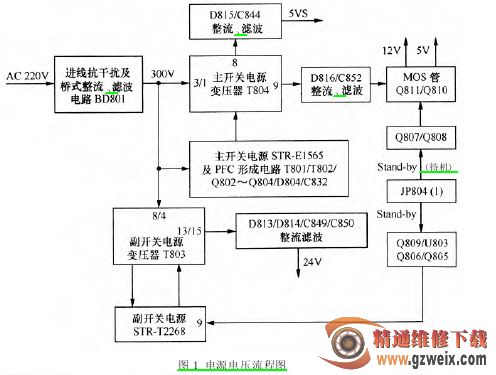

3. 电源电压流程图
电源电压流程图见图 1所示。

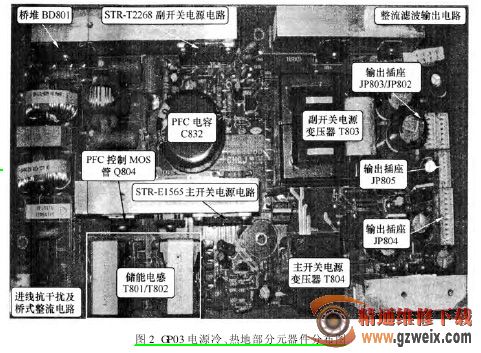

4. 电源实物图解
电源实物图解见图 2 所示。

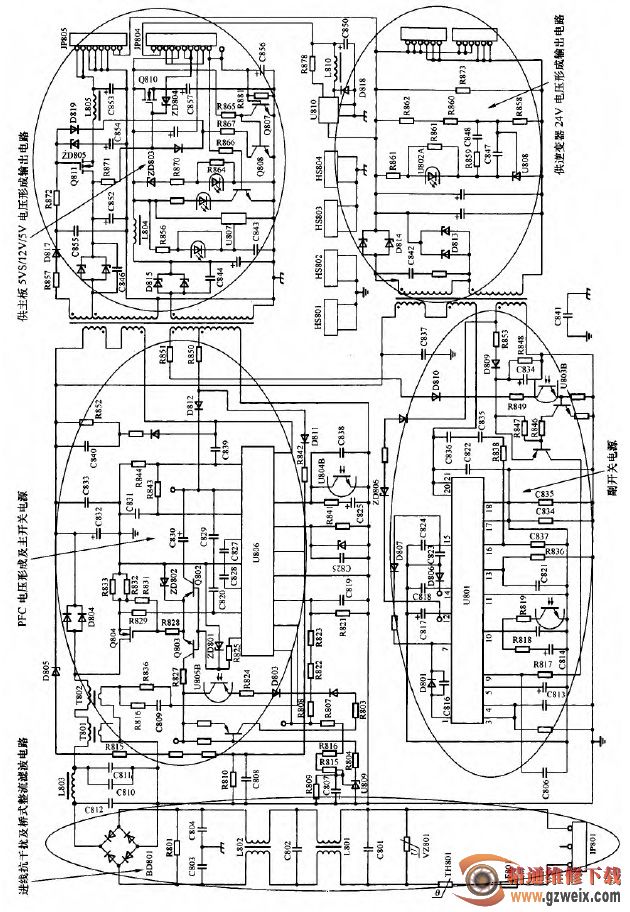

5. 电路原理图
电路原理图见图 3 所示。
