两款简单实用的通信电缆防盗报警器
来源:本站整理  作者:佚名  2013-12-11 09:22:07

    利用通信电缆中的一对空线,将其终端在分线箱内进行短接,作电缆盗割(或断路)报警传感器,不但可使报警电路大大简化,而且经济、实用。

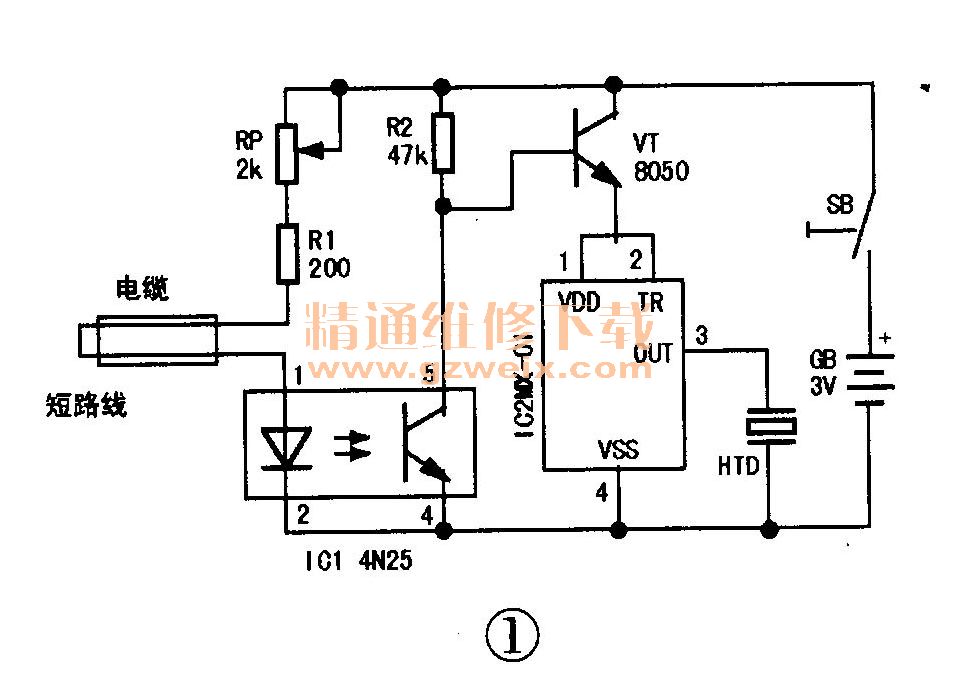

    图1电路中,IC1(4N25)为光祸合器,IC2(MX-01 )为“BP、BP”语音集成电路。RP、R1和空线电阻与IC1输入端LED串联,调节RP可使LED发光纂度适中。电缆正常时,IC1输入端LED发光,输出端光敏管导通,VT基极接低电平反偏截止,IC2无电,压电蜂鸣器HTD无声。一旦通信电缆被盗割或被挂断时,IC1中LED开路熄灭,光敏管截止呈高阻状态,VT被R2上拉导通,IC2得电,蜂鸣器发出“BP、BP”报警声。

    图2电路中,TWH22(或LQ46-88D)为自带音源的大功率讯响器,当电源为12V时输出功率为12W,能产生125dB的“抓贼呀”的强力报警声。电缆正常时,可控硅VS截止,不报警。电缆割断时VS导通,TWH22发出强力报警声。
