液晶电视易损集成电路-AP3003、AP1501A、AOZ1046、AO4801/L、ACT6906、AP1509
来源:本站整理  作者:佚名  2013-09-20 09:29:27

AP3003 3A/150kHz DC-DC转换器

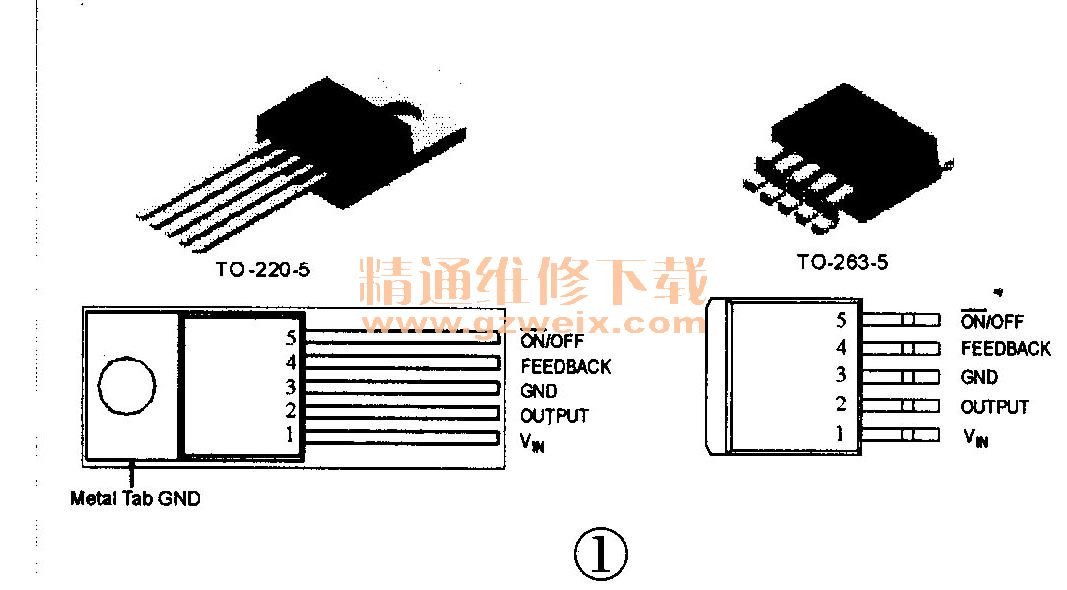

    AP3003是一款3A/ 150kHz固定频率的脉宽调变(降压)直流一直流转换器,有TO-220-5和TO-263-5两种封装形式,如图1所示,其命名规则如图2所示。

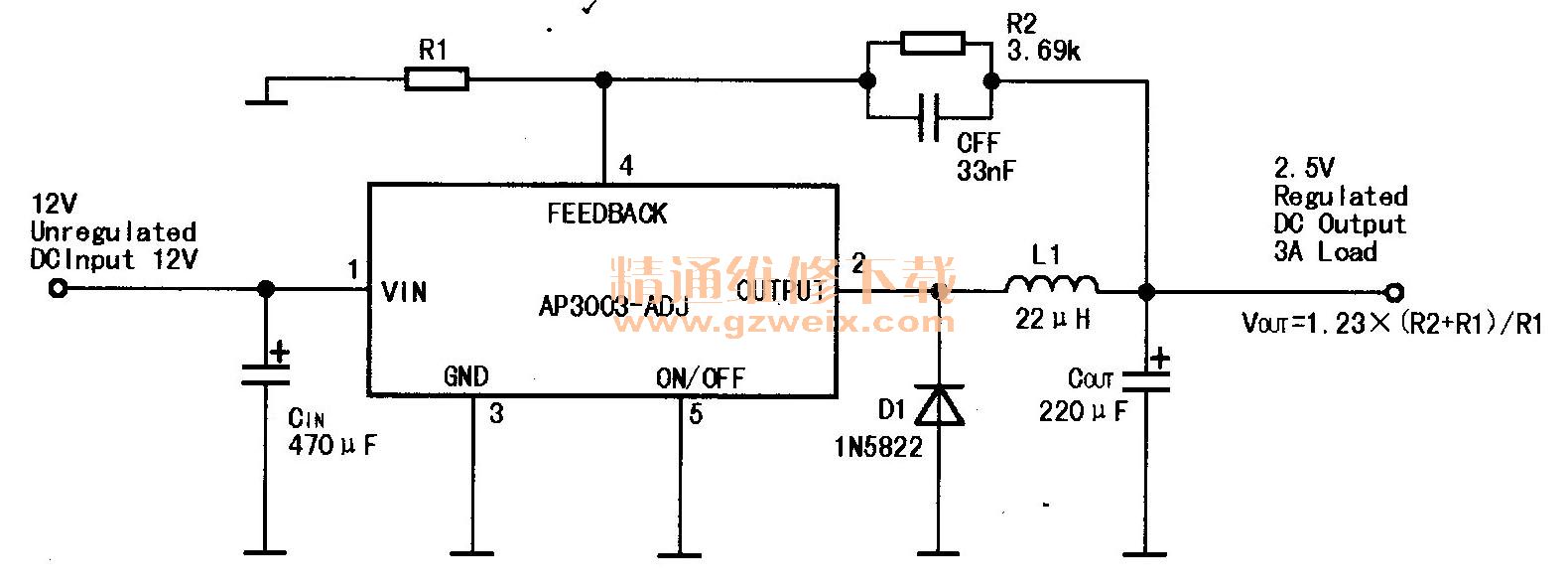

    该IC输入电压可达32V,其输出电压有两类:一类输出电压固定,型号的后缀数字表示输出电压值有3.3V、5V、12V三种,典型应用电路如图3所示;另一类输出电压可调,型号的后缀字母为+ADJ‑,具体输出值取决于④脚外接电阻的阻值,典型应用电路如图4所示,输出电压Vour =1.23V × (1 +R2/R1)。

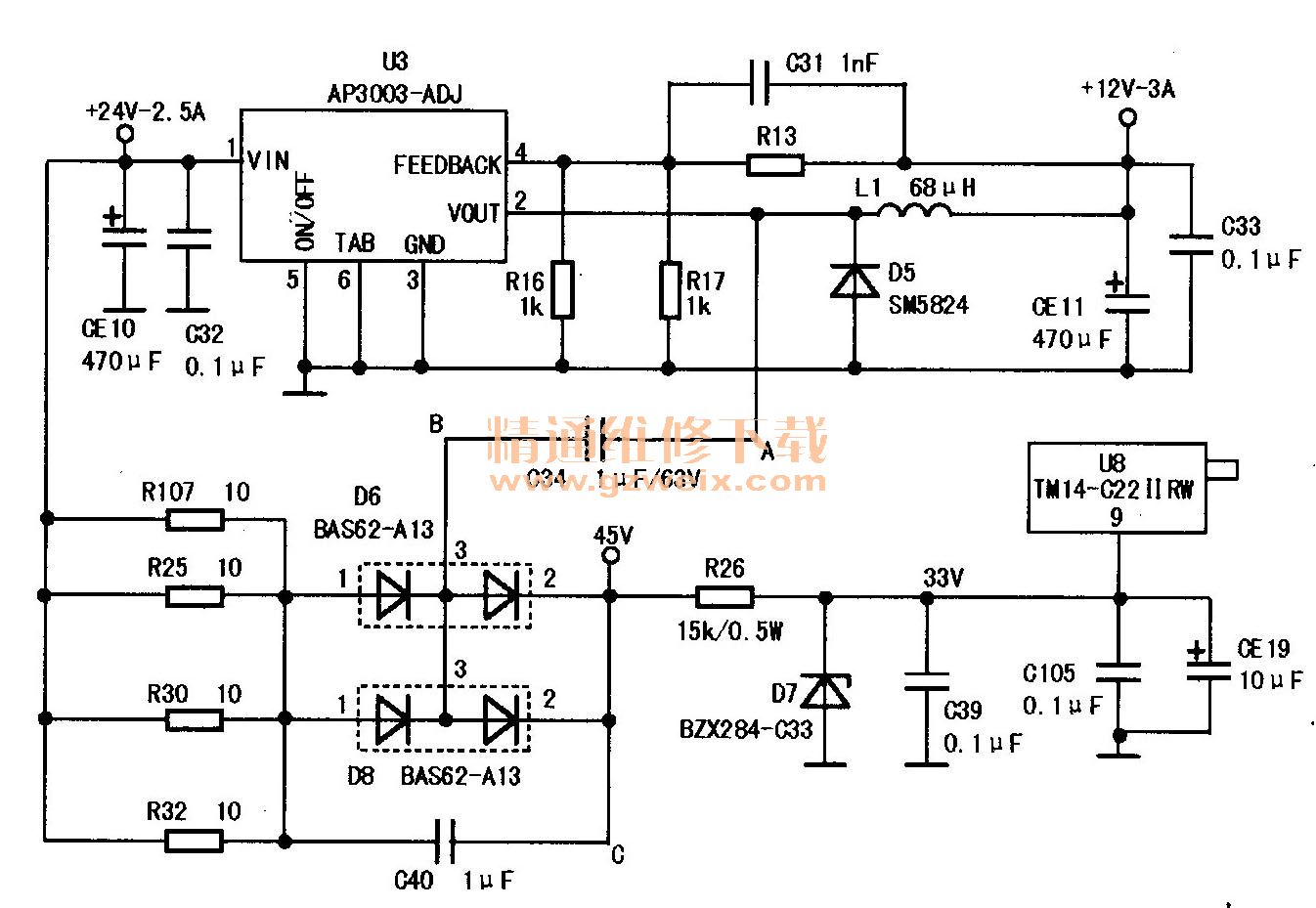

    该IC多用于液晶彩电的主板电路中,作为降压型开关稳压源,可以与LM2596,LM1796直接互换。长虹LS15机芯液晶彩电的调谐升压电路采用了该IC,其电路如图5所示。

AP1501A 5A降压DC-DC转换器

    AP1501A是一款输出电流可达5A的PWM直流一直流转换器,内置工作频率为150kHz振荡器和电压模式PWM控制器,具有热关闭和限流保护功能,其输入电压可达40V,输出电压既有固定的3.3V,5V或12V的,也有1.23V-37V可调的。

    该IC采用T0220-5L,T0220-5L( R)和T0263-5L三种封装形式,引脚功能如图6所示,其型号标注的具体含义如图7所示。

    在厦华LC-26U26型液晶彩电中,主板控制系统所需的+5V供电由AP1501A-50K5输出固定的+5V电压,采用T0263-5L封装)变换得到,如图8所示。

AOZ1046 2A降压稳压器

    AOZ 1046是一款DC-DC降压开关电源稳压器,集成有MOSFET开关管和一只振荡频率为500kHz的振荡器,输入电压为4.75V-16V,输出电压可低至0.8V,输出电流可达2A,常用于液晶彩电主板的供电电路中。
