谐振式滤波器谐振电容的选取方法
来源:本站整理  作者:佚名  2010-07-13 09:52:08



  笔者认为电感线圈在流过电流时,会产生磁化现象,其电感量的大小会随着工作电流的大小变化而变化。电流为零时,电感量最大。因而谐振式滤波器的谐振点会因负载电流变化而产生偏移,影响滤波效果。因此该种形式的滤波电路只能用于负载电流变化小的场合或稳定的负载,如纯甲类功放。

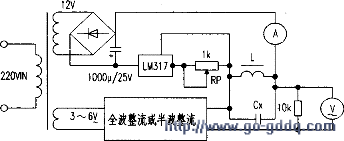

  下面介绍一种谐振电容的选取方法(实验电路见附图):
    l.先测量滤波器将要工作的电路中的电流。
    2.选择与实际工作电路中相同的整流形式(全波整流或半波整流)。
    3.调整实验电路中的可变电阻Rp,使电流表中的读数等于实际工作电流。
    4.调整Cx的大小,使电压表中的读数最小。

  经过上述实验,选取的Cx与电感L便可直接移植到实际的滤波电路中工作了。
