现在流行的CRT显示器有两种，一种是满足传统电视节目显示的4：3幅型比的CRT显示器，一种是满足标准高清节目源显示的16：9幅型比显示器。高清电视现在已经非常普遍，可电视节目制作格式并没有改变。当用户用购买16：9显示设备播
　　传统的4：3格式节目时，出现人体变胖、变矮等现象（见图1）；当用户用购买的4：3显示设备播放16：9格式节目时，又出现人脸拉长（见图2）。16：9显示器为了使显示4：3图像时满屏，图像两边采用了非线性失真延伸处理；4：3显示器为了，使显示16：9图像时满屏，图像中部采用了线性放大的方式进行处理。

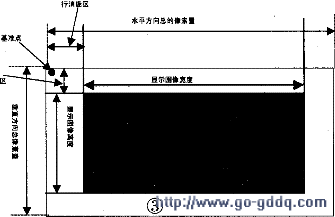

　　现在是信号兼容时代，4：3格式与16：9格式信号并存，高清电视为此采用了特有的变频模式。高清CRT电视数字变频和扫描格式归一处理过程非常复杂，它需要通过较复杂的运算，再通过SCALER集成电路与动态帧存储器配合，在控制命令的指挥下完成扫描格式转换和频率变换。简单理解，就是采取抽舍和插补（增加或减少）的方法实现。变频电路输入接口电路中设置有输人格式识别电路，它能判定前端送入数字图像信号的行、场同步信号频率及时序关系，包括输入信号是逐行、隔行、奇数场、偶数场、扫描格式等信息，这些信息通过监视逻辑电路通知控制处理器和数字处理电路，控制系统输出指令控制SCALER处理器和动态帧存储器完成每帧信号的读取方式及像素点的处理方式，实现扫描格式归一处理。检测电路工作过程大致是这样的：首先检测到第一场，并将第一场场同步信号上升沿（作为场基准点）和第一行同步信号上升沿（行起始基准点）作为一幅图像的基点。再在软件控制下计数显示窗口一行像素量及一帧内有多少个行脉冲，确认一帧内行扫描线数量（见图3）。控制系统根据CRT工作特性编写程序，控制变频电路中相应行场消隐寄存器消隐时间（即宽度），实现显示窗口大小控制。这一过程是在控制系统输出相应指令控制变频电路相关逻辑运算电路，来实现频率及扫描线的增加或减少的。

　　我们来看1080P格式如何变成720P格式。1080p表明一行的总像素有1920个，垂直方向有1080行，是逐行方式的；720p表示每行有1280个像素点，一帧内扫描线有720线，逐行扫描。有时我们需要将1080p格式转换成720p格式显示，它是这样完成的：将每帧内1080行中的每三行抽取一行，这样将有360行抽掉，余下便是720行；同时，每行的像素点依次采取每三个像素点抽掉一个，这样便实现了1920个像素点转变为1280个像素点。

　　以上内容简单介绍了一些有关频率及扫描格式变换的知识。其实，变频过程中，一个新像素的产生需要比较垂直、水平两个方向及前后场不同时间三维像素运动信息，采取多点取样进行比较，并将画面前后几场的信息储存起来，用高速非线性算法计算每个像素新的运动位置和状态，再形成一个新像素插入。插入新像素点还要考虑与相关原像素点的相关性，所以运动检测精确度和补偿率提高是非常重要的。这些复杂的变化过程都是在软件控制下完成，在此就不作更多的描述了。
