1、什么是高清电视
   要认识高清电视，首先看看什么是数字电视。数字电视（DTV）是指整个电视信号系统均采用数字化处理技术，包括电视信号的采集、处理、传输、接收、播放等。显然，我们目前使用的电视机几乎都没有达到。高清电视（HDTv）标准是美国数字电视联盟于1993年联合发表的统一格式标准，它确立的标准信号是1920~1080I或1280x720P格式的信号，显示屏采用宽高比为16：9的显示器，标称帧频为60Hz,，我国信息产业部于2006年3月颁布的“推荐性高清标准”；平板显示器图像清晰度大于等于720电视线，CRT显示器规定大于等于620线标准也基本合乎国际标准。我国数字电视标准的推出是为了兼容接收目前电视台播放的PAI。或NTSC制模拟电视信号及各种信号设备输出的增强型EDTV和高清电视（HDTV）信号。

   　　2、高清CRT彩电与普通彩电的区别
   不少维修人员，一谈到高清CRT电视的故障维修，总感到无从下手。这是对高清CRT彩电不了解的缘故。打开高清彩电后盖。看到高清彩电的电路结构确实比普通电视复杂，进入我们视线的是一块电路板上装满了我们在以往的普通彩电中从未见到的集成电路和一些电子元件。这无形中使从未修过高清彩电的维修人员感到一种前所未有的压力，自然形成一种高清CRT彩电故障维修难的印象。实际上，高清CRT彩电维修并不难。

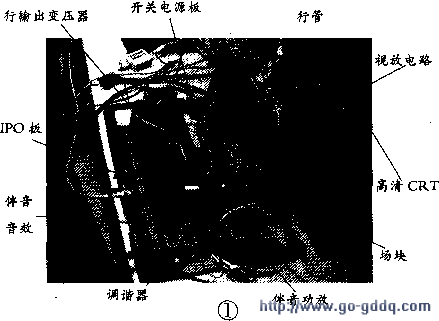

　　图1为打开后盖之后的高清CRT电视机芯电路实物图。

　　图1中的IPQ板是高清CRT电视特有的电路，称为“数字板”，又称“变频组件板”，普通电视没有此电路。IPQ板是高清CRT彩电的核心电路。大部分高清彩电的控制系统电路、视频／色度／扫描等小信号处理和形成电路均安装在该电路板上。

   　　高清CRT彩电行电路的电路结构与普通彩电相比发生了较大变化，特别是行激励和行输出电路变化更大。高清CRT彩电行电路工作频率高于普通彩电。普通彩电行频为15.625kHz，高清电视行频高于31kHz，如长虹的CHD-2、CHD-3机芯变频后的行频均为33.75kHz。行频高，意味着扫描线的增加，图像清晰度提高。高清彩电行扫描线高于1000行，普通彩电行扫描线的有效行为480行或576行，故高清彩电水平及垂直方向的分辨率是普通彩电的两倍以上。行扫描频率的提高，意味着在维修高清彩电过程中，行扫描电路器件不能用普通电视机上的行管和逆程电容替换。

　　高清CRT彩电行扫描电路对元件的高频特性和稳定性要求高于普通彩电。普通电视机使用的行逆程电容可以使用型号为CBB81B系列，而高清电视特别是短管颈的高清电视，行逆程电容要求使用工作电流及高频特性更好的CBB81A系列。同样，行扫描电路使用的S校正电容性能要求也高于普通彩电，采用的是型号为CBB23系列，不能用CBB13系列。行管采用工作电流、功率及频率特性更好的2SC5144，短管颈的电视行管还要求性能比2SC5144更高的行管，如2SC5859。维修过程中，若忽视高清彩电对关键器件的要求，会造成更换后的器件反复损坏或故障扩大，使维修陷入困境。
