速度继电器作为辅助元件用于控制电路中，依靠速度的高低为信号与接触器配合，实现对电动机的反接制动，故速度继电器又称反接制动继电器。机床上常用的速度继电器有JY1和JFZO型两种。

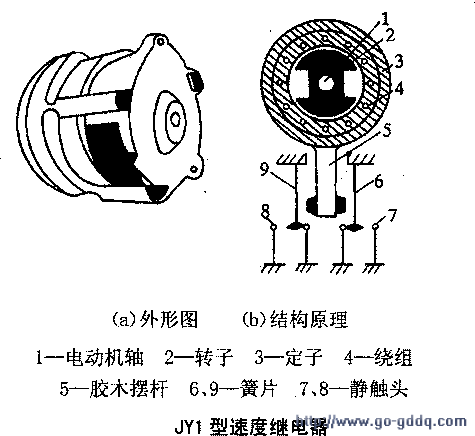

　　JY1型速度继电器的外型、结构及工作原理如图所示。

　　速度继电器工作原理：转子“2”是一块永久磁铁，它和被控制的电动机轴“1”联在一起，定子“3”通过支架固定在同一轴上。定子由硅钢片叠成，并装有
笼型的短路绕组“4”。当电动机转动时，永久磁铁(转子)也一起转动，这样相当于一个旋转磁场，在定子笼型绕组内感应出电流来，在电磁力作用下使定子也和转子一起转动，于是胶木摆杆“5”也转动，从而使簧片“9”与静触头“7、8”闭合(按轴的转动方向而定)。静触头又作为挡块使用，它限制了胶木摆杆继续转动。因此，永久磁铁转动时，定子只能转过一个不大的角度，当轴上转速接近于零(小于100 r／min)时，胶木摆杆恢复原来状态，触头又断开，恢复原状。

　　JY1型速度继电器的转速在3000 r／min以下时，能可靠地工作，复位转速小于100 r／min。
