一、发射机工作原理
　　

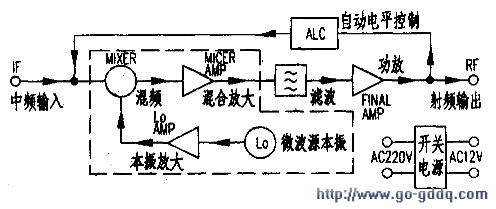

　　单频道发射机型为XG100-20W，该机主要由混频、滤波、功放、ALC和电源五大模块组成。信号流程如右图所示。图像和伴音中频信号由一高隔离度二分配混合后送入混频级，与本振产生的微波源信号进行混频放大，经滤波进入功放模块，放大的射频信号由邻频多工合成器馈送到天线发射。另外，从输出端取出一部分信号通过ALC模块反馈给输入端，以稳定输出发射功率。开关电源模块输出的12V电压为整机提供工作电源。

　　二、功放横块电路分析
　　

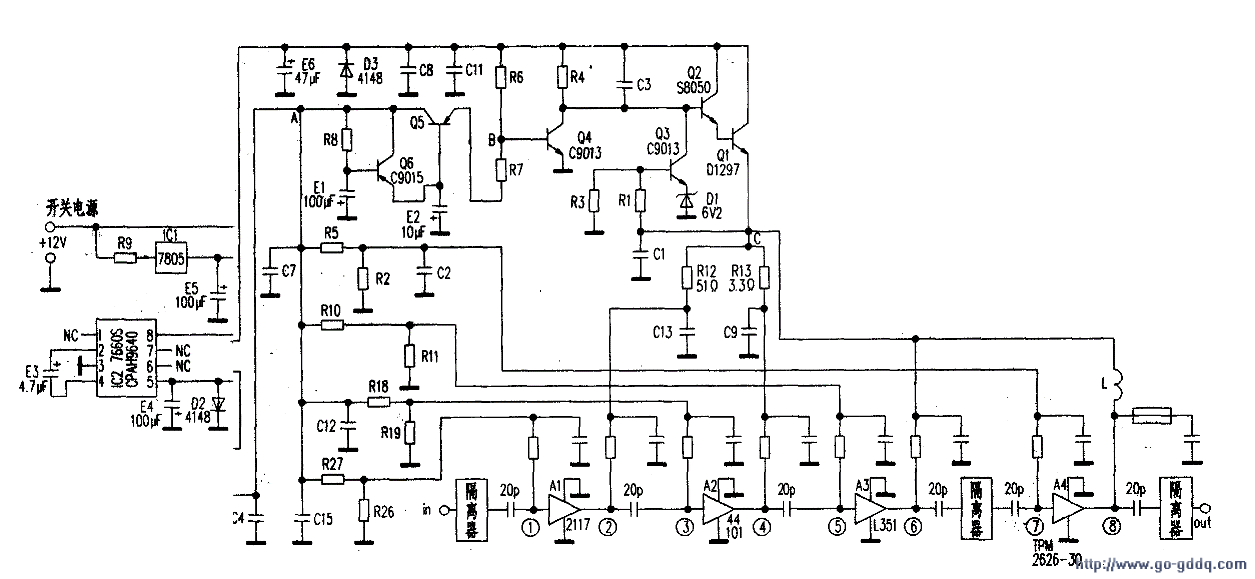

　　由于功放模块工作在大电流状态。是故障多发部位。厂家未提供图纸，笔者依实物绘出电原理图，如下图所示。A1～A4是场效应功率管，均为四引脚，除输入、输出脚外，其余两脚接地。

　　12V电压由R9限流经IC1稳压、E5滤波后得到5V电压，为IC2提供工作电源。1C2⑤脚产生-4.5V左右的负电压。该电压在A点分为两路。一路经R5、R10、R18、R27分别为A4、A3、A2、A1的输入端提供工作所需的负栅源电压VGS，另一路经由Q6、Q5控制C点电压。其控制过程是：由于A点负压的存在，Q6获得正偏导通，Q5导通，通过R7将B点电位拉低，Q4截止，其c极为高电平，Q2、Q1导通，将12V扩流后在C点得到10V电压，经R12、R13、L分别为A1、A2、A3、A4输出端提供工作所需的正漏源电压VDS。Q3、R1、R3、D1组成C点稳压电路，当某种原因使C点电压升高时，通过R1、R3分压使Q3 b极电压升高，其c极电流增大，电压降低，使Q2、Q1导通程度减小，C点电压降低；同理，当C点电压因某种原因降低时，则上述控制过程相反，C点电压升高，最终使Vc保持稳定。射频信号经A1、A2和A3推动放大进入未级大功率管A4将信号放大到足够的功率馈入发射单元。

　　检修此机时要注意监测A1～A4管输入端VGS、输出端VDS电压。正常时各管的输入输出电压见附表。
