笔者有多年对洗衣机电机的维修经验，在此谈谈如何简单、快速、低成本地解决洗衣机电机损坏的问题。

　　1、绕组损坏：电机绕组发生的一切故障统称绕组故障，它包括绕组烧毁、局部短路、断路等。

　　电机往往只烧毁某绕组中的一个线圈元件。如果是副绕组烧坏一个元件。由于它嵌在外层。所以只需重绕并更换这个坏元件即可；如果是主绕组烧坏一个元件。那就要同时更换三个元件，即损坏的主绕组和与其相邻的两个副绕组。

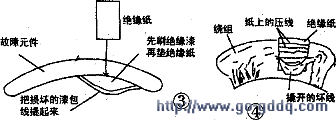

　　如果电机通电后不运转。有时还伴有轻微的“嗡嗡”声，测量主、副绕组电阻之和不等于总电阻，即可判断为主副绕组之间短路。拆开电机，焊开主副绕组公共端的连接点，用摇表检查主副绕组的绝缘电阻，如为0，则证实为主副绕组短路，检查方法如图1所示。这时可正反两面仔细检查主副绕组互相接触的地方，如发现有烧黑的痕迹，就是短路的地方。把副绕组故障元件的捆扎线全部剪断，剪捆扎线时注意勿损伤绕组线圈。再把电机置于烘箱中到80℃以上，取出电机后趁热把副绕组故障元件尽量往里推压，使短路的主副绕组两个元件分开，这时短路部位即全部暴露出来，如图2所示。短路时损坏的漆包线只是表层的线，一般只损坏几根，严重时可损坏数十根，用有刃口的薄塑料片把损坏的表层漆包线全部小心的撬起来，然后在撬线的地方涂一层绝缘漆，再垫一层面积适当的薄绝缘纸（如图3所示），再把被撬起来的漆包线压贴到绝缘纸上，每隔一根线压一根线，压贴到绝缘纸上的漆包线相互之间也要有一定的间隔，当纸上的线排满之后再涂一层绝缘漆并垫一层薄纸，又把一部分线再压到绝缘纸上（如图4），如此反复操作，直到把所有损坏的线处理完为止，最后再涂一层绝缘漆，垫一层绝缘纸（注：凡粘连在一起的线一定要分开，以防局部短路）。主副绕组凡损坏的线都应按此处理。待绝缘漆稍干，线粘贴在纸上不会滑动时，再把扳动过的元件扳正还原，在元件间重新垫好绝缘纸。连接好公共端。重新捆扎、烘干即可装机使用。

　　如果主副绕组短路的地方在内部，外表看不出任何的损坏痕迹，就要查出短路点所在的准确位置，此时采用分段法检查。

　　如图5所示，1～4是主绕组四个线圈元件，A～D为副绕组四个线圈元件，把主绕组从中间剪断，即把2～3元件之间的连接线剪断（注：剪线时一定要考虑好剪口的位置，以方便电机修复后的重接），用摇表检查主副绕组引出线的绝缘电阻，如果阻值为0，则把1～2元件之间的连线剪断，再检查其绝缘，如果为几十兆欧，即是元件2与元件A、B短路，再把A、B元件之间连线剪断，分别测量元件2与元件A、B的绝缘电阻。即可准确地找到短路的两个元件，没短路的两个元件是2和B。把电机置于烘箱中到80℃以上，取出电机后先把剪断过的线头从绕组中小心提出来，以增加其长度便于以后重接，至于提出哪根线头或哪个部位出来视具体情况而定，以方便重接为原则。然后把B元件向里推压，短路点就暴露出来，如果在电机这一面没有发现短路点。那它就一定在电机的反面，如法炮制即可找到短路点。找到短路点后，对短路的地方按前面所述的方法进行处理。最后把所有剪断的线重新接好并用套管绝缘，对振动过的线圈进行整形，在B元件与2元件之间重新垫好绝缘纸并进行捆扎，用摇表检查主副绕组不再短路后即可接好公共端并绝缘、捆扎、烘干，装机使用。

　　注：电机发生主副绕组短路其短路点只有一处。不会再有第二处，对已知的短路点妥善处理后不必担心还有另外的短路点。主副绕组短路故障经过这样处理后可保证电机长期安全的工作。

　　电机绕组断路的故障在洗衣机电机中也较常见。应首先检查绕组引出线的接头，这个地方很容易腐蚀断线。电机绕组断路是由于绕组霉变腐蚀造成的，因此断路位置只在绕组表面，比较容易发现，绕组内部是不会发生断路故障的。这种霉断在同一个地方往往只有一根或两根线，很少发现断线在三根以上的。查找断线时，重点查找有绿色霉点或有黑印的地方，然后用牙签在这些地方轻轻拨动，即能找到断线。如果实在难以找到断路的地方，可用分段法先找出断路的元件，把各元件的连接线刮去一点漆，用万用表就可很快地查出断路元件，然后重点检查这个元件（有时需要借助放大镜）即可找到断线处。如果只有1根断线，焊接起来就容易了，如果遇到2根以上的断线，在挑出线头时要注意线头的对应关系。不可接错，如果线头的对应点搞乱了，则需要先理顺线头的对应关系，才能连接，下面以四根断线为例来说明如何接线。图6中断线线头的编号为1～8，AB为绕组的首尾端，先找出与首尾AB相通的两个线头设为1和5，把1、5两个线头弯到一边。再找出与2相通的线头设为6，把6与3（或4）连接起来，再找出与2相通的线头设为7，把7与4（或3）连接起来，最后把1与8、2与5连接起来，绕组就接通了，用万用表检查，不但首尾A、B要相通，且A与所有的接头都要分别相通。接断头时要遵循三个原则：与首尾相通的两个线头先撇在一边，最后接线，以免过早接入丢失部分线圈或引起错接：凡相通的两个线头不能连接，以免接成短路线圈；断头全部接完后不但首尾相通，而且首端（或尾端）与所有接头都分别相通。
