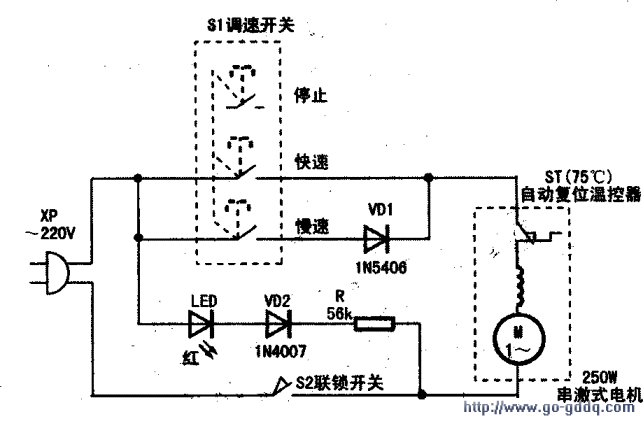

宏田牌GM-3A型电搅机电路如图所示。XP是电源插头。

　　S1是调速停止开关，包括停止、快速、慢速三挡。S2是联锁安全开关，VD1、VD2是整流二极管。LED是电源指示灯，R是限流降压电阻，M是串激式电机。ST是自动复位温控器，安装在串激式电机定子绕组面上，用于检测电机温升。S2只有在杯体插入机时针旋转到位，S2被锁紧后才能接通电路，LED点亮，电搅机处于待机状态。若杯体未旋转到位，S2处于断开状态，即使接通电源，电机M也不能启动运转，起到安全保护作用。

　　接通电源，杯体旋转到位，S2受压触点闭合而接通电路，LED亮红光。按下S1快速按键，220V市电加至M两端，电机M全电压快速运转加工食品；按下S1慢速按键，快速按键复位起跳。慢速挡电路接通，220V市电经VD1半波整流，电机M降压运转，慢速加工食品。若操作电搅机启动运转时间超过1分钟，ST受温升作用自动断开电源，M自动停转。待降温后，ST复位，M恢复正常运转。按一下S1停止按键，快速挡或慢速挡按键复位起跳。电源被切断，电机M停止工作。
