书　　家用风管机是近几年兴起的一种房间空调器，是界于中央空调和家用空调之间的一种产物，是二者有机的结合。因为它集_戚了中央空调和家用空调的优点，所以深受广大用户的喜爱。

　　一、制作静压箱

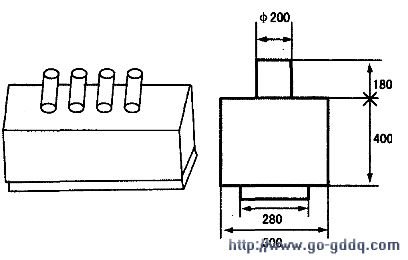

    根据用户需要的风口数量和室内机的出风口的尺寸，制作静压箱。如果用户需要3个出风口就做3个出风口的静压箱。静压箱用厚0.5～O.8mm的镀锌铁板做成。有几路风口就做几个风道口。风道口直径为200mm，高180mm，顶部外翻卷边，静压箱的进风口略大于室内机的出风口，箱体高400mm、宽300mm。静压箱的外形如右图所示。

　　二、制作风道接口

    风道接头用0.5～O.8mm的镀锌铁板做成φ200mm×200mm的圆筒，两端外翻卷边。

　　三、凿风道洞

   首先根据风口的数量，确定风道洞的大小，然后用电锤和二锤在墙上开风道洞。例如：三个风道则需要开200mmX800mm的墙洞，其他依此类推。在每个风道口的墙壁上再开一条放入绝缘套管的槽沟，深约50mm、宽20～30mm，用于接控制风口的开关连线和开关。

　　四、装配静压箱

   将静压箱的进风口套在室内机的出风口外侧，用φ3.2mm的钻头钻孔，然后再用铆钉铆死。将整个静压箱紧紧地固定在室内机上，然后采用8mm厚的PE棉包住静压箱，做保温处理。先将PE棉放在静压箱的出风口上，用手压出一个出风口的印子，再用钢锯条锯出圆洞。用毛刷沾胶（如309胶、好帮手）涂在PE棉上，再将静压箱也涂上胶、凉一会，然后将PE棉粘在静压箱上，出风口从洞中穿过，要按实粘牢。PE棉的接头处，要用锡箔纸贴实。

　　五、安装风道

   将风道内层套在静压箱的风口上，再用并行的12号铁丝拧紧，用锡箔纸沿着一周圈贴实。再将石棉保温层及外边的保护层套到底部，用并行的12号铁丝拧紧，再用锡箔纸沿着一周贴实。晃动风道，锡箔纸不应有裂纹。依此法，将各个风道固定好。

　　六、安装室内机

    根据室内机四个吊孔的距离，用铅笔在吊室内机的天花板上画出固定螺丝的位置。钻孔后，将准备好的膨胀螺丝（该螺丝是在φ8mm的膨胀螺丝上焊接一段长490mm的全丝螺栓，再带2个螺帽放入孔内）拧紧，然后把室内机的四角放在螺栓内将室内机吊起。室内机的安装必须保持水平，否则会造成排水不畅，容易漏水。

　　七、安装排水管

    排水管采用3/4″的PVC管，管外侧套保温层。将等径接头（带螺丝）的两端涂上PVC管胶水，一端放在室内机上，另一端将涂胶后的PVC管插入固定，一直接到下水道。安装时，应注意排水管的高低，观察排水是否顺畅。

　　八、固定风道

    用φ8m的膨胀螺丝焊上φ8m×690mm的钢筋固定在风道的两侧，然后将钢筋折弯，兜起风道。也可以在风道的两侧打膨胀螺丝，再用铁丝吊起风道。

　　九、缝制风道接口袋

   将厚帆布裁成560mm×300mm的长条，再缝制成圆筒。然后将风道接口袋，一折一折地包在风道接头上，用并行铁丝拧紧，再用锡箔纸贴好连接处。风道接头的另一端套在风道上，先将风道的内层套好，用铁丝拧紧，再用锡箔纸贴好连接处。

　　十、连接出风口（标准风口）

    将帆布套在风口上，用铁丝拧紧，外面贴上锡箔纸。

　　十一、安装塞外机

   根据室外机的大小做好安装支架，再用φ14m×l00mm的膨胀螺丝固定安装支架，然后将室外机固定在支架上。

　　十二、室内外机的连接

    1.配管的连接将φ9.52mm和φ19.05mm的铜管穿上保温管，扩好喇叭口后，分别连接到室内外机的高低压管上，然后排空。各接口要严格检漏。

　　2.电气部分的连接380V电源线用截面积4mm2×4芯的电缆线，信号线使用φ0.75mm的铜芯线，每根线上必须穿上线号，做好标记，然后一一对应接好。各风口供电可以用截面积1.5mm2×2芯的软铜芯线，穿在蛇形绝缘套管里，一端接室内机，另_端接各风口。

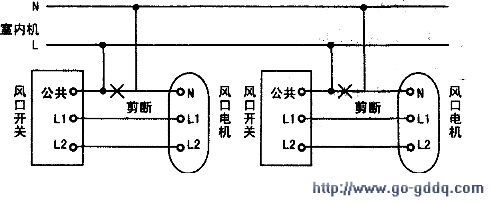

　　3.风口开关的连接如左图所示，将截面积O.75mm2x3芯的电缆线穿在绝缘套管里，埋在各门口所开的线槽内，用于接控制风口的开关。将电缆一端的其中两根接控制开关的两个静触头，另一端的这2根线接风口电机的控制端。剩下的一根剪断，去开关的一根接主电源I二的火线，去风口的一根接主电源线上的零线。

　　最后，装修时需要留净空520mm×140mm的出风口，820mm×370mm的回气口，300mm×1500mm的检修口，检修口必须能够方便地拆下两个电机。
