家电用分马力电机的结构及性能
来源:本站整理  作者:佚名  2011-02-15 15:40:29

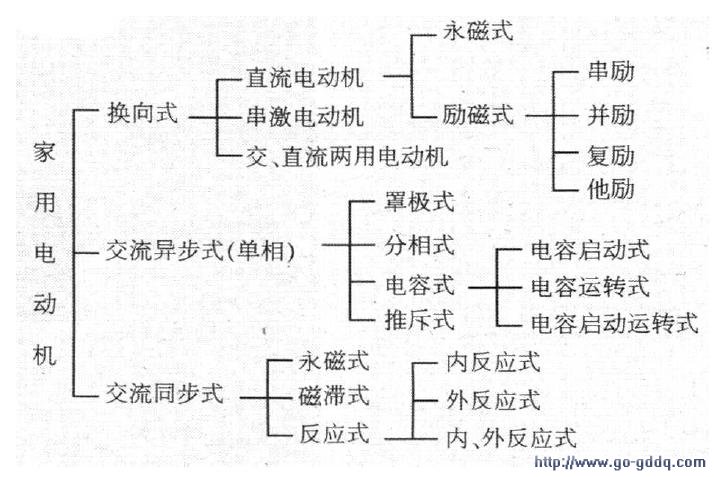

  风扇、吸尘器、电动按摩器、剃须刀等等,都是用电动机驱动的。电动机是家用电动器具的核心部分。常用的有交流、直流、交直两用等多种型号,分类如下。

  家用器具电动机型号的第一位字母代号含义:

  H——罩极式;R——电容式;Z——直流电动机;TZW——单相磁滞同步电动机。

  分马力电动机结构及其性能见附表。

  几点说明:

  1.罩极电动机适用于单向运转,要改变转向必须改变磁极被罩住部分的相对位置。

  2.为了解决单相异步电机的启动问题,电机采用两套绕组,一套工作绕组,一套启动绕组。

  3.单相感应电机根据转矩不同,可分为分相式、电容式和罩极式三种。

  4.分相式电机又分为阻抗分相式、PTC元件阻抗分相式和电容分相式三种类型。

  5.单相电容启动、电容运转和双值电容式电动机,这三种类型也是将主、副绕组分成二相,所以也称分相式,与分相式不同之处是副绕组线路中串联电容。

  6.串激电动机又名交、直流通用电动机、整流子电动机,它没有换向极,没有补偿绕组,串激电机的定子必须用硅钢片制作。

  7.换向控制:单相交流电机换向利用转换开关反接主或副绕组的一对接头来实现;分相电机用双刀双掷开关改变副绕组一对接头实现转向,两者不可同时反接;电容式电机主、副绕组的线径、匝数完全相同,用单刀双掷开关可以实现反转。

  8.推斥式电机不同于串激电动机,它的定、转子绕组没有直接电气联系;而串激电机的电枢电流必须由传导输入。推斥电动机有两种形式,一种是有补偿绕组和激磁绕组:另一种是只有激磁绕组。前者叫感应推斥式电机,后者叫推斥式电动机。感应推斥式电动机的电枢电流由感应作用输入,转子绕组和补偿绕组有一电压变比,故转子可按低电压制造,构造简单,推斥式电动机正常转时换向好,但启动时换向稍差。

  9.经常出现特大过载转矩的负载(如工业缝纫机卡住),不宜选用微型分相电动机,以免转速突然下降,使离心开关再次闭合,导致启动绕组烧坏;对于频繁启动的负载(如每分钟一二十次),也不宜选单相分相式电动机,对于电容运转式电动机,选用时其功率不宜留有较大余量,使用功率应尽量接近额定功率,避免轻载过热现象发生。
