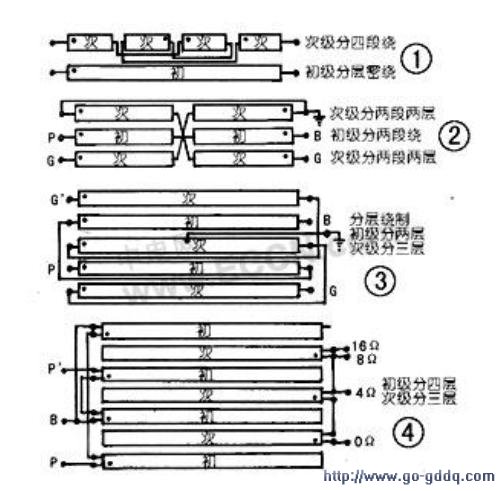

图1为音频输入变压器的结构，功率为1W以下，可作为话筒、唱头的输入匹配或升压等，主要为分层和分段的方式。
图2、图3为输入变压器，均为推挽输入方式。分别采用分层和分段方式（图2），频带较宽。
图3的分层方式，但分层较多，分布电容较小，频带也比较宽。
图4为推挽输出变压器。采用分层绕组，所谓“4夹3”结构，工艺相对简单，频带也较宽，比较实用，容易制作，造价较低，效果不错。

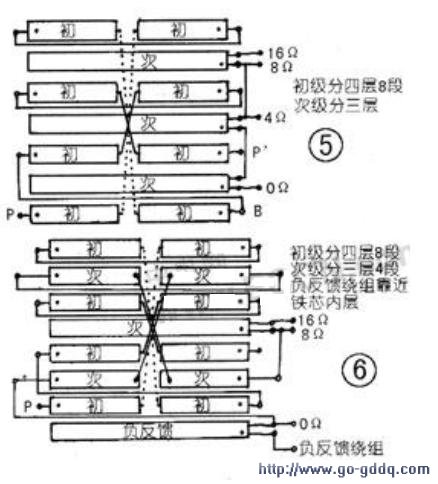

图5为推挽输出变压器，是发烧友们常采用的制作结构方式，复杂一点，但效果很好，频率带宽基本覆盖20-20000Hz±3dB。
图6也是推挽输出变压器，它主要应用在双C型铁芯上，如用E型铁芯，绕制工艺比较难做，并 加了负反馈绕组，制作成功后效果是非常好的。
以上各型变压器的绕组结构形式，仅供大家参考。发烧友们在制作时最好边做边记录绕组的顺、反绕向，以及各单元组的同名端，待完工连接线时，可以用一只电池加一只指针式万用表再复核一下，按图连接就可以了，当然也可以将框架分离开来分单元绕制，然后可嵌套或上下组合好再插入铁芯。
线材的选择。首选原国内大厂生产的漆包线，质量较好，市面上一般不易购到所谓“4N”或“6N”的无氧铜漆包线，可能有些网站上吹过，但笔者没有买到过和使用过，所以，无发言权。至于导线的集肤（趋肤）效应问题，主要考虑到频率最高20kHz，集肤效应并不严重。对于漆包线的耐温系数考虑并实验过，一般常用的QZ一2型的漆包线耐温强度在130℃，QY-1耐温耐氧漆包线耐温强度在220℃，绝缘强度极佳，漆膜的质地非常好，特别是早年在成都锦江电机厂门市购得的线一直没有用完，这些线绕制的变压器耐温特别好，铜纯度很高且真实可信，对音色的确有一定的影响，而且不浸漆，只需一层电缆线就可达到耐压要求。对目前市面上小厂的漆包线，铜纯度较低，质量比早年国营大厂的线差很多，这一点望朋友们注意!
