第二类:用开关实现的具有某一逻辑功能的电路。

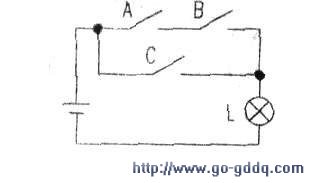

例2:在下图所示的逻辑电路中。试写出灯L亮与开关A、B、C间的函数表达式并化简。
解答此类问题的一般步骤:
a:对输入、输出变量赋值(在没有明确说明使用何种逻辑体制时,一般采用正逻辑)。
b:根据赋值列真值表J。
c:由真值表1写逻辑函数的表达式并化简。
解:赋值:开关闭合用“1”表示。断开用“0”表示。灯亮用“1”表示。不亮用“0”表示。

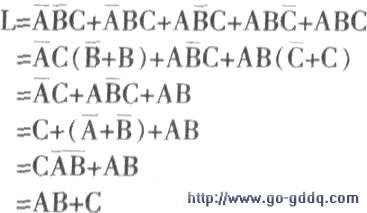

由真值袭写函数表达式:
