用逻辑电路写逻辑函数表达式的方法
来源:本站整理  作者:佚名  2011-03-29 14:54:33



  或用卡诺图法。如右图所示。

  第三类:用二极管实现的具有其一逻辑功能的电路

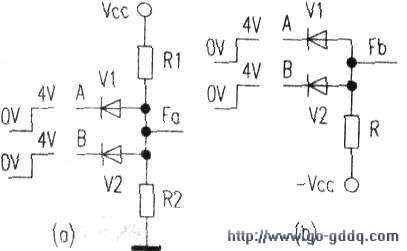

  例3:如下图所示,试写出下图(a)(b)中输出Fa、Fb与输入A、B间的函数表达式。

  解答此类问题的一般步骤为:

  a:根据二极管是否导通写真值表。

  b:由真值表写函数表达式并化简。

  但在填写真值表时应注意以下几点:

  (1)二极管是否导通由二极管两端所加电压决定。

  (2)二极管任意一端加负电压或零电压,另一端加正电压时,负电雎或零电压视为低电平。正电压视为高电平。

  (3)二极管两端所加电压同为正或同为负时,电压高者视为高电平。

  低者视为低电平。

  (4)二极管一旦导通(视为理想二极管),电路的输出就由输入决定。

  根据以上步骤列出真值表如表2(Fa)、表3(Fb)所示。

  由真值表可得:

  Fa=AB    Fb=A+B可见:a图是与逻辑关系,b图是或逻辑关系
