1.电压测量
　　
　　一般常用指针或数字万用表测量，特殊情况可用真空管电压表、高频毫伏表和静电电压表等。以检修电视机为例，电压测量首先要通过故障分析确定检修流程、被测量电压的性质（交流、直流）和大小，然后选择万用表相应的挡位和量程。在电路上找到相应的检测点。并将测量结果与正常值比较。如果发现电压不正常，说明该部位可能存在故障。

　　这里要注意几点：

　　（1）选择电压挡时，尽量不要低于10V挡。

　　也许你测量的电压很小，但在调换低挡时一定考虑电表的内阻对测量结果的影响。如果你测量的部位有如图1、图2的情况。就一定要选高点的挡位。

　　例如。在图1、图2中：用MF-47型万用表的直流10V挡测量2、34点的电压时，对于3、4两点R4、R3都很小10V挡测量不会引入太大的测量误差。而对于2点。由于R1、R2都很大。在数量级上就接近或等于电表内阻（100kΩ）。

　　故当测量2点电压时就会引入一个100kΩ，的电阻。

　　使测量数据偏离实际值（对图1和图2都会使测量值变小。从而引起静态工作点的偏移）。

　　（2）测量某一点电压发现不正常时，一定要分析其电压不正常的原因。例如：

　　测某行推动管集电极电压为O.8V（见图3）。故障原因就可能是R4断、T1初级线圈断线、Q1击穿。这时耍测量R4与T1接点电压和Q1的c—e极间电阻以确定故障原因。

　　再举一例：如图4中集成电路l、2点。1点外接电阻并与电源相连。如果电压过高，电阻的故障就很小。最大可能是由集成电路引起的电压过高。如果过低则可能电阻断。而2点外接电容，如果电压过高。电容的故障就很小，最大可能是由集成电路引起的电压过高，如果过低则可能是电容击穿。这就是要结合电压的来源确定部位，即常说的寻根求源法。

　　（3）通过人工模拟状态，测量跳变电压快速判断故障部位。

　　对于某些电路，特别是处理小信号的三极管和具有反馈电路的放大器，通过交直流短路可人为改变电路状态，如有预定的反应则为正常。如不反应或没出现预定结果，该电路则可能出现故障。例如图3：当测量3点时，发现电压很低。可以把2点对地短路。这时3点电压上升到电源电压，说明三极管正常，问题出在集成电路；如果3点电压不变或变化很小，不能上升到电源电压就说明三极管存在击穿的可能。这时用测电阻法就可确定Q1、R4、T1中的故障元器件。

　　同理。如果图l或图2中的静态工作点异常，都可以通过短路b—e两极，使三极管进入截止状态。如果c极电压上升到电源电压，说明三极管正常，如无反应，三极管坏的可能性就大些。

　　2.电流测量
　　
　　就是将电流表串人待测电路中进行测量。

　　如测彩电中的行输出曾、放电管、晶体管IC、继电器启动电流及其他元器件的漏电流等。电流测量操作复杂且具有危险性，不到关键时候一般不用。在实际维修中，电流测量主要集中在以下几方面：

　　（1）电视机行输出电流。其在彩电中消耗总电量的65％左右。电流很大。遇到工作不久就出现电路保护或开机就马上保护等情况（没有机会测电压），这时可以测电流辅助判断故障。需注意，电流表串入点一定是电源输入端，对于测行输出电流就是行输出变压器的输入端（如图5的A点）：绝对不能串在行输出管的集电极上（如图5的2点）。因为行输出电流是一种脉冲电流。不是纯直流。它会给测量带来很大的误差。

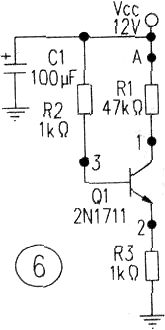

　　（2）静态工作点电流的测量。主要是测量集电极电流。也就是要串在集电极（但一定要串在如图6的A点，而不能串在1点。因为1点的电流是交变的。会给测量带来误差）。注：这种测电流法现在很少用了，一般电路都引入集电极和发射极电阻，通过测集电极和发射极电压绝大部分问题都能解决。

　　（3）手机维修中测电源电流是一种最实用的方法，通过测量电流大小可判断手机的运行状态。例如，当手机关机时电流基本为零，按下开机键后电流会表现30mA左右，表明电源启动。如松手后电流能保持表明CPU启动（可取下晶振看电流变化判断CPU是否工作，如取下晶振前后没变化表明CPU不工作）；接下来电流升到100mA接收电路开始工作搜网，然后升到200mA表明开始和基站联系（注册SIM卡），成功后电流回到30mA进入待机。对于手机无信号时先用手动搜网，能搜到表明接收正常，注册时电流应在200～300mA，如因电流小于200mA而不能注册。问题在发射电路。

　　（4）测量电动机的各相电流以判断过载过流情况。电动机额定电流值是一个重要指标，它能反映出电机的运行状态，所以在机电维修方面电流测量很重要（这里的电流为交流电流）。

　　一般用钳形电流表测量。如果被测电流很小时。

　　可以在电流表上绕一至两圈，所读值再除以相应圈数就是实际值。这样可以提高测量精度。

　　注：在测量电流时一定注意安全，1）做到接线要牢靠。在测量过程中不能断线：2）电表的极性要和电流极性一致；3）选择挡位要先大后小逐级改变；4）换挡一定要关机；5）要时该准备关机。避免故障扩大。

　　3、在路测量电阻法
　　
　　该法在实际工作中使用最多，这是因为：f1）在许多情况下，故障产生后机器不能正常工作，电压、电流、波形检查均不易进行，较有效的方法就是进行电阻测量。（2）元器件损坏、变质的判断。（3）连接导线和电缆短路、断路、接地等故障，用电流、电压、波形检查方法一般只能大致确定部位。而不能找到真正的故障点，最后找到故障点的只能采用电阻测量法。

　　在进行电阻测量时应注意：（1）注意并联电路的影响，即在测量某个电阻时，如果还有相并联的器件，应将其断开。（2）在测量较大的电阻时，注意不要将两手捏在表笔裸露部分而造成测量误差。（3）在用兆欧表检查有关电路或电机、电缆的绝缘电阻时。应注意兆欧表的工作电压不能超过有关电路中元件的耐压值，以防止击穿造成不应有的损失。（4）对于串有大电容的电路，一定要先对电容进行放电，然后才能测量电阻，确保测量仪器及人身的安全。
