摘  要：智能 断路器 具有数字化的接口，可以将位置信息、状态信息、分合闸命令通过网络方式传输。本文介绍了智能 断路器 基本原理、工作模式和工作过程。和传统的断路器相比较，智能断路器有着其自身的优点。随着各项技术的发展和各种产品的研发，智能断路器将逐步进入实用化阶段。

　　随着我国电网建设的快速发展，数字化变电站成为建设和研究的热点。数字化变电站的核心在于一次设备的智能化与二次设备的网络化。对于断路器这种极其重要的电力一次设备而言，其智能化的实现有十分重要的意义。断路器智能化在于运行状态实时监测，通断精确，智能控制和信息传递网络化等。随着电力 电子 技术和自动控制理论的广泛应用，计算机与网络通信技术的飞速发展，以及对 传感器 技术和人工智能的深入研究和综合应用，智能断路器的功能得到了极大的扩展和完善。

　　一、什么是智能断路器

　　断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

　　低压断路器又称自动 开关 ，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对 电源线 路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热 继电器 等的组合。而且在分断故障电流后一般不需要变更零部件，己获得了广泛的应用。

　　高压断路器(或称 高压开关 )是变电所主要的电力控制设备，具有灭弧特性，当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围.因此，高压断路器工作的好坏，直接影响到电力系统的安全运行。

　　随着国民经济的发展，技术的不断进步，无论是工业生产还是日常生活都对电力系统的供电质量提出了越来越高的要求:能够实现不间断供电，即使断电也必须要求断电时间尽可能的短，停电范围尽可能的小。这就要求供电系统具有比较高的自动化程度和智能化水平，当电力系统出现一些故障时系统中的智能保护设备能及时识别故障类型，快速切除系统中的故障部分，防止故障进一步扩大，使整个系统能够正常运行。除了要能正常分合相关系统额定电流外，还要在相关系统故障时能快速有选择性地可靠分断相关系统短路故障电流，且不能出现越级跳闸或拒动现象。

　　当继电保护或控制装置发出外部跳闸指令，当指令到达断路器时，断路器的控制装置确定断路器是否做好执行分合操作的准备，如果好了则控制装置负责完成该指令操作，反之，如果断路器没做好准备，则控制装置闭锁所要求的操作，断路器就不能完成相应的指令操作。为此断路器需要相应的控制监视回路，如气体密度、断路器的分合位置等。此外要求控制回路监视反映断路器运行状态的关键参数，如果这些参数有改变就会闭锁该断路器使之不允许动作，并向运行值班人员发出警告，以便运行人员及时采取行动。以龙口市供电公司的变电站为例，一般的 10kV 或35kV出线开关柜的二次回路中，断路器的分合位置和弹簧储能是否完成是最主要的监视回路。

　　现在的高压断路器种类很多，可分为:油断路器(多油断路器、少油断路器)、六氟化硫断路器(SF6断路器)、真空断路器、压缩空气断路器等。我们公司目前最多的是真空断路器和SF6断路器，龙口境内的有些变电站使用GIS组合电器。GIS组合电器是将断路器、 隔离开关 和接地刀闸、常规TA和TV以及母线组合在一个SF6绝缘的密封壳体内，实现变电站的紧凑化，但其制造成本高，多用于土地价格昂贵或空间有限的变电站。国际大电网组织通过调查认为在今后一、二十年内，SF6断路器和GIS将继续是高压断路器设备的主流。

　　在IEC62063标准中对于智能断路器设备的定义为:具有较高性能的断路器和控制设备，配有电子设备、传感器和执行器，不仅具有断路器的基本功能，还具有附加功能，尤其在检测和诊断方面。

　　智能断路器实现电子操动，变机械能为电容储能，变机械传动为 变频 器经电机直接驱动，机械运动部件减少到一个，机械系统的可靠性提高，智能断路器具有数字化的接口，可以将位置信息、状态信息、分合闸命令通过网络方式传输。控制回路中电子电路的寿命、可靠性将成为智能断路器技术工程化应用的关键。

　　二、智能断路器工作原理与工作模式

　　智能断路器是用微电子、计算机技术和新型传感器建立新的断路器二次系统。其主要特点是由电力电了技术、数字化控制装置组成执行单元，代替常规机械结构的辅助开关和辅助继电器。新型传感器与数字化控制装置相配合，独立采集运行数据，可检测设备缺陷和故障，在缺陷变为故障前发出报警信号，以便采取措施避免事故发生。智能断路器实现电子操动，变机械储能为电容储能，变机械传动为 变频器 经电机直接驱动，机械系统可靠性提高。

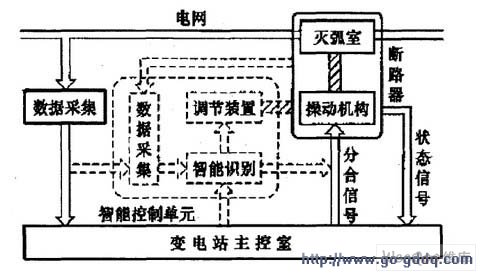

　　在目前阶段，智能断路器得到了相应的发展，具有智能操作功能的断路器是在现有断路器的基础上引入智能控制单元，它由数据采集、智能识别和调节装置3个基本模块构成。工作原理见图1，图中实线部分为现有断路器和变电站的有关结构和相互关联。智能识别模块是智能控制单元的核心，由微处理器构成的微机控制系统，能根据操作前所采集到的电网信息和主控制室发出的操作信号，自动地识别操作时断路器所处的电网工作状态，根据对断路器仿真分析的结果决定出合适的分合闸运动特性，并对执行机构发出调节信息，待调节完成后再发出分合闸信号;数据采集模块主要由新型传感器组成，随时把电网的数据以数字信号的形式提供给智能识别模块，以进行处理分析;执行机构由能接收定量控制信息的部件和驱动执行器组成，用来调整操动机构的参数，以便改变每次操作时的运动特性。此外，还可根据需要加装显示模块、通信模块以及各种检测模块，以扩大智能操作断路器的智能化功能。

图1 智能断路器工作原理

　　智能断路器基本工作模式是根据监测到的不同故障电流，自动选择操作机构及灭弧室预先设定的工作条件，如正常运行电流较小时以较低速度分闸，系统短路电流较大时以较高速度分闸，以获得电气和机械性能上的最佳分闸效果。

　　这种智能操作要求断路器具有机构动作时间上的可控性，目前断路器常用的气动操作机构，液压操作机构和弹簧操作机构由于中间转换介质等因素，控制时间离散性大，其运动特性很难达到理想的可控状态。采取电磁操作机构的断路器利用电容储能、永磁保持、电磁驱动、电子控制等技术，当机构确定后运动部件只有一个，没有中间转换介质，分合闸特性仅与 线圈 参数相关，可以通过微电子技术来实现微秒级的控制，通过对于速度特性控制实现断路器的智能化操作。

　　智能操作断路器的工作过程是:当系统故障由继电保护装置发出分闸信号或由操作人员发出操作信号后，首先启动智能识别模块工作，判断当前断路器所处的工作条件，对调节装置发出不同的定量控制信息而自动调整操动机构的参数，以获得与当前系统工作状态相适应的运动特性，然后使断路器动作。

　　三、智能断路器技术的优点

　　和传统的断路器相比较，智能断路器有着其自身的优点:

　　1、采用智能断路器技术后，对于非故障性的操作，断路器都可以在较低的速度下断开，减少断路器断开时的冲击力和机械磨损，从而提高断路器的使用寿命，在工程上达到较好的经济效益和社会效益。

　　2、采用智能断路器技术可以实现有关高压开关设备的检测、保护、控制和通信等智能化功能。

　　3、传统的重合闸采用重合闸继电器，正常运行时，重合闸继电器的电容进行充电，当发生故障断路器断开后，电容进行瞬间放电从而到达重合目的，当重合于故障时，由于电容未再进行充电，因此重合闸只能进行一次。采用智能断路器技术后有可能改变目前的试探性自动重合闸的工作方式，实现自适应自动重合闸，即做到在短路故障开断后，如故障仍存在则拒绝重合闸，只有当故障消失后才进行重合。采用智能技术后就会避免传统重合闸只能重合一次的弊端。

　　4、实现定相合闸，降低合闸操作过电压，取消合闸 电阻 ，进一步提高可靠性;实现选相分闸，控制实际燃弧时间，使断路器起弧时间控制在最有利于燃弧的相位角，不受系统燃弧时差要求限制，从而提高断路器实际开断能力。

　　随着微机技术、微电子技术、计算机网络和数字通信技术的飞速发展，以及人工智能技术在产品研发和研究领域的应用，能断路器将会从简单的采用微机控制取代传统继电器功能的单一封闭装置，发展到具有完整的理论体系和多学科交叉的电器智能化系统，成为电气工程领域中电力开关设备、电力系统继电保护、工业供配系统及工业控制网络技术新的发展方向。

　　四、智能断路器技术进步

　　智能断路器已将计量、控制及通信等功能融于一体，使电力设备的模块化、系统化成为可能。微控制器技术的不断发展又为智能断路器功能的多样化，可靠性的提高，性能优化提供了技术保障。智能断路器的核心是智能控制器，其性能的高低是判断智能断路器是否先进的主要依据。自20世纪70年代开始出现了智能控制器，随着各项技术的广泛应用和发展，如微电子、计算机技术、网络通信技术和新型传感器技术的快速发展和综合应用，使得智能控制器出现了突飞猛进的发展。作为智能断路器技术的补充，断路器智能监视和控制技术得到了相应的发展并在工程上得到广泛的利用。

　　近年来国内外制造商陆续推出了智能断路器的相关技术，国外公司有ABB高压技术公司推出了插接式开关系统PASS( Plug & Switch System )，采用了智能化传感器技术和微处理器技术，通过数字通信实现对设备的在线监测、诊断、过程监视和站内计算机监控。全部采用智能化PASS系统的澳大利亚275kv Blackwall变电站和Braemar变电站分别己于 1999 年和 2000 年投入运行。另外还有日本三菱电机开发的550kV智能化开关产品MITS( Mitsubishi   Information Technology Switehgear)以及西门子公司的HIS(Highly Integrated Switchgear)。由南瑞继保、北京四方提供配套二次保护控制设备的MITS系统在广东500kV西江变电站进行运行试验。国内公司的有平顶山天鹰集团的ZFll-252kV GIS，状态监控系统集成了传感器技术、PLC技术、计算机技术、检测技术、网络技术和通信技术等，实现了GIS产品内部电器元件，特别是是对其中断路器及其操作机构部分的状态监测，通过对各种参数的采集和结果的分析处理，完成状态信息和分析结果的显示以及相应的控制操作。该系统已经在云南大关变电站应用。此外南瑞继保PCS-9820A智能控制装置和CZX-12RI型操作继电器也可组成智能断路器操作系统。断路器智能化是一项更新换代的工作，它涉及到很多领域的技术进步和创新发展，如传感技术、微电子技术、计算机技术、信息技术以及断路器本身及操动机构等方面，需要更多的投入和开发。因此，随着各项技术的发展和各种产品的研发，智能断路器将逐步进入实用化阶段。
