三洋PLC-SU30型液晶投影机面板LAMP红灯亮
来源:本站整理  作者:佚名  2010-06-02 10:11:25



  接通电源按POWER键,机器能启动,但灯泡不亮,风扇转动一分钟后。电源指示灯由绿色转红色,面板LAMP红灯亮。

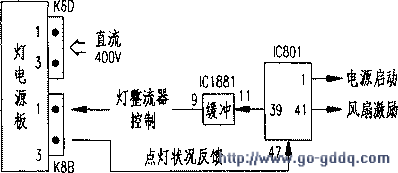

  机器能启动。且风扇运转正常说明系统电源基本正常,灯泡不亮,一种可能是灯泡坏,另一种可能是高压板损坏,再一种可能是系统控制灯泡启动的指令没有送到高压板上,见下图。由图可见,当CPU得到POWER启动指令后,IC801的①脚输出高电平,控制开关电源满负荷工作,41脚输出风扇激励指令。要求整机所有风扇立即转动。39脚输出高电平,经IC1881缓冲器后控制灯电源板驱动输出,UHP200W投影灯点亮,同时灯电源板输出反馈指令到达IC801 47脚,表明点灯状况是否良好。47脚在错误状态时为高电平,点灯良好时为低电平。通过分析,在检测过程中,发现IC801 39脚高电平已到达灯电源板,但反馈给IC801 47脚的电平始终为高电平,即出错电平,因为灯泡目视良好,断定灯电源板损坏。检修灯电源板,发现四只功率推挽管已坏两只。更换后故障排除。目前投影机基本采用飞利浦光源组件,尤其200W灯泡使用频繁,基本损坏件都是功率推挽管。
