三洋PLC-SU30型液晶投影机画面显示“无信号输入”
来源:本站整理  作者:佚名  2010-06-02 10:11:32



  PC输入没有图像,画面显示“无信号输入”,但视频信号源输入正常。

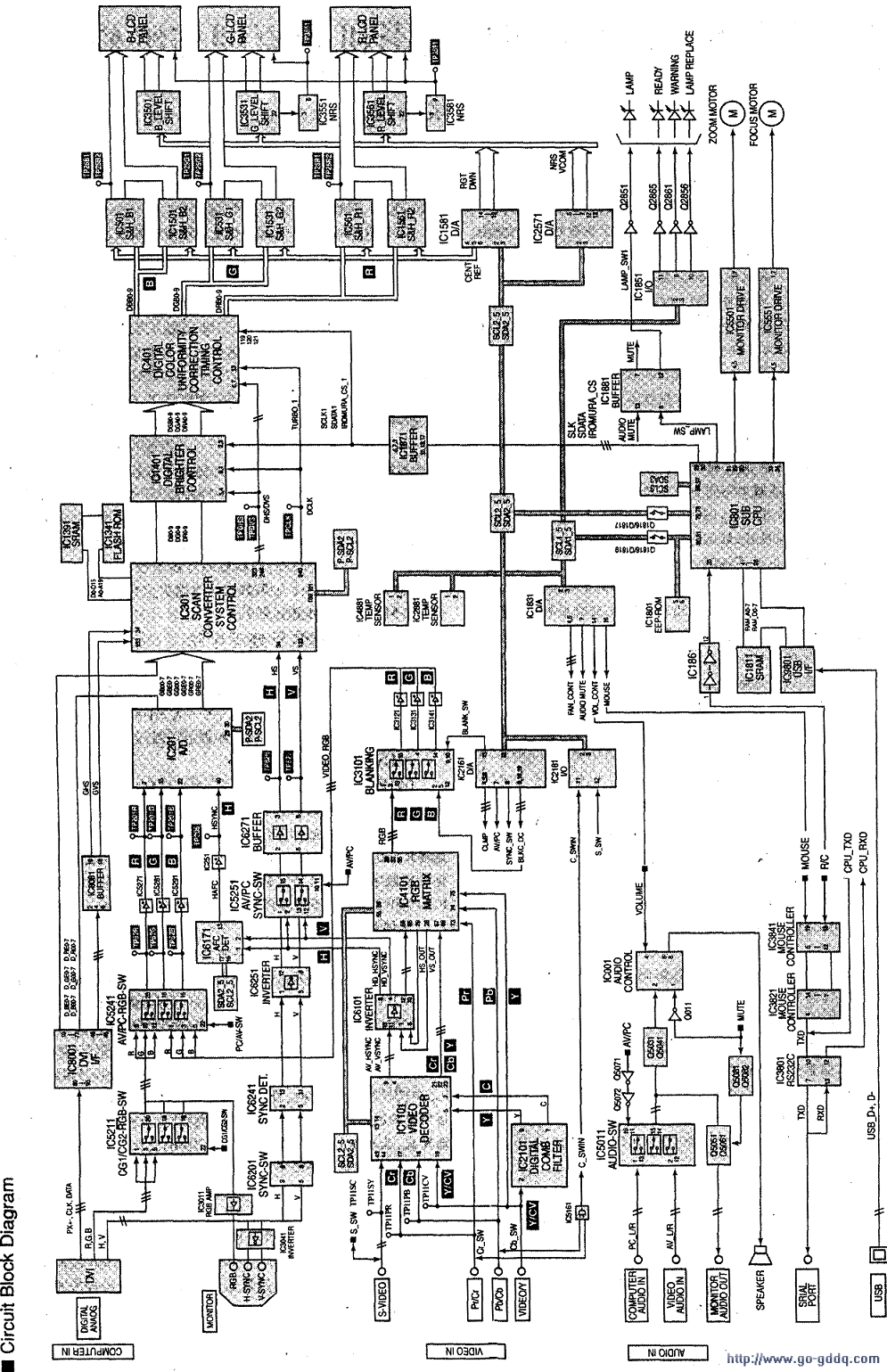

  从下图中我们看出,VIDEO、S-VIDEO、Pr/Pb/Y、Cr/Cb/Y信号经各自的单元处理,最终输出R、G、B三基色信号,送到IC5241(AD8183ARU)AV/PC选择块①、③、⑤脚;而PC输入的R、G、B三基色信号送到IC5241⑧、⑩、12脚,电路在22脚AV/PC SW指令控制下由20、18、16脚输出被选通的R、G、B信号送到IC201进行模/数变换。本故障表现为视频有,而PC没有,说明IC5241 16、18、20脚之前存在故障,用示波器检测IC5241⑧、⑩、12脚PC输入,发现PC状态时有标准R、G、B三基色输入,再查22脚SW开关控制脚,在AV/PC时控制电平无变化,系控制信号缺失。该PC/AV-SW指令由CPU 78、79脚输出IIC总线指令到IC2161由其⑦脚输出。检查IC2161⑦脚也没有电平变化,用示波器(100MHz)测IC2161⑩脚发现有脉冲输入,更换IC2161后故障排除。

  经验指导:在故障为某状态输入无显示时,说明故障在某一信号处理支路。应分别检查该支路的各处理环节。
