三洋PLC-SU30型液晶投影机开开机后无开机画面,呈现白屏一片
来源:本站整理  作者:佚名  2010-06-02 10:11:35

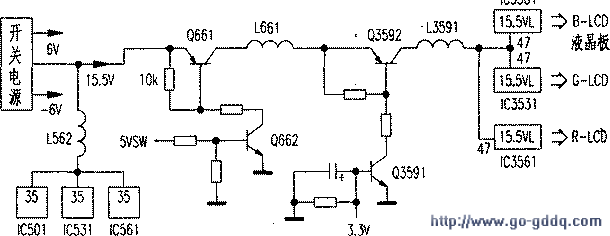

  投影机这类故障现象较多,通常故障点都在液晶驱动电路部分,即驱动电路完全没有工作,导致液晶板处在“静态”状态,所以呈现白屏一片。驱动电路由R、G、B三个独立部分组成。三个独立部分都不工作可能性最大的就是电源电压不正常。如出现短路或开路。如图所示,前面已分析IC501、IC531、IC561是数字相展电路,IC3501、IC353l、IC3561是电平位移电路,开关电源输出15.5V电压,一方面加到IC501、IC53l、IC561的35脚。提供数字相展工作电压;另一方面15.5V经Q661、Q3592调整控制,输出受控15.5VL工作电压加到电平位移电路IC3501、IC3531、IC3561的47脚。其中控制信号来自5VSW,此指令来自CPU①脚。等待状态时没有5V。此机最终故障点是电源控制管Q661开路,造成没有15.5VL电压,更换后故障排除。
