在PC状态有图像显示，而展台投影时没有图像投射出来。

　　投影图像如果缺色，应该检查R、G、B通道之一，如果是完全没有图像那基本与基色通道无大关系了。重点应该检查行场同步电路，如图所示。

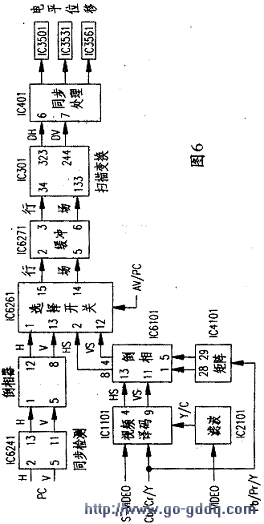

　　下图是SU30投影机的行场信号处理流程图。由现象推知：计算机时有图像，视频无图像应从IC6261检查开始，用示波器测量IC6261 14、15脚行场波形。PC状态时显示正常波形，而视频时显现不规则波形，测量②、12输入脚，发现也异常，最后确认IC6101倒相放大器损坏，更换后故障排除。

　　总结：投影机无图像的故障现象非常多，尤其PC状态无图像频频发生。究其原因，笔者认为不外乎以下原因：一是工程安装时多媒体硬件系统之间的地线悬浮，在接插时静电导致投影机输入端器件受静电冲击损坏：二是许多安装人员不专业，常出现电源的零线地线接反，结果使接口板烧坏许多元件：三是VGA插头的行同步信号输入线断掉。
