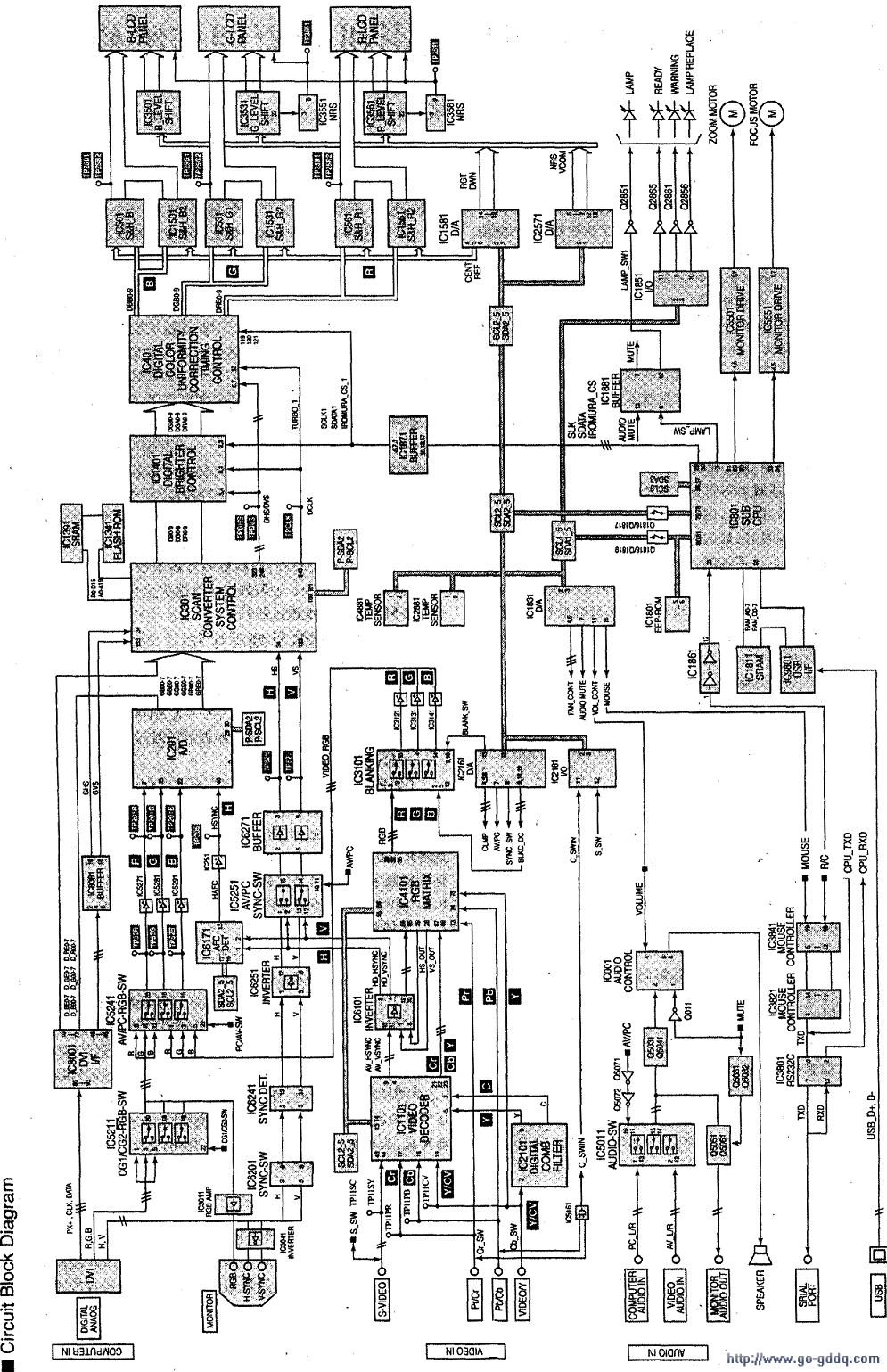

接驳视频不同信号源后。发现只有Pb/Pr/Y状态正常。从图中知道,解码电路IC1101处理的信号类型有:VIDEO、S-VIDEO、Y/Cb/Cr,其色差信号从21、22、23脚输出,分别经过Q1143、Q1142、Q1141放大后送到IC4101的67、68、69脚,电路中为了消除色串扰,在IC1101 29脚设置了一个4.43MHz的吸收电路,检查后发现串联谐振电路中的电容C1161变质,示波器测量中明显发现亮度信号变形,更换后故障排除。
