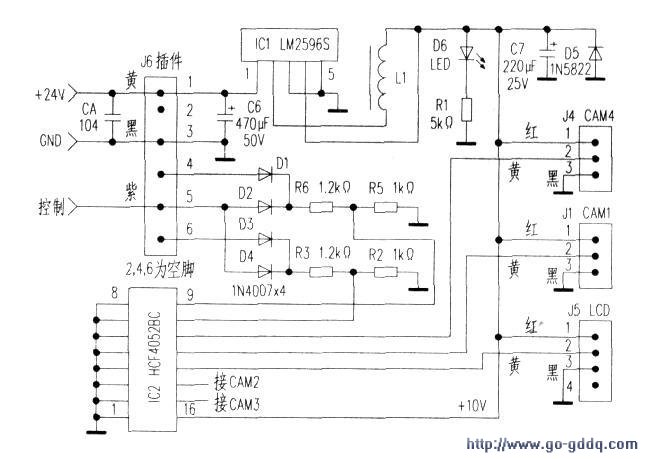

电路参见附上图、下图所示。先看电源盒上的电源指示灯D6点亮，后按上述方法将液晶显示器从车上拆下来维修，通电时用直流电压挡测量插件J3（1）、（4）脚之间电压约为+18V，明显偏高。

　　说明电源盒有故障，经检查发现电源块IC1不良。

　　用一只新电源块LM2596S代换后，再测电源电压恢复正常。但连接显示器后依旧不能开机。改测Q1（1）脚对地电压为0V，换用电阻档测量F1阻值为无穷大，说明F1已烧毁。选用一只1Ω／0.5W普通电阻予以代换F1，但通电后用手触摸F1感觉烫手，用热风枪脱掉L4后再通电，还是烫手，由此说明支路负载还存在短路故障。断电后经排查+10V支路元件C39顶端鼓超，并有漏电现象，用同型号电容代换后，焊上L4后再通电。用手触摸F1感觉温度正常，检测各路电压正常，液晶显示器屏显也恢复正常，故障排除。
