一辆青年jNP6 123BEV型纯电动客车。该车在某充电架下均无法充电,在其他充电架下均可正常充电。

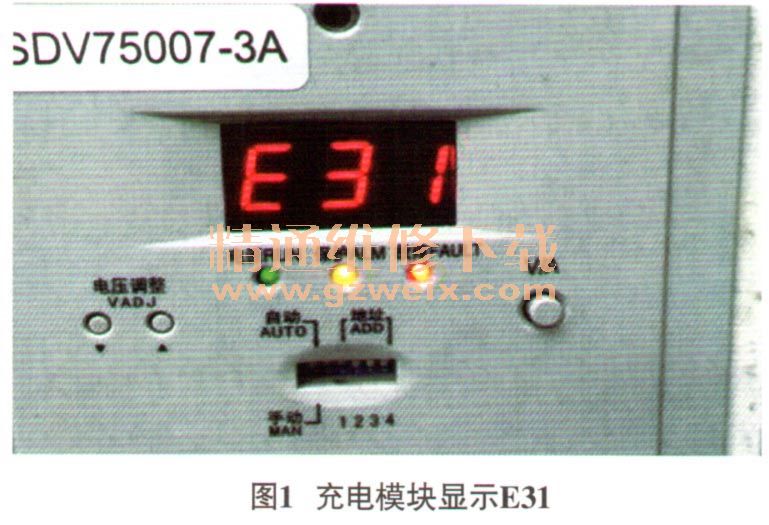

故障诊断:分析故障现象,可以确定是充电架存在故障。检查充电架的充电模组柜,读取故障信息,显示存在充电模组通信故障;打开充电模组柜门,发现充电模组柜门左侧的有20个充电模块,其中8个充电模块显示E31图1)。查看维修资料得知,E31为输出欠压故障,其原因多数为充电模块内部熔丝断路。
关闭充电架的输入电源,打开充电模组柜的后门,发现充电架模组后部线路烧损严重(图2)。
故障排除:更换报E31故障的充电模块,并修复充电模组后部的线路后进行充电测试,发现充电架能够给车辆充电,故障排除。
