青年JNP6123BEV型纯电动客车行驶时驱动电动机抖动
来源:本站收集  作者:佚名  2016-08-09 07:50:25

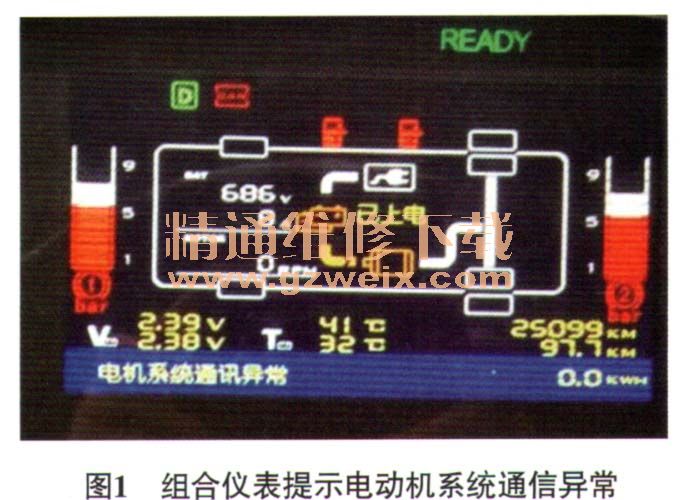

    一辆青年JNP6123BEV型纯电动客车以一定车速行驶时,驱动电动机抖动,同时组合仪表提示电动机系统通信异常(图1)。

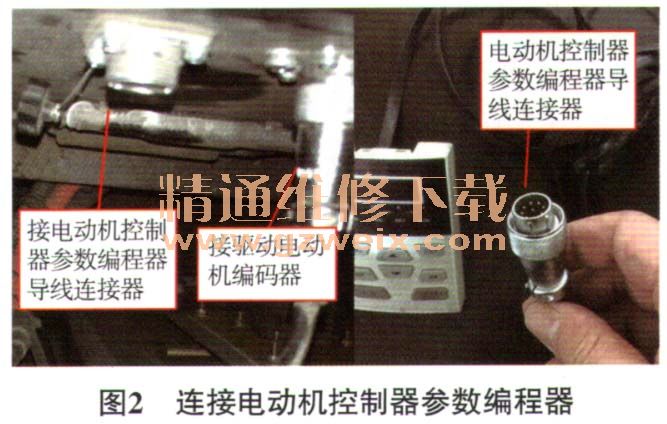

    故障诊断:连接电动机控制器参数编程器(图2),输入U1-00功能参数,读取最近一次故障,显示故障代码为46,含义为通信异常,由此推断电动机控制器与驱动电动机间的通信线路异常。

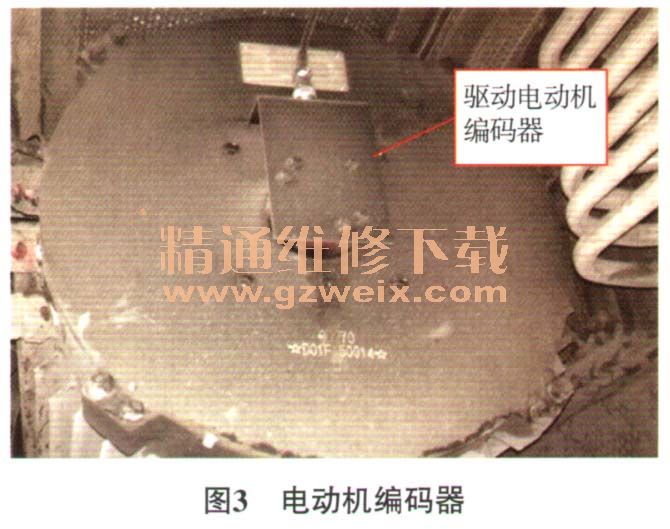

    检查驱动电动机后部电动机编码器(图3)的导线连接器,导线连接器连接可靠,无异常;JIGQ着电动机编码器线检查,线路无断裂、破损等异常现象。

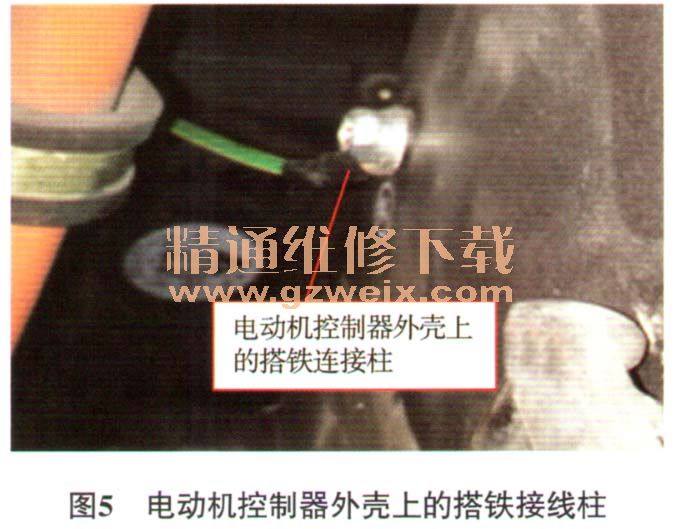

    询问该车生产厂家,生产厂家反映该车出厂时,电动机控制器外壳搭铁线和驱动电动机外壳搭铁线均连接至同一个搭铁点(图4),只需将驱动电动机外壳搭铁线改接至电动机控制器外壳上的搭铁接线柱(图5)即可,这样可以减少驱动电动机工作时对电动机控制器通信线路的干扰。





    排除方法:按图6更改电动机控制器外壳和驱动电动机外壳的搭铁线路。
