该音箱是一款与电脑配套使用的小型便携式有源音箱，箱内未设电源，使用时需要将附带的USB线插头与电脑USB端口连接，由电脑输出的DC5V直流电压为音箱供电。

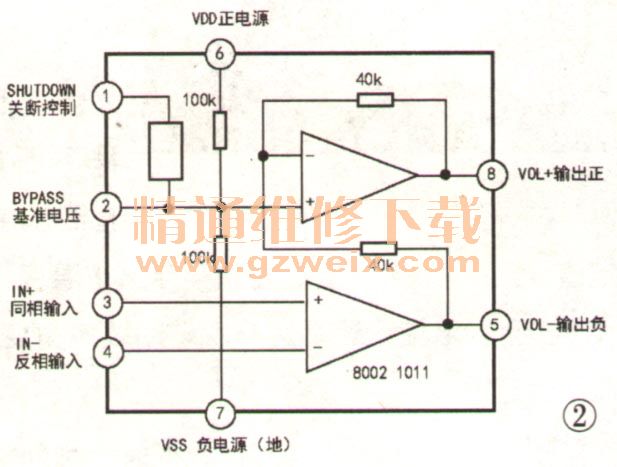

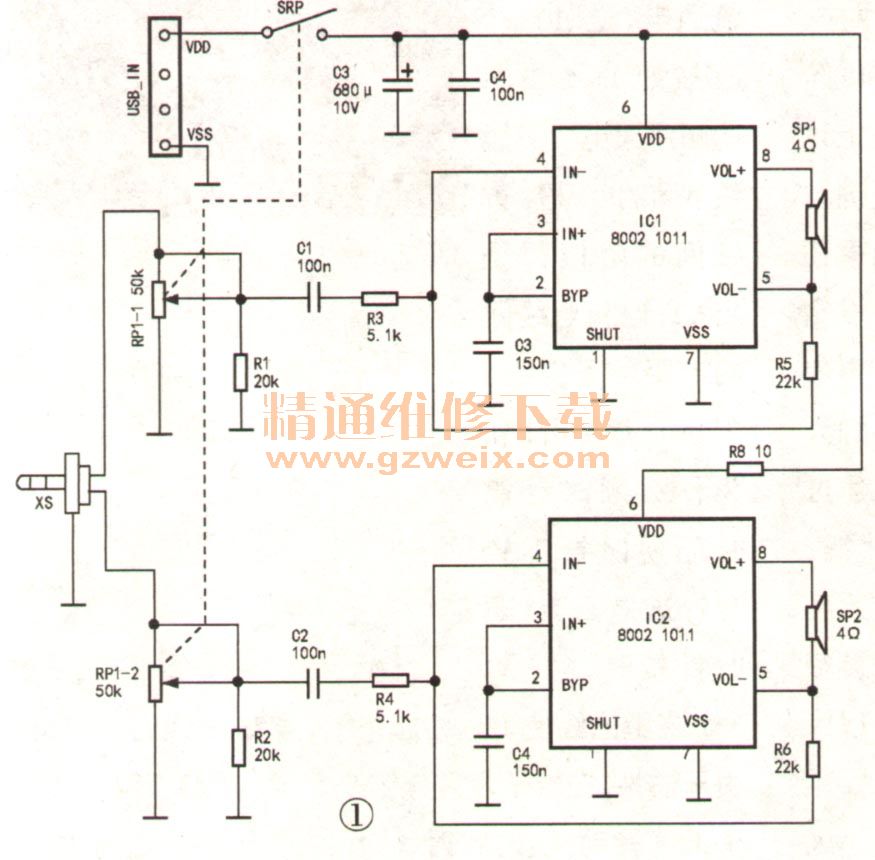

    由实物测绘的电路如图1所示。IC1、IC2是两只型号为“8002 1011”的贴片式音频功放集成电路，采用SOP-8双列扁平封装，其内部结构框图如图2所示。它属桥接BTL式功放电路，省却了自举、缓冲、消振等外围元件，还能在5V低电压条件下获得较大功率输出。当负载为4Ω时输出功率为Pn=2.5W; 8Ω时Pn=1.5W。其第一个放大器增益可由外部元件设定，第二个放大器增益是固定的，两个放大器输出的信号数量相同，但相位相反，两个信号相加输出，因而增大了信号输出功率。IC工作电压为DC2.0V～5.5V，对应的静态电流为6.5mA～12mA。由于该芯片具有以上优点，目前已被广泛运用于手提、台式电脑、MINI音响、学习机、游戏机等数码产品中。



    双声道音源信号经（D3.5rnm插头XS输入，再由双联电位器RP1-1、RP1-2进行音量调节，分别经C1、R3和C2、R4送到IC1和IC2④脚，经内部放大、处理后由⑧、⑤脚同时驱动R、L两路扬声器SP1和SP2发声。音量电位器上带有一个联动电源开关SRP，它串接在USB -IN的5V电压（VDD）输入电路，可以实现电源开、关控制。
