DELL P03T型笔记本,开机时有“嘀嘀”声,不开机
来源:本站整理  作者:佚名  2013-08-16 09:38:47

    分析检修:外接可调电源,开机电流为0.4A左右,正常机器开机电流为0.5A左右。检测内存排阻,无波形,SMBUS也无波形,拆机后裸板连接诊断卡,不跑码。

    关键测试点如图8所示,LPC_FRAME#帧周期已经有几个下拉波形,这个信号不能说明CPU和南北桥通讯已经正常,以前见过北桥地址线空焊好几个点都有LPC_FRAME波形的,要想确定CPU南北桥通讯正常要测PCI_FRAME这个信号才行,如图9所示。

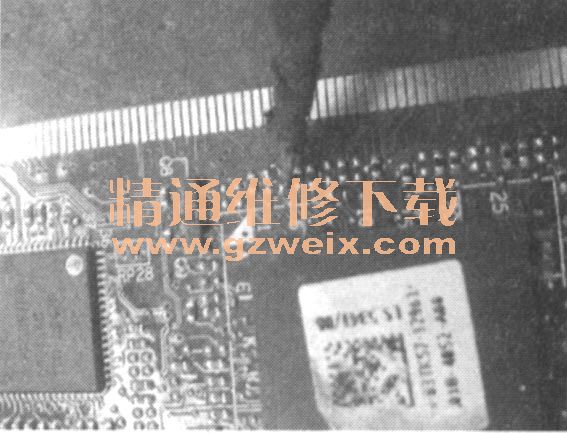

    ICH9以后的南桥PCI设备都是直接电阻上拉,可是板子小电阻都不标,没有点位图,想测个CPU复位和ADS#都难,仔细看了下PCI_FRAME的脚位是B8,应该在图10所示圈内。然后用示波器一个一个脚地测量,发现没电压的,就用万用表测量看是否正常,顺便把旁边的也测一下。此时有了意外发现,有一个没值,如图11所示,仔细检测仍没值,上BGA加焊还是一样没值。接下来只能拆南桥了,焊盘找到那个电阻连接到南桥的A7(PCI_EVSEL#),检查A7仍没有阻值,因此可以判定为南桥损坏。更换后故障排除。
