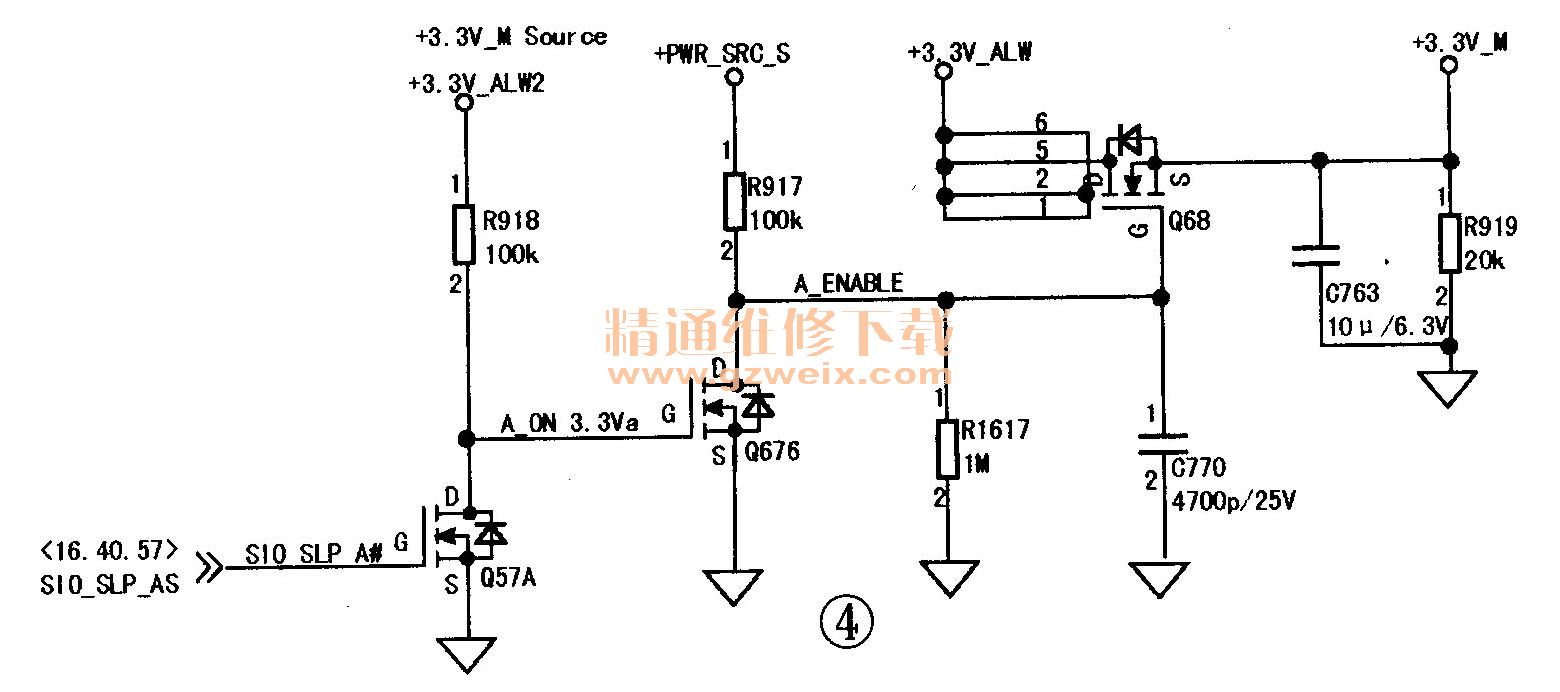

检修过程：接机后首先清理主板上的水渍，清理后发现有一个电阻焊盘已腐蚀掉了，如图1所示，通电测试其电压为19V，由于主板上没有标注其位号，所以用200Ω左右的电阻换上后，试机，3.3V开机电压低，BIOS输出电压为0V。 3.3V供电的相关电路如图2、3、4所示，经测量图4中的Q58没有电压输出。
    经过仔细检查发现桥背面有两个电阻（主板上没有标明位号），阻值都偏高，且输出电压一端为3.3V、一端为0V。于是从料板上找来两只10kΩ的电阻换上，然后通电试机，开机电流从0.2A逐渐升高，但马上又掉电了。继续检查，发现Q58输出电压为3.3V、 Q54输出电压为16V，明显错误，于是将Q54、Q58的控制脚直接搭线连接，如图5所示，上电后输出电压变成3.3V，由此可见Q54、Q58已损坏。更换Q54、 Q58后试机，故樟依旧。









    于是按常规思路先检查供电，再查时钟，再查复位。在检查转换电路时，发现QC3的输出电压一端为0.5V，一端为1.5V，而控制脚却没有输出电压（正常有十几伏），电路如图6所示。再测量QC3的对地阻值为500多欧，正常，但电阻一端的阻值却为无穷大，于是从QC3的控制脚飞线到Q54控制脚电阻的另一端。飞线完成后通电试机，电脑运行正常，故障排除。
