DELL PP19L型笔记本,故障现象是开机无显示
来源:本站整理  作者:佚名  2014-04-30 09:01:27

    维修过程:首先检查待机电流,到0.3A就掉电了,由此可判断为CPU无供电引起的,相关电路如图8所示。经测量ISL6217的①脚供电5V正常,⑥脚EN信号没有。

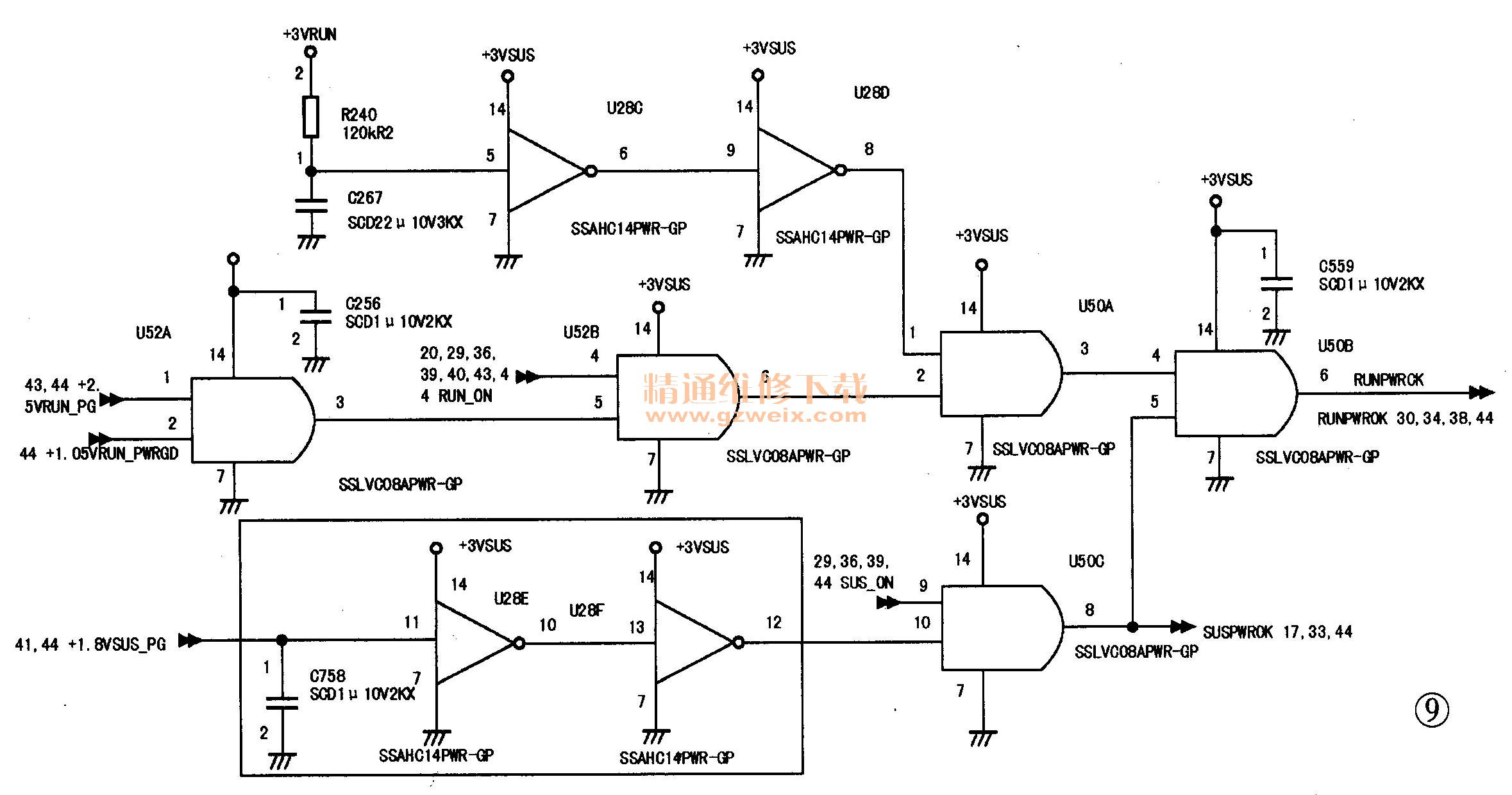

    于是检查EN RUNPWROK信号的产生电路,如图9所示,U50的④、⑤脚都为高电平时⑥脚才会为正常的高电平,经查发现④脚电压为0V、⑤脚电压为3.3V。

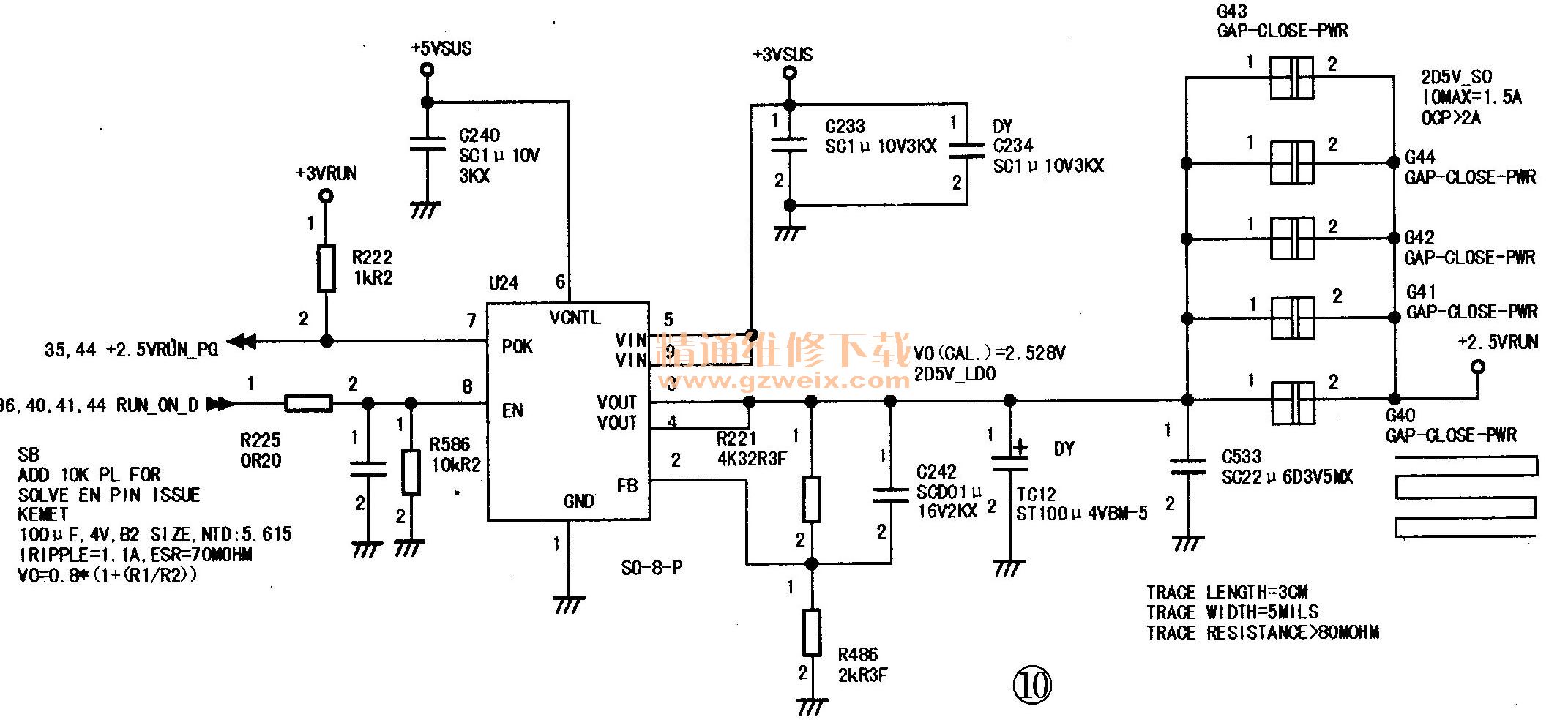

    继续检查U50的前级,经测量U52的①脚电压为0V、②脚电压为3.3V 、 U52的①、②脚电压是从U24的⑦脚来的,如图10所示。如果U24没有损坏,那么其⑦脚应该为高电平,而实测它的电压为0V。再测量R222的①脚电压也为0V,但测量其对地阻值也为0,说明是+3VRUN短路了。再查发现C394短路,将其焊下后,再测量+3VRUN对地阻值恢复正常。为稳当起见,再复测R222的①脚电压,正常,而②脚没有输出电压。拆下R222测量其阻值为无穷大,换上一只1MΩ的电阻后,通电试机,故障排除。
