松下L32C20C型液晶电视电源+逆变器组件电路原理与维修(三)
来源:本站整理  作者:佚名  2013-05-10 09:22:34

六、逆变电路

    逆变电路主要由两块IC组成:以IC7800 (STR-H3475)为主组成的电路为逆变脉冲形成电路,以IC7801(STR-H7214)为主组成的电路为逆变驱动电路。这两块IC的VCC供电是12V,逆变高压变压器共四只(并联),驱动逆变高压变压器是由四个大功率管Q7801-Q7804组成的全桥驱动电路,四大功率管的供电是来自电源板的32V电源。

    1.逆变脉冲形成电路
    电路结构见图7。图中的IC7800为逆变脉冲形成专用集成块,内置振荡、过压、过流保护等电路,工作频率为50kHz。

    工作过程:电源板送来的12V电源,加到IC7800的③脚VCC端,A板来的高电平指令加到①脚,A板送来的灯管亮度调节PWM波加到13脚,这三个条件满足后IC开始工作,从④脚和⑤脚输出一对互为反相的12V。的驱动脉冲,去驱动后面的功率电路。IC内部有5V稳压电路,从⑦脚输出稳定的5V电压,经R7902设定逆变电路启动时的工作频率。灯管启动时需要逆变电路输出比正常工作时高得多的逆变高压加到灯管上,否则灯管不能启辉。

    2.逆变驱动电路

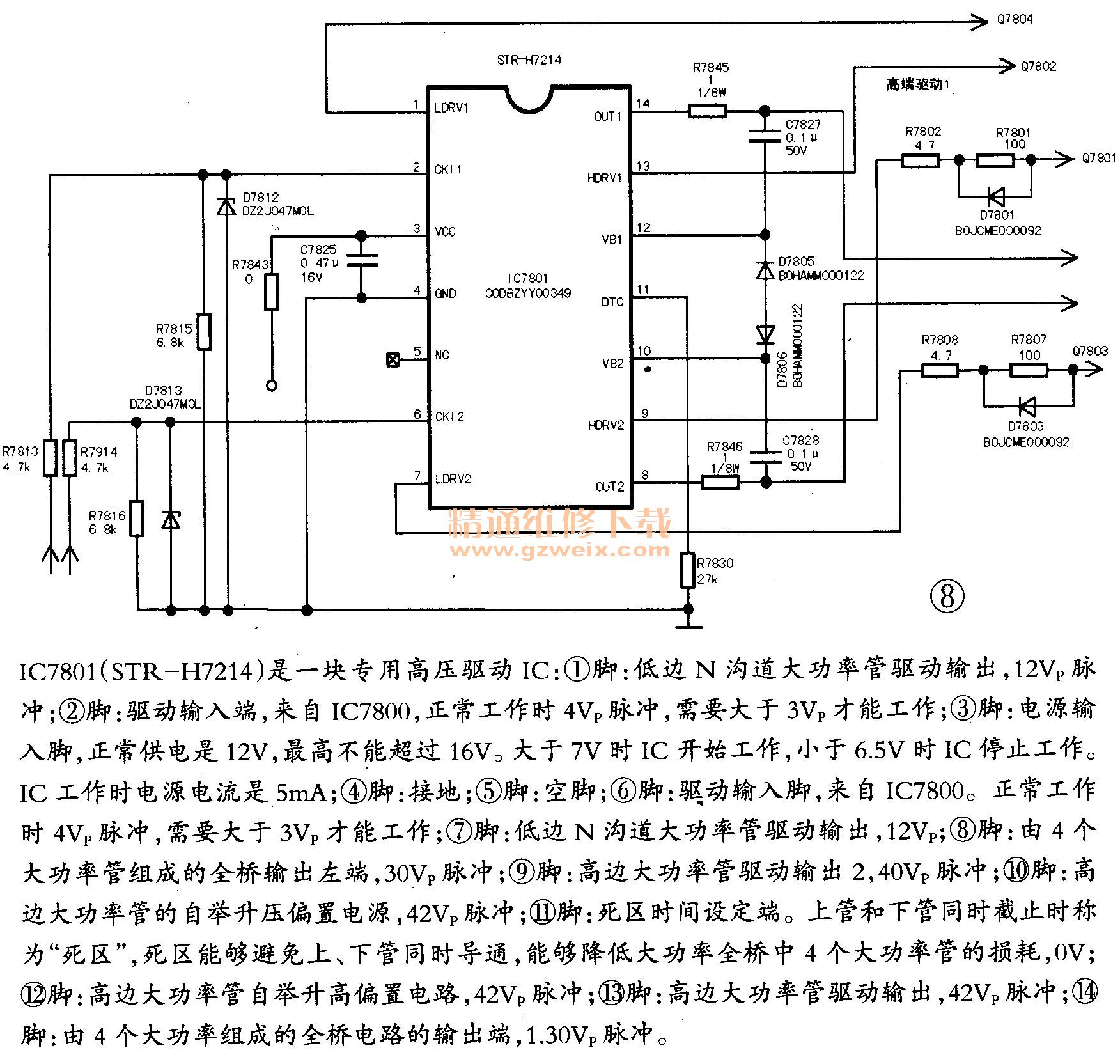

电路结构见图8。该部分电路的作用主要是对逆变脉冲形成电路输出的脉冲信号进行放大,以满足后面功率放大电路的要求。

    工作过程:来自逆变脉冲形成电路的脉冲信号从IC7801的②、⑥脚输入,放大后从①、⑦、13、⑨脚输出,然后分别送往由Q7801 -Q7804组成的全桥功率放大器进行功率放大。需要说明的是,IC7801在电路中只不过相当于普通CRT彩电中的行激励电路,其输入信号的频率是不变的,变化的是信号的幅度。正常情况下,只要其供电电压正常,有正常的脉冲信号输入,就应当有正常的脉冲信号输出。

    3.变压器的全桥驱动电路(功率放大器)
    电路结构见图9, IC7801的①脚输出LDRV 1,驱动全桥管的Q7804;⑦脚输出LDRV2,驱动全桥管的Q7803;13脚输出HDRV 1,驱动全桥的Q7802,⑨脚输出HDRV2,驱动全桥的Q7801。图10给出了全桥4个大功率管的驱动信号时序图。

    4个大功率管组成的全桥输出电路,在对角方向的两个管子是同时导通的,以构成电流通路。比如开关管Q7801与Q7804同时导通时,Q7802与Q7803截止;而当Q7802与Q7803导通时,Q7801与Q7804截止。如果Q7801与Q7803同时导通,就会把Q7801的D极32V电源短路到地,将瞬间过流烧坏Q7801与Q7803。如果Q7802与Q7804同时导通,也是一样的道理。仔细分析下面的4路驱动波形,可以发现该驱动波形的时序可以确保全桥的4个大功率管,只有对角线方面的两个大功率管同时导通。只有这样,才可以把全桥4个管子输出的电压加到高压变压器的初级两端。

[1] [2]  下一页
