三、主板引起液晶电视黑屏原因分析
    1．主板系统软件不稳定
    整机能接收各种各样的信号源和显示丰富的图标、字符等，都是由系统程乒决定。液晶电视还存在同机芯与不同分辨率的屏配合生产出不同系列的产品，主板的程序存储器（即FLASH块）写入了满足不同屏的格式转换软件，以驱动主芯片与DDR组成的格式转换电路用不同的运算程序进行逻辑加、减运算，满足不同分辨率屏的显示要求或同主板同屏也存在接收不同节目源，变频过程驱动程序的不同，若电视机在使用过程中因为一些原因导致程序丢失，出现某些节目源下黑屏（无图）或黑屏也无字符，也有可能是同机芯不同主板故障引起，或替换的新板上程序块中没有写入原机屏驱动软件，从而出现开机背光亮、黑屏故障。
    如一台海信TLM26V68型液晶彩电（主板编号RSAG7.820.1800 VER.B，主芯片为MST721），搜台黑屏死机，但无信号时（蓝屏状态）可换台，且台标显示正常，但自动搜节目时无任何反应，将蓝屏关闭后电视就黑屏，无任何反应。首先怀疑高频头有故障，测量5V、33V、I2C总线电压都正常，再测主板其他各路电压3.3V、1.2V正常，替换主芯片12MHz工作晶体，现象仍存在，怀疑软件有问题。找了一个适合该机的软件和升级工具对电视进行软件升级，开机重新自动搜索节目，电视工作正常。
    注意：海信MST机芯液晶彩电很容易出现Flash数据丢失。如果此类机器出现异常情况，测量主板电压又正常时，不妨先进行升级尝试。

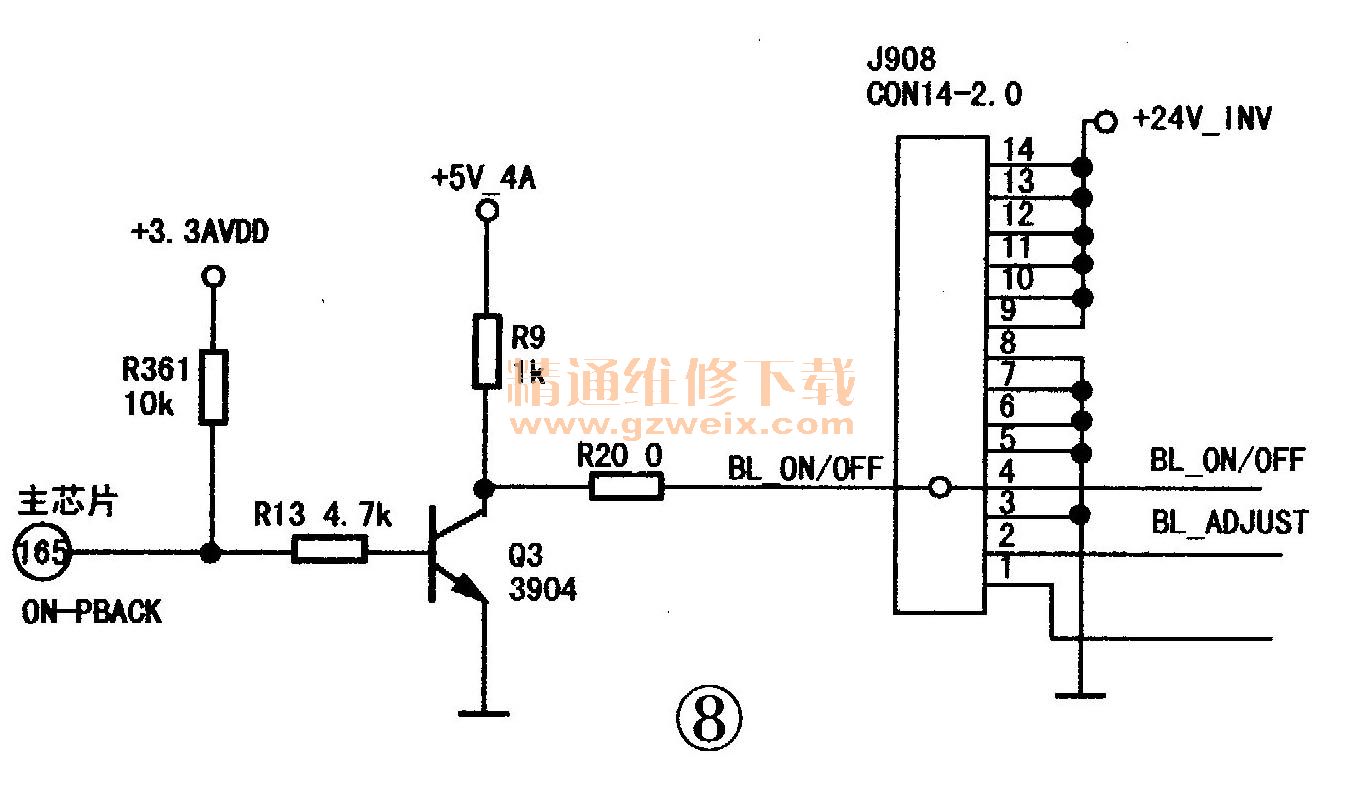

    又如一台长虹LT32876型液晶电视（长虹LS20A机芯），有伴音、黑屏。测电源各路电压正常，测主板送往逆变板的背光启动与背光亮度信号时，发现背光启动控制信号BL ON/OFF始终为低电平。将5V电压直接短接到电源接主板插座J908④脚的BL ON/OFF脚，背光启动，说明主板背光启动控制电路有故障。对主板BLON/OFF电路（见图8）进行检查，未发现故障，后怀疑系统软件出错，用U盘进行软件升级后故障排除。

    又如一台LS20A机芯的长虹LT37900FHD K08）型液晶电视，开机后指示灯不停闪烁，不开机。怀疑软件有问题，在U盘中放入软件高于被升级机型的软件（该机原版本为LPC20A -MXX -V 1.06 -VVX，后升级为LPC20A-MXX-V1.09-WX），升级后故障排除。
    2.存储器故障引起的黑屏
    液晶电视控制系统的存储器通常分三类：一是用户存储器EEPROM，一种是保存整机程序的存储器（以前叫FLASH块，后来发展成EMMC NAND FLASH），一种是加速系统运行的应用存储器DDR（DDR在以前的平板电视上叫SDRAM帧存储器，现在的智能电视上的DDR3存储器）。存储器组成的电路有故障也会导致黑屏，严重时会出现不开机。
    有些电视机出现黑屏时，在采用刷新软件后，却出现屏幕显示系统处于“升级过程中”，屏幕无任何变化，如同死机，如遇这样的故障，通常是EMMC工作不正常或损坏，测量EMMC供电及纹波幅度未发现问题，怀疑EMMC失效，试更换写有数据的EMMC（由于EMMC引脚采用BGA，对维修人员来讲最好采用换板维修）。智能电视采用EMMC的较为普遍。EMMC存储器与以往平板使用的NAND Flash有区别，EMMC除有NAND存储器的功能电路外，内部还有控制芯片，见图9。 EMMC存储器供电特点：Vcc=2.7V～3.6V、Vcc=1.65V～1.95V或2.7V～3.6V，耗电时90mA，休眠时100μA。整个机器所有程序和字库、语音库都放在其中。

    用户存储器EEPROM除保存用户存储信息外，还保存有主板匹配不同分辨率屏的参数。如果存储器损坏，也会引起有伴音、黑屏现象。如一台长虹LT37710（L11）型液晶彩电（LS23机芯）便出现黑屏有伴音现象，测试主板去背光电路的控制信号正常，测主板各路工作电压也正常，替换用户存储器U14（24C32）后故障排除。
    有的电视机存储器中保存的屏参发生变化，导致的电视故障表现为暗屏、无伴音故障。如一台长虹LT22620A型液晶彩电（LS23机芯，主芯片型号为MST721DU）故障便是暗屏、无伴音。出现此故障时，通常可以在另一同机芯板上取一块写有数据的存储器来替换U14，如果没有此条件，也可试用盲调屏参的方法故障排除。直接进入总线调整状态后反复按遥控器上的“右键”，系统将逐一进行屏参选择，如果选择正确，屏幕上便出现光栅和字符，后再重新进入总线调试状态，选择正确对应的屏型号（本机使用的遥控器，直接进总线调试调动存储器中保存的对应屏型号，使电视机主芯片正常工作，从而显示图像和声音），这就是盲调总线法。盲调屏参的方法：顺按“静音”键、“菜单”键、“2008”、按遥控“右键”（按一次屏参会逐渐向前选择一次），出现光栅和字符后，遥控关机再开机，再进入总线调整状态选择正确屏参即可。此机经过这样处理后，故障排除。注：长虹LS23机芯彩电出现此故障的几率较高。
    3.接收某一种节目源黑屏

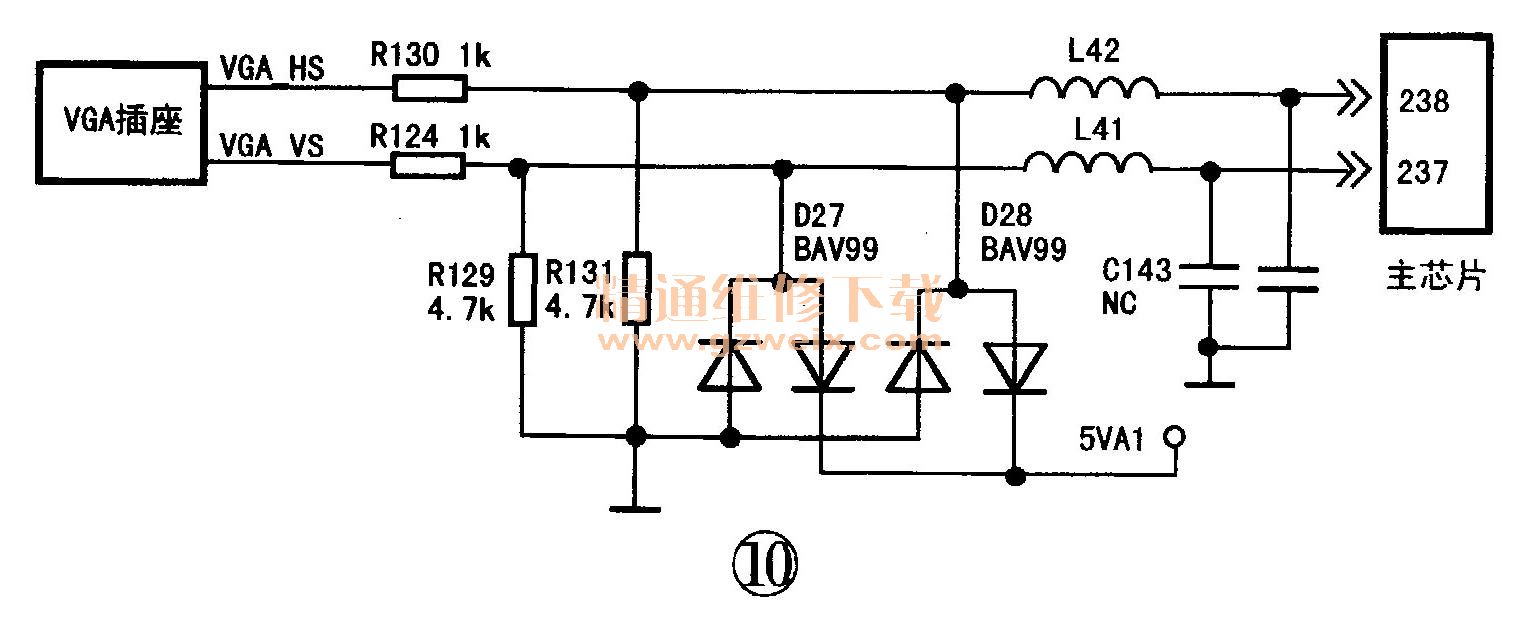

    出现此情况，通常是由于主芯片未检测到信号源中的同步信号。因为主芯片与动态帧存储器组成的格式转换电路在进行逻辑运算前，首先是控制系统要识别节目源中行、场同步信号，二者代表了信号的扫描格式及分辨率等信息，系统识别后触发相应程序在主芯片内进行逻辑运算，来捕捉形成一幅满足屏工作的新画面的分辨率，所以如果信号中代表图像同步信号的成分丢失或幅度不够都将影响该节目源的处理，从而在此节目源下出现黑屏。如一台长虹LT52720F型液晶彩电（LM24机芯），接VGA热机约半小时黑屏。通过对VGA插座输出的VS、HS通道进行检查，发现场同步通道中电感L42虚焊。重新补焊后故障排除，相关电路见图10。

    4．屏的ID识别脚故障引发黑屏

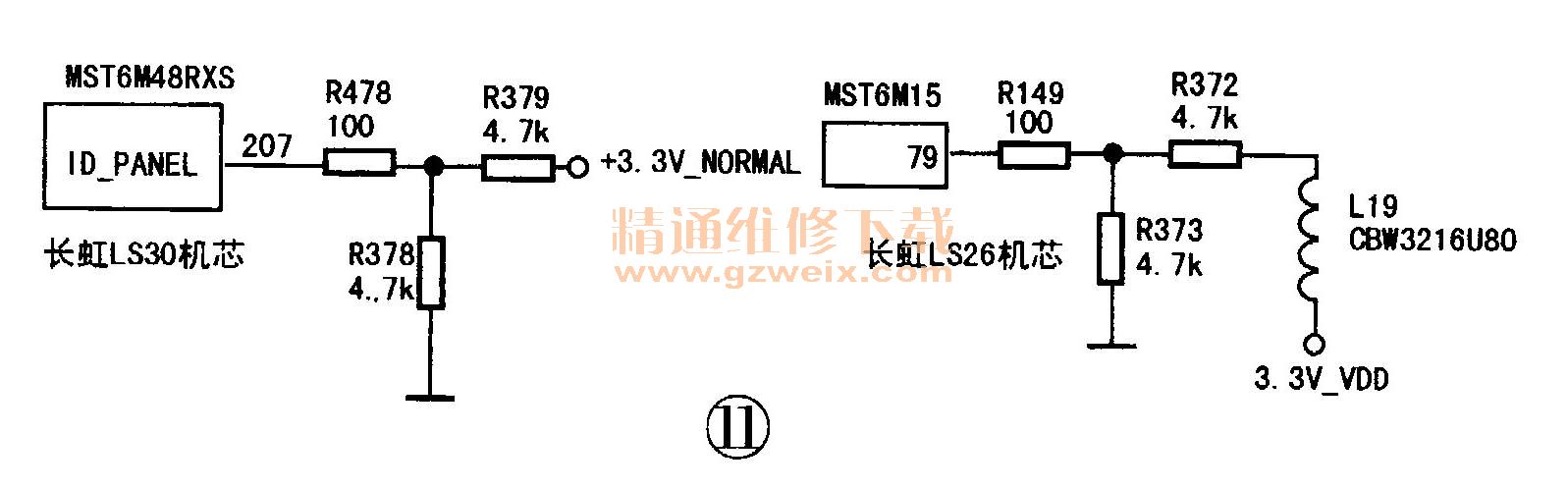

    某些芯片，引脚设计有屏的ID识别地址，系统识别此脚电平来启动图像处理单元电路，输出相应屏种类所需的LVDS信号的帧频和传输率的LVDS信号。如长虹LS20A机芯主芯片（型号为MST6M69L）121脚定义的功能符号是ID PANEL，即屏的ID识别功能脚。121脚有三种电压状态，从而决定主芯片格式转换后输出信号满足三大类屏分辨率及刷新率显示要求。当整机使用全高清FHD屏时，电路只接R372，121脚电压为3.3V；使用120Hz屏时，电路接入R372和R373 ，121脚电压为1.5V；使用普通屏时，电路只接R373 ，121脚电压被置0V。若替换主板导致121脚电平状态与实际使用屏状态不一致，或121脚外接电路出故障，便会发生黑屏现象。故检修这类机芯电视黑屏故障时，应确认主芯片此脚的电平状态。提示：长虹LS30机芯主芯片MST6M48RXS的207脚为屏识别地址脚，长虹LS26机芯主芯片MST6M15的79脚为屏识别地址脚，见图11。

    5.OPC控制相关电路引起的黑屏
    具有功率优化控制功能OPC的产品，整机使用的屏是LG屏，且屏型号中带有“SBD 1”。这类产品通常背光亮度控制除受主芯片输出背光信号控制外，还受TCON送来的反映画面亮度变化的信号控制，但OPC功能启动受主芯片控制。
    例如，长虹LM24机芯液晶彩电的主芯片64脚被定义输出的PWM1信号为DCR EN（OPC使能信号）。PWM1经Q1806接入上屏插座CON32的24脚或CON24的21脚，使TCON板亮度检测电路工作，TCON对主板送来的图像信号分析后，送出反馈信号去背光亮度控制电路，与主芯片输出的背光亮度控制信号共同对背光亮度进行控制，实现整机功率校正。故电视机在使用过程中，因为替换主板后与原机所配屏状态不一致，或存储器中保存屏参发生错误，或电视机升级软件不兼容等原因都可能导致TCON板该送出OPC控制信号却没有送出，或TCON板不具有OPC功能，而主芯片启动了此功能，从而导致背光不能点亮。出现此类似故障时，仍可采取前面介绍的强制打开背光灯的方法，强制将BL ON/OFF、BL-ADJ脚接上3.3V以上电压，屏幕点亮后再进入总线状态，关闭不应该启动的或应启动OPC功能选项，这样来排除黑屏故障。也可进行U盘软件刷新或替换存储器排除故障。
