此机刚开始故障并不明显，只是伴音中有些杂音干扰，但不严重，后来噪声越来越大了。于是，只好将机器拉到维修部，希望能尽快彻底地查出问题。笔者当时接到这台故障机后输入有线电视信号通电开机观察，图像正常，噪音果然很大。拆开后盖检查，发现电路中的2102声表面滤波器和伴音预放大器N204已被更换过，音频功率放大器N202(MSH9000)的引脚也有补焊的迹象，音频输出耦合电容C222和C225的两端都被焊过。为了快速压缩故障范围，首先输入外接多媒体音频信号试机，噪声没有变化，当将音频输出监听信号输入到另一台电视时发现伴音正常。这说明音频中频电路及数字音频处理电路没有问题，即MSD289FG高性能音视频处理控制器工作正常，着重检查音频放大电路。先测伴音输出插座XS201的音频输出电压，有正常的+5.6V电压值，测量XS202插座的①脚时发现没有电压，而③脚有+12.0V的电压值。顺着此路电路逐级往前检查，检测音频功率放大器N202的⑦脚只有+1.2V的电压艟，⑧脚只有+0.5V电压值，对比测量N202的④脚和③脚都有+2.6V的电压值，接着分别检测⑦脚和⑧脚外接的相关器件，当拆下电容C216测量时发现没有放电过程，用lμF/50V电容器更换后故障彻底排除。

　　[温馨提示]本机型采用Mstar晨星半导体公司的MSH9000开关型D类数字音频功率放大器，内部由脉宽调制PWM电路、开关功放电路及输出滤波器组成。

　　内部三角波发生器产生的三角波和输入的音频模拟信号进行比较，经脉宽调制PWM电路处理后，形成占空比随音频输入信号幅度变化的方波，再经开关功放电路放大，由输出滤波器还原出已经放大的音频信号波形推动扬声器发出清晰透明的声音。由于此功放块不需要复杂的直流偏置和负反馈，即具有很高的稳定性，加上能量转换效率高、体积小等优点，并且可对数字信号源输出的数字音频信号进行直接放大，使数字音源和功率放大得到了完美整合，非常适合用在高清平板电视产品中。它具有四级调节功放增益控制，本机型通过第②脚G1和第⑤脚G0设置为+5.0V高电平，使增益为31dB，它的工作电源是主电源+12.0V经供电电感L203供给，③脚/⑧脚分别为左右声道音频信号输入端，正常工作时都有+2.6V左右的电压值。外接的音频耦合电容C209和C216是故障率较高的器件，在检修伴音异常的故障时要重点检查，有时用万用表测量不出好坏，建议采用代换法；它的第(26)脚是EN准许控制端、当此脚为高电平时音频功率放大电路运行，伴音有输出，本机型由静音控制电路完成对此脚的控制，即高电平有+12.0V电压时伴音输出，低电平时整机静音，于是可以通过检测此脚的电压来判断静音电路工作正常与否：在检查以上检测点或相关器件无问题但伴音还是异常时，就得补焊或更换音频功率放大器MSH9000相关电路，它引发的故障一般是伴音输出音杂、声音失真、无伴音或单声道无音等现象。

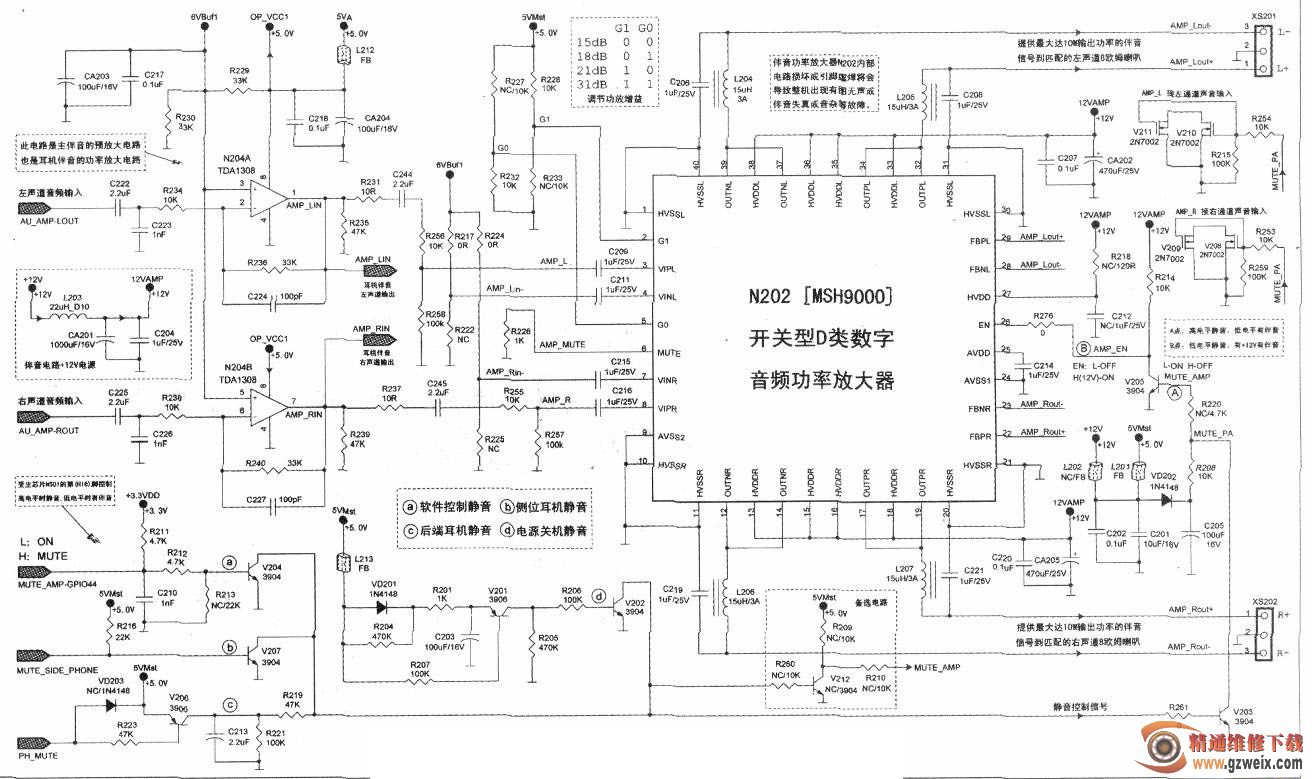

　　康佳LC37GS80C机型伴音功率放大电路局部原理图如图所示。
