首先检测各路电压是否正常；若开机检测 +B、+8 V、+5 V、+3.3 V 电压正常，则检测场正／负供电电压是否正常。

若正常，则检测 HD 驱动信号波形和 VD+、VD-是否正常。

若正常，则说明故障可能出在信号通道或 CPU系统控制电路，此时可检测 ICl03(TDA9373PS)51～53脚的驱动信号是否正常。

若无 R、G、B 驱动信号输出，但测 ICl03 供电正常，则检查 ICl03 本身是否有问题。

若更换 TDA9373PS 集成电路后仍无效，则检测 ICl03②脚(SCL)、③脚(SDA)是否有 5 V 电压；若有 5 V 电压但无波形，则检测 ICl0364脚(IRIN)电压是否正常。若电压仅为 0.5 V 左右(正常值为2.9 V)，则检查 ICl03 外围电路是否有问题。

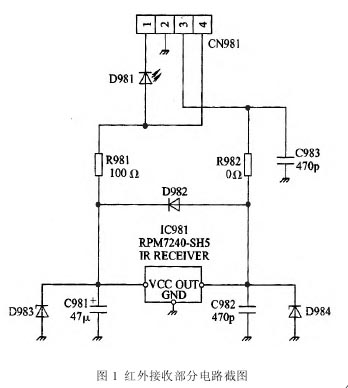

实际维修中，常因红外接收器 IC981 内部不良使 ICl03 的64脚电压偏低，从而导致此类故障。红外接收部分电路截图如图 1 所示。
