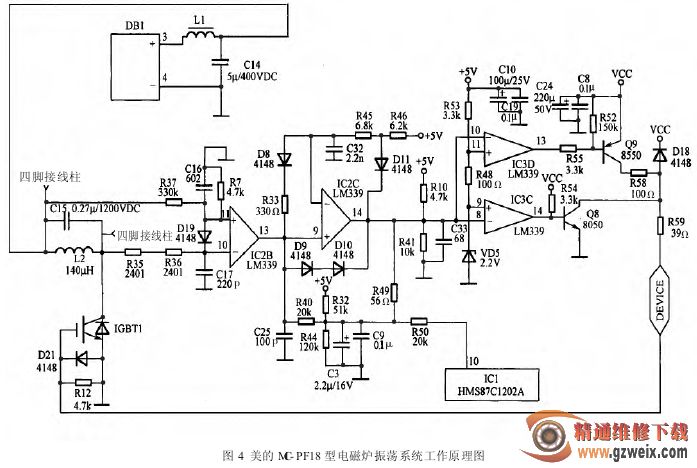

③美的 MC-PF18 型电磁炉振荡系统工作电路，如图 4 所示。

2.脉宽调整PWM电路与驱动电路

脉宽调整PWM电路主要由运放IC3C 的⑧、⑨、14脚，IC3D 的⑩、11、13脚以及电阻 R53、R48、R10、R41，稳压二极管 VD5 等组成。驱动电路主要由三极管 Q8、Q9，电阻R54、R52、R55、R58、R59，电容C8，钳位二极管D18等组成。由运放 IC2C14脚送来的同步、振荡控制信号同时分别送至运放 IC3C 的⑧脚、IC3D 的⑩脚。由于 IC3C⑨脚、IC3D輯輥訛脚的电压不变(基准电压)，所以当送来波形处于高电平时，使得 IC3D13、IC3C14脚都输出低电平，此时 Q9 导通，Q8 截止，+18 V 电压经过 Q9、R58、R59 流向 IGBT 管的 G 极使 IGBT 管导通。当送来的波形处于低电平时，使得 IC3D13、IC3C14两脚都输出高电平，此时Q8 导通，Q9 截止，+18 V 电压没有通过 R59 流向 IGBT1管的 G 极，所以此时 IGBT1 管工作于截止状态。另外，由于 Q8 的导通，使得 IGBT1 管通过 R59 向 Q8 放电(保护IGBT1 管)。

当调节功率时，单片机 IC1 的⑩脚输出 PWM 信号，经电阻 R50、R49 也送至运放 IC3C 的⑧脚、IC3D 的⑩脚，与振荡级的信号共同作用，使共工作于可控状态。

3.谐振电路

谐振电路主要由 IGBTl、D21、R12、C15 及线盘等组成。R58 送来的“开”信号或“关”信号，经 R59 送至 IG-BT1 管的控制极，控制 IGBT1 管与 C15、线盘共同谐振，在线盘上产生高频信号，从而把电能转换为热能。

四、保护与检测电路工作原理

1. 电网电压检测电路

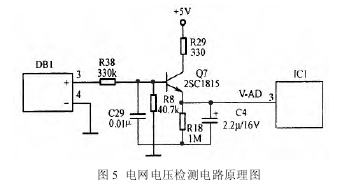

电网电压检测电路原理如图 5 所示。

电网电压检测电路的主要作用是检测输入的交流电压大小。它主要由三极管 Q7、电阻 R38、R8、R29、R18及电容 C29、C4 等构成。220 V 交流市电经整流桥 DBl全波整流后，通过电阻 R38 降压之后，送至 Q7 的基极，由于三极管 Q7 采用共射极输出，所以当输入的电压有高低变化时，对应从发射极输出的电压就会发生相应的高低变化。该变化的电压送到单片机 IC1 的③脚，与内部的设定值进行比较，一旦超过设定值就将关闭输出，且同时发出显示相应的故障代码。

2.高压检测保护电路

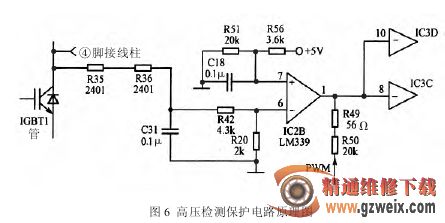

高压检测保护电路原理如图 6 所示

。

高压检测保护电路的主要作用是保护 IGBT1 管的C极电压不超过它的耐压值。它主要由运放IC2B，电阻R35、R36、R42、R20、R51、R56及电容 C31、C18 等组成。取样电阻 R35、R36与 R42、R20 串联，以IGBT1 管的 C 极实际工作电压为检测点，取样并分压后，送至运放 IC2B 的⑥脚；运放 的 ⑦ 脚 外 接 由R51、R56 提供的基准电压。当 IC2B⑥脚的电压 (IGBT1 管的 C极电压过高) 超过⑦脚时，其输出端①脚就会有一个低电平输出。该电平使得单片机输出的功率调节信号(PWM)的幅度(电平)减小，从而降低了 IGBT1管的功率，让 C 极电压降低，达到保护 IGBT1 管的目的。

3. 浪涌保护及 +18 V低压保护电路

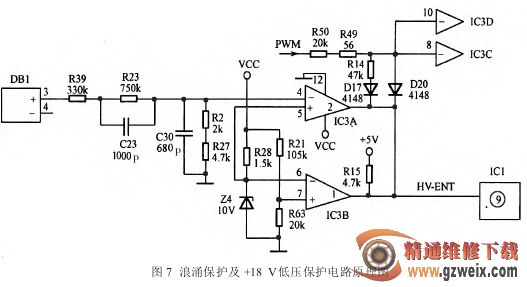

浪涌保护及 +18 V 低压保护电路原理如图 7 所示。

浪涌保护电路主要是针对电网电源中的浪涌冲击而进行保护的，+18 V 低压(图中 VCC)保护电路是针对+18 V 直流低压电源的波动范围进行检测与保护的。两个保护电路由电阻 R39、R23、R2、R27、R28、R21、R63、R15，电容 C23、C30，稳压二极管 Z4 以及运放 IC3A、IC3B 等组成。
