工作原理：整流桥输出的约 +310 V 的直流高压，经分压电阻 R39、R23 降压与 R2、R27 分压后，送至运放IC3A 的④脚；由于运放 IC3A的⑤脚、IC3B 的⑥两脚都由稳压二极管 Z4 提供稳定的 10 V 参考电压，因此当IC3A④脚的电压大于⑤脚时，在其输出端的②脚就会有一个低电平输出，该低电平的出现会使钳位二极管D20、D17 导通，从而使 IGBT1 管停止工作，保护启动。由于 IGBT1 管的触发电压须在 +15 V 以上，否则发热会比较严重。为了检测该电压，使用了运放 IC3B 这个电压比较器。同理，当 IC3B⑦脚的电压小于⑥脚电压时，在其①脚也会输出一个低电平，使IGBT1 管停止工作。

4. 待机 / 上电延时保护电路

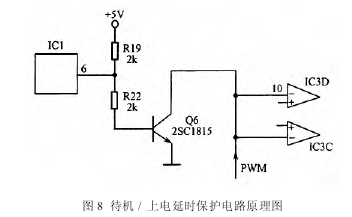

待机 / 上电延时保护电路原理如图 8 所示。

电磁炉开机上电时，由单片机IC1 的⑥脚输出一个控制信号 (高电平)，该信号送至三极管 Q6 的基极使其导通，从而保证了在待机状态下IGBT1 管不工作；当开机后，从单片机IC1 的⑥脚输出低电平，三极管 Q6 处于截止状态，驱动电路按照同步信号及 PWM 调节信号进行工作而不受其影响。
