从图可见，它主要是由操作显示电路、信号处理电路和开关电源等部分构成的。
高频头采用 Ku 波段的一体化小型高频头 (与馈源制成一体)。高频头接收天线反射的信号，经放大和变频输出第一中频信号，经 F 插头和电缆将第一中频信号送入数字卫星机顶盒中，在机顶盒中，调谐电路与信号解码电路制成一个小的电路单元(信号处理电路板)。第一中频信号先送入调谐器电路中进行选台调谐处理，然后再变成第二中频信号进行信号解调(QPSK 解调)，然后再进行数据流信号处理和 A／V 信号的解压缩处理，在 A／V 解压缩电路中进行音频和视频信号的数据分离和数据解码。最后经 D／A 变换器，输出模拟视频和模拟音频信号，送到电视监视器中。
电源电路为信号处理电路和操作显示电路提供直流电压(+18 V、+5 V)。
2. 标准型数字卫星机顶盒

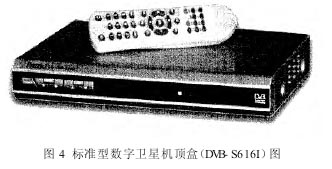

图 4 为一款标准型数字卫星机顶盒 DVB-S616I，此款数字卫星接收机具有人性化和丰富多彩的动画界面效果，功能齐全，操作简单。
（1）基本特点及性能
DVB-S616I 标准型数字卫星机顶盒采用功能强大的单解码芯片，符合 DVB-S／MPEG-2 标准，SCART 输入／输出接口(可选)。本机具有 PAL／NT—SC／SECAM制式自动识别功能，支持多语种菜单(10 国语言)，支持 OSD & VBI 图文输出，并具有 EPG 节目指南显示和多画面功能；此机型功能强大，可接收 3000 个电视节目、1000 个广播节目，频道自动搜索，支持盲扫，而且频道列表可按照用户需求进行编辑，如加锁、跳过、复制、删除、移动等操作。
另外，此机型采用 SPDIF 数字音频输出，集成了多款游戏，可兼容 DiSEqcl.0，2.0，1.3版本。
本机的主要技术规格为：其输入信号频率范围为 950～2150 MHz，符号率为 2～45 MS／s，工作电压为 85～250 VAC，50～60 Hz。
（2）主要特性参数
卫星接收机主要特性参数有中频带宽、信噪比、载噪比、门限值几种。
①中频带宽(IF)。
一般早期的卫星接收机第一中频带宽为 500、800MHz，相应的中频频率范围为 950～1450 MHz、950～1750 MHz。现在的数字接收机标准宽带为 1200 MHz，中频频率范围在 950～2150 MHz 之间，配合 C、Ku 波段各种本振值的高频头，可接收卫星转发器上的任何波段、频率的节目。
②信噪比(S／N)。
传输信号的平均功率与加性噪声的平均功率的比值(dB)，其比值越大越好。在模拟系统中，信噪比是衡量信号质量的关键因素，能否收到清晰的图像和声音，取决于信噪比的高低。
③载噪比(C／N)。
已调制信号的平均功率与加性噪声的平均功率的比值(dB)。通俗的说，就是载波的功率与噪声的功率之比。定义信噪比低于线性变化值 1 dB 处的载噪比为门限值，当载噪比大于门限时，能收到良好的图像；反之就无法接收到良好的图像。在模拟系统中，接收端载噪比与图像信噪比呈近似线性关系，即使在接收机的门限点附近变化时，其接收图像质量也不会像数字信号那样剧烈变化。
模拟卫星接收机，在保证接收机的输出一定信噪比(S／N)情况下，将输入信号的最小载噪比(C／N)定义为模拟机的门限值，相似于数字接收机的门限值为(Eb/No)。
(4)门限值(Eb／No)。比特能量与噪声功率密度的比值(dB)。通俗的说，就是数字信号的能量与噪声能量之比，其中 Eb表示 1 bit 间隔的信号能量，No 为单位噪声功率密度，可以理解为 l bit 信号的信噪比。它是衡量数字系统信道质量的重要参数。一般定义接收端的 Eb／N。门限值下降到某一值时，其误码率(BER)为2×10-4，此时的 Eb／No值即为门限值。
