分析数字卫星接收机的种类及特点(二)
来源:本站整理  作者:佚名  2012-09-19 08:26:30

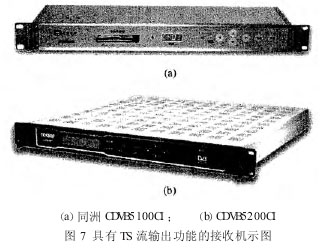

常见的具有 TS 流输出功能的接收机有深圳同洲的 CDVB5100CI、CD—VB5200CI、CDVB-2000M,四川九洲的 DVS2018AS、DVS-2018TS等,如图 7 所示。



6. 具有调制器的数字卫星机顶盒



具有调制器的数字卫星机顶盒是指将数字卫星接收机和调制器合二为一,结构紧凑、使用方便,可直接作有线电视前端设备。如图 8 所示为 C98K卫星接收调制一体机外形图。



C98K卫星接收调制一体机采用 C98K机芯,调制器部分采用 C58机芯,配有高可靠开关电源 Swi t chPower 90~280VAC/ 50 Hz/ 27 W。这一款机型适合乡镇、宾馆、企业等20 套节目以下的前端使用。



卫星接收部分的性能参数如下。

①射频参数。

输入频率:920~2150 MHz,输入电平:-63~-30 dBm;输入阻抗:75( F 型接头) Ω,镜像抑制比:≥35 dB;带宽:27~18 MHz,门限电平:≤6。

②调制部分性能参数。

输出频率:47~300 MHz,输出电平:≥115 dBμV( 20 dB 可调) ;输出阻抗:75 Ω,图像/伴音功率比:10~20 dB连续可调;边带抑制:≥62 dB,输出反射损耗:≥12 dB。

③视频参数。

调制度:87. 5%,微分增益:≤5%;微分相位:≤5°,视频信噪比:≥49 dB;色/亮度时延差:≤40 ns ,频响:±1. 5 dB。

④音频参数。

预加重:50 μs,失真度:≤2%;频响:±2 dB(50Hz~15 kHz) ,音频信噪比:≥47 dB。



7. 其他几种数字卫星接收机

( 1) 卫星多媒体 USB2. 0 接收盒。

如图 9 所示为卫星多媒体 USB2. 0 接收盒,同洲CDVBAny2830S 采用先进的硬件逻辑电路 FPGA设计来进行 TS 流处理,能通过电脑进行卫星数字广播电视节目收看,还能将接收到的音视频节目保存到硬盘中,又能同时解复用 32 路I P 数据进行数据文件接收。
