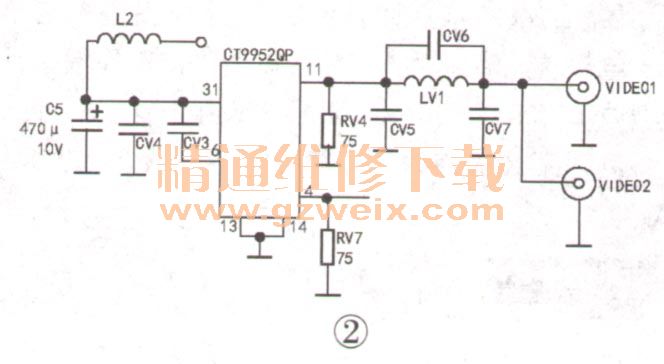

该机开机后有伴音说明信号接收、解复用、解码电路是正常的，无图像故障应发生在视频编码及后续的视频信号输出电路。该机采用富士通方案，视频解码电路集成于U7（MB87L2250）内，U7输出视频数据信号经由U3 （CT9952QP）及外围元件组成的视频编码电路进行数／模转换，再经视频输出电路输出，如图2所示。当U3 14脚为低电平时，其④脚和11脚同时输出复合视频信号，但在电路中U3的④脚只接入阻抗匹配电阻RV7，并未与视频输出莲花插座连接。U3的⑧脚输出的复合视频信号经RV4阻抗匹配后，再经CV5～CV7、LV1组成的低通滤波电路滤除视频信号中的干扰杂波后输出。测U3的④脚和11脚电压均为0V，考虑到U3的④脚和11脚对应内部电路同时损坏的可能性很小，可以通过测量这两引脚对地电阻比较判断U3内部视频信号输出端是否损坏。经分别测U3的④脚和11脚对地电阻阻值相同且无短路，判断U3内部视频信号输出端及11脚外接的视频信号输出电路应无故障，故障可能是U3其他外围元件损坏造成的。测U3供电端31脚有正常的5V电压，查U3的⑥脚电压也接近5V，该引脚不与电源端连接，此时实测电压却接近5V，显然这是不正常的。拆除U3的⑥脚外接的CV3，复测该脚电压变为2.8V。因CV3为贴片元件，不知其容量，于是从废旧数字机主板上拆下一只同颜色同体积的贴片电容换上后，图像恢复正常。
