4．主电源（PFC＋LLC）电路

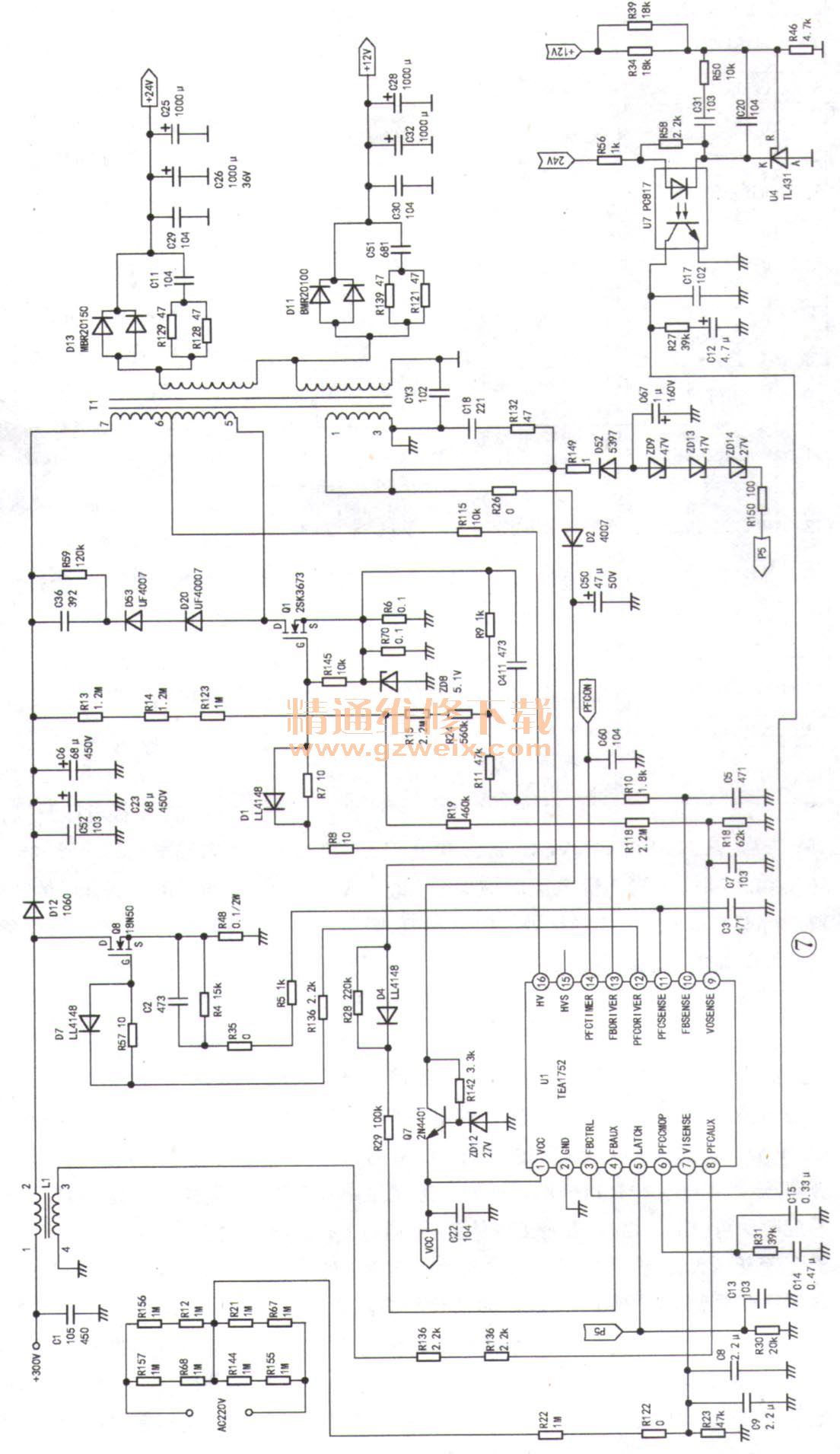

    该机主电源电路采用NXP公司生产的第三代绿色开关电源（SMPS）控制器TEA1752（U1），如图7所示。TEA1752将功率因数（PFC）控制器和反激式准谐振开关电源（LLC）控制器集成在一起，并集成有欠压锁定检测、振荡器、比较器、或非门、软启动、栅／门极驱动器、计数器、RS触发器及多种保护电路，其引脚功能与实测数据见表2。



    T1（5123 -0601 TU -0000）为脉冲变压器，L1为PFC电路升压电感，D53、D20、R59、R607、C36组成了尖峰脉冲吸收回路，Q1为LLC电路开关管，Q8为PFC电路开关管，D12为PFC电路升压二极管，R70 、R6为过流检测取样电阻，C23、C6为PFC滤波电容，R48为PFC电路过流取样电阻，R22、R122、R23为主电压取样检测电阻，ZD9、ZD13、ZD14为保护稳压二极管，U4 （TL431）是一款具有精密电压基准的稳压集成电路，R50、C31用于防止寄生振荡，Q3、Q14（60N04）为MOs管。
    （1）工作过程
    PFC控制电路工作过程：接通电源开关后，U1的⑧脚电压经内部、电路给U1的①脚（VCC）外接电容充电，当①脚电压选到，0.65V时，⑧脚内部电流源对VCC端外接电容快充电到15V，当VCC =15V时，VCC被再次充电到22V，当VCC=22V时，⑧脚内部电流源被关断，此时，U1的⑤脚内部有80μA的电流源给外接电容充电，同时，U1的⑩脚和11脚的软启动电流被接通。当U1的⑤脚外接电容两端电压达到1.35V、U1的⑦脚（检测端）电压大于1.15V、U1的⑥脚外接电容两端电压达到3.5V时，PFC电路的内部振荡器开始振荡，振荡产生的信号经内部栅极驱动器放大后，从U1的12脚输出PWM信号，经R1、R57、D7送给开关管Q8的栅极，Q3导通，则正弦波电压→L1→Q8→R48→地，形成电流，在L1上产生感应电动势（L1储能）。随着工作的进行，通过Q8的电流会逐渐增大，R48上的压降也会增大，当U1的11脚电压达到典型关断值0.52V时，过流保护电路会起控，强制振荡器停止振荡，Q8因得不到驱动信号而关断，L1上的感应电动势极性反转，L1上的感应电压与300V电压叠加（这期间L1对外释放能量），经D12整流、C23与C6滤波后得到PFC电压。
