同洲N6188-CA01二代村村通接收机,开机后无视频信号输出
来源:家电维修  作者:佚名  2017-10-18 09:34:48

    一台同洲N6188-CA01二代村村通接收机,开机后无视频信号输出,但面板数码管显示及按键遥控均正常。

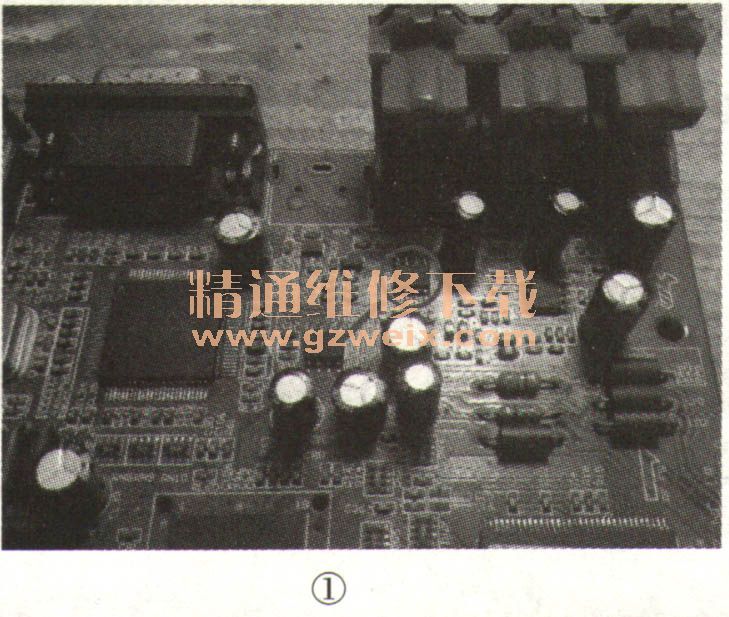

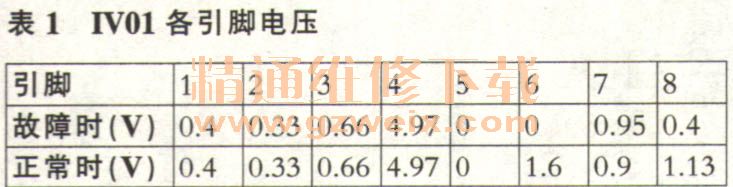

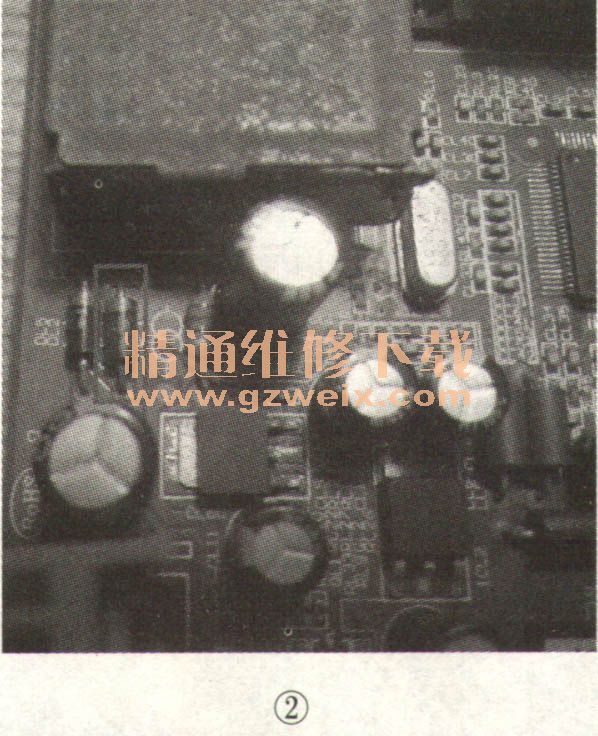

    分析检修:根据经验,判断视频滤波芯片可能损坏。拆机检查,ST15107输出视频信号,经IV01(FMS6143)滤波后送至机器背后的RCA插座。FMS6143内置三通道4阶标清视频滤波驱动器,是一块专门替代无源LC滤波器和驱动器的单片集成电路,采用SOC-8封装,单5V工作电压。实测IV01各脚电压见表1,除供电脚电压正常外,其他引脚与正常数值相差较大,估计IV01已损坏,实物如图1所示。将LD6143代换后接上室外天线试机,发现机器无信号强度和质量,手摸LM317散热片不发热,明显是极化供电异常,测量LNB供电为0V、 LM317输出极化电压后经DL5、 DL2隔离后送至室外单元,经查DL2(1N4007)呈开路状态,如图2所示,用同型号二极管更换后故障排除。
