2 ）AM收音。FM收音模式，调谐器18脚为高电平(8.8V), VT7导通，TA8132ANG的16脚为4.6V，因此TA8132ANG工作在AM状态。该机AM收音只能接收中波（MW）段节目，而不能接收短波段（SW）节目。
拉杆天线接收到的调幅信号经C2耦合后从26脚送入调谐器内。AM调频信号经VT1高频放大后，经T01、 VD2组成的调谐回路选择出欲接收的电台信号，并送TA8132ANG的①脚（AM RF IN）。变容二极管VD2, C04, MW本振线圈T02等元件构成MW本振回路。调谐电压VT（AM）由调谐器的21脚送入，供AM电路变容二极管用，以进行选台。经AM混频产生的450kHz中频信号（进口汽车音响中，AM的中频大多设计为450kHz，与普通收音机中的465kHz中频不同）从其23脚输出，经T03 , CF4选频后，再送入TA8132ANG的21脚内进行AM中频放大及检波。检出的信号经内部差分放大，电子开关选通后也从19脚输出，仍由EC7耦合至18脚。此时，18脚输入的音频信号经内部电路直接从13、14脚输出单声道音频信号（不经立体声解码过程）。AM本振频率信号从TA8132ANG的④脚输出，经C05送调谐器的16脚，再送SY2335BE进行锁相控制。
3．故障检修
数字调谐器与传统的调谐器的根本区别在于采用频率合成器，应用了数字调谐技术。
数字调谐器一般集成度较高，而且调谐过程中减少了机械部分，故障率降低。同时，不管集成度高或低，其收音通道部分的功能结构基本一样，如果出现故障时，收音通道的检修方法与传统调谐器的故障检修方法基本相似，所不同的是数字调谐部分的故障检修。
检修故障时首先就要判断故障是在收音通道还是在数字调谐部分。判断方法：判断调谐电压VT是否正常。VT在调谐过程中的正常变化约为1V-8V(电源电压为12V时）。在收音过程中，数字调谐部分的主要作用就是产生调谐电压，把调谐电压送到收音通道调谐电路的变容二极管进行搜索电台信号。如果VT正常而不能收台，说明是收音通道的问题，如果VT在搜台时正常变化，不仅说明数字调谐部分正常，而且FM/AM的压控振荡器也正常，则可以用0V-8V的外接可调电压来代替VT进行调谐搜台试验，如果能收到电台，说明故障在数字调谐部分。
(1)操作及显示正常，但接收不到电台信号
对于这类故障，检查时首先应区分是FM收音、AM收音两者都收不到电台信号还是其中某一种收不到电台信号。
对于FM, WM收音都收不到电台信号故障，首先检查自动天线是否折断，天线插头是否松动，以及检查天线内线是否断线，内线与屏蔽网是否接触形成短路。然后检查调谐器的②脚（TU +B）的供电电压是否正常，正常应有8V电源电压，如果无此电压或电压偏低，则检查供电电路。接下来检查调谐器的13脚和21脚的调谐电压VT是否正常，而在接收一个确定频率电台时，应为某一电压值且保持稳定。无VT电压则收不到台；在接收节目时，VT电压有漂移，则会出现跑台现象。检修时可在选择接收电台的同时，测量调谐电压VT是否随接收频率的高低而变化。如果调谐电压不变化或无调谐电压，则查调谐电压形成电路中低通滤波器有无+12V供电，U2的66脚有无调谐控制PWM信号输出，以及检查调谐电压形成电路中低通滤波元件有无损坏。最后检查调谐器的⑩、11脚至音质处理器SC7313S之间的音频信号传输通道是否阻断，可采用干扰法检查。如果以上检查无问题，则可判断是调谐器内部电路损坏或不良，应检查或更换电子调谐器。
对于FM收音或MW收音某一种收不到电台信号故障，应先检查调谐器的18脚的波段切换控制电压是否正常（FM收音无声还需检查调谐器15脚的FM调频头和预中放电路的供电电压是否正常）。如果调谐器的18脚异常，则查SY2335BE的43脚输出的波段切换控制电压是否正常，波段译码器（Q6, Q5, Q32及外围元件）是否有元件损坏，以及查其＋8V供电是否正常。如果调谐器的15、18脚电压正常，则需进一步检查TA8132AN的16脚电压是否正常。然后检查调谐器的16脚至微处理器60、61脚之间的AM/FM本振频率馈入通路是否中断。最后检查WM或FM收音各自独立的信号通道：MW收音无声，则重点查AM输入回路、高放电路和TA8132ANG的AM混频、AM中放、检波电路；FM收音无声，则重点查FM调频头和TA8132ANG的FM中放、鉴频电路。并注意检查故障波段的VT电压是否正常，如果VT电压正常，检查变容二极管的好坏，其判断方法和普通二极管的判断方法一样；如果变容二极管没问题，就是收音通道的故障了，其检修方法与传统调谐器相似。
（2）自动搜索功能失常
自动搜索功能失常表现为当电台选出后不能停（即不能锁台）、停不准或未选出台就停止。也有的是手动选台正常，而自动搜索不动作。自动搜索的进行与停止，是靠有无足够幅度的AM/FM中频信号加入锁相环频率合成器的自动搜索触发端来完成的。对于本机来说，检查TA8132ANG的⑨脚到SY2335BE的⑤脚是否存在断路。如果线路没问题，那就要检查TA8132ANG的⑨脚和SY2335BE的⑤脚的电压，不正常就是集成块已坏。
（3）接收电台时出现“跑台”或失谐
如果收到电台后，听一段时间出现失谐，重新进行调谐后又恢复正常，即为“跑台”故障。这种故障是压控振荡器频率不稳定的表现。造成频率偏移的原因通常是变容二极管性能不良或受潮。如果是AM或FM波段其中之一出现“跑台”或失谐，应着重检查故障波段的压控振荡器中的变容二极管及电子滤波器。若AM和FM波段均出现上述故障，则应检查锁相环频率合成集成电路有无损坏，以致输出的调谐电压不稳，控制环路中电子滤波元件性能不好等。检修时，变容二极管性能差很难用万用表准确测出，通常用替换法来快速判断。

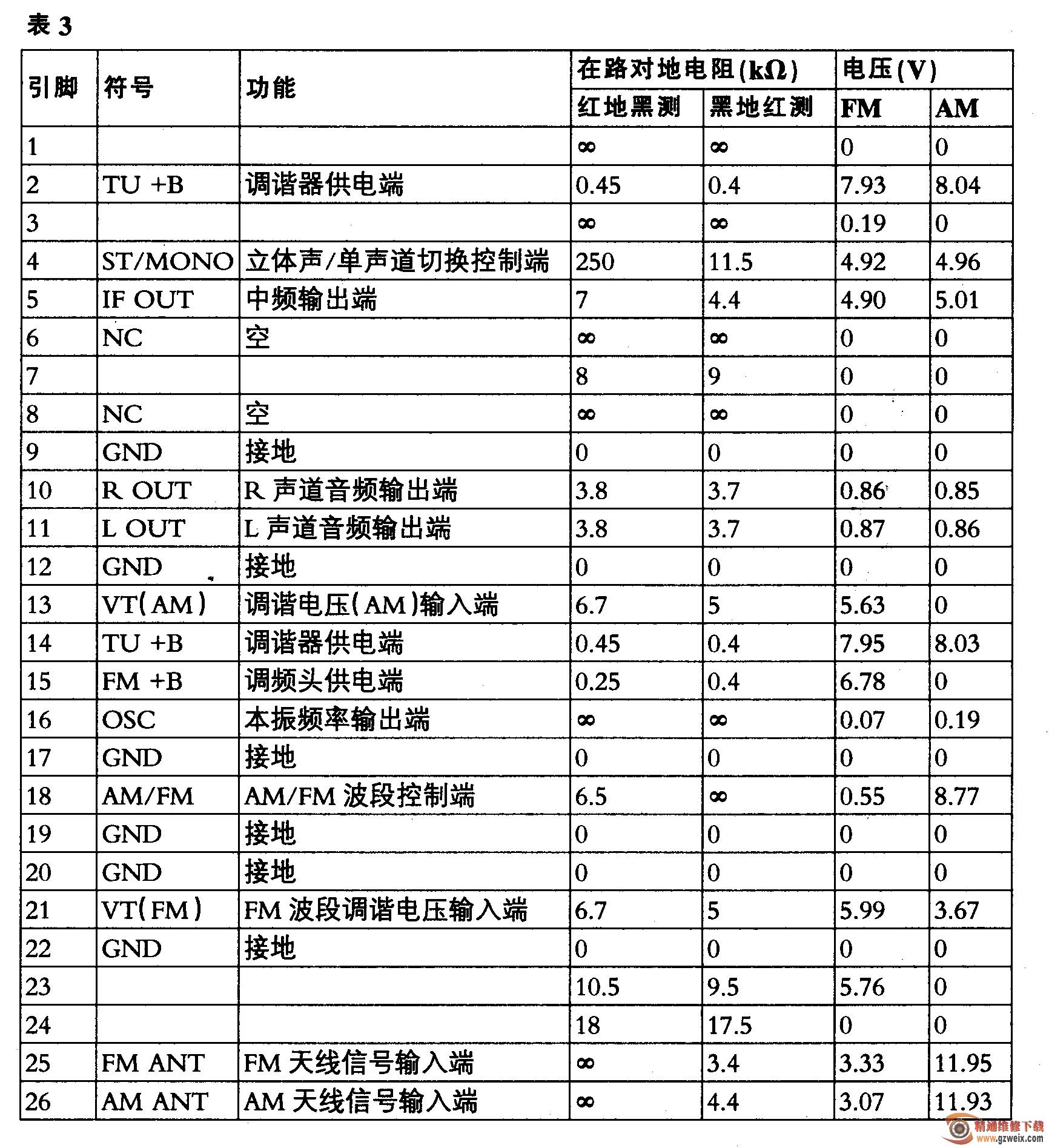

（4）电子调谐器实测数据电子调谐器实测数据如表3所示。
