KY-5136型车载CD机实测维修数据(上)
来源:本站整理  作者:佚名  2013-05-20 10:07:40

    1.AM/FM立体声单片收音多功能集成电路TA8132

    TA8132是东芝公司专为数字调谐系统设计的AM/FM立体声单片收音多功能集成电路,在车载数字音响、家用数字音响、随身听等音响系统中应用相当广泛。

    TA8132集成电路内部除具有AM混频、高放、中放、检波电路和FM中放、鉴频、立体声解码电路外,还具有以下功能:FM/AM信号输出端可为数字选台调谐系统中的微处理提供计数调谐方式的自动停止信号。AM中频计数频率为456kHz; FM中频计数频率可以用10.7MHz,也可以根据需要启动IC内部的1后分频电路,使之分频转换为1.3375MHz。通过外接电阻,可以调整AM混频和FM中频的增益,以控制数字选台扫描调谐时自动停台的灵敏度。FM鉴频电路和立体声解码VCO(压控振荡)电路,均采用陶瓷固体组件。调频导频38kHz不需调整,因38kHz取自采用456kHz陶瓷谐振器的压控振荡器(456kHz/ 12=38kHz)。 AM检波器不需要外接检波线圈。TA8132集成电路采用24脚双列直插式封装。TA8132引脚功能及维修数据见表1。

    2.四声道数字音质处理器SC7313S
    SC7313S是由SUPER CHIP公司开发的专用于汽车音响和其他高保真(Hl-Fl)音响系统的I2C总线控制的四声道数字音质处理器,其主要功能是对输入的3路L,R音频信号进行选择,并能完成音量、左右声道平衡、高音、低音、响度等控制,所有的处理和控制均由微处理器通过I℃数据总线实现。该芯片采用CMOS工艺制造,封装形式为SOP28脚。SC7313S引脚功能及维修数据见表2。

    3.TDA7388四通道功放集成电路
    TDA7388正常工作电源电压范围为8V-18V,最大输出功率为4X41W/4Ω;失真小、信噪比高;具有静音、短路和热保护功能;输出形式为4通道。该集成电路采用Flexiwatt25封装,主要用于汽车音响。TDA7388引脚功能及维修数据见表3。

    4.双运放4558D

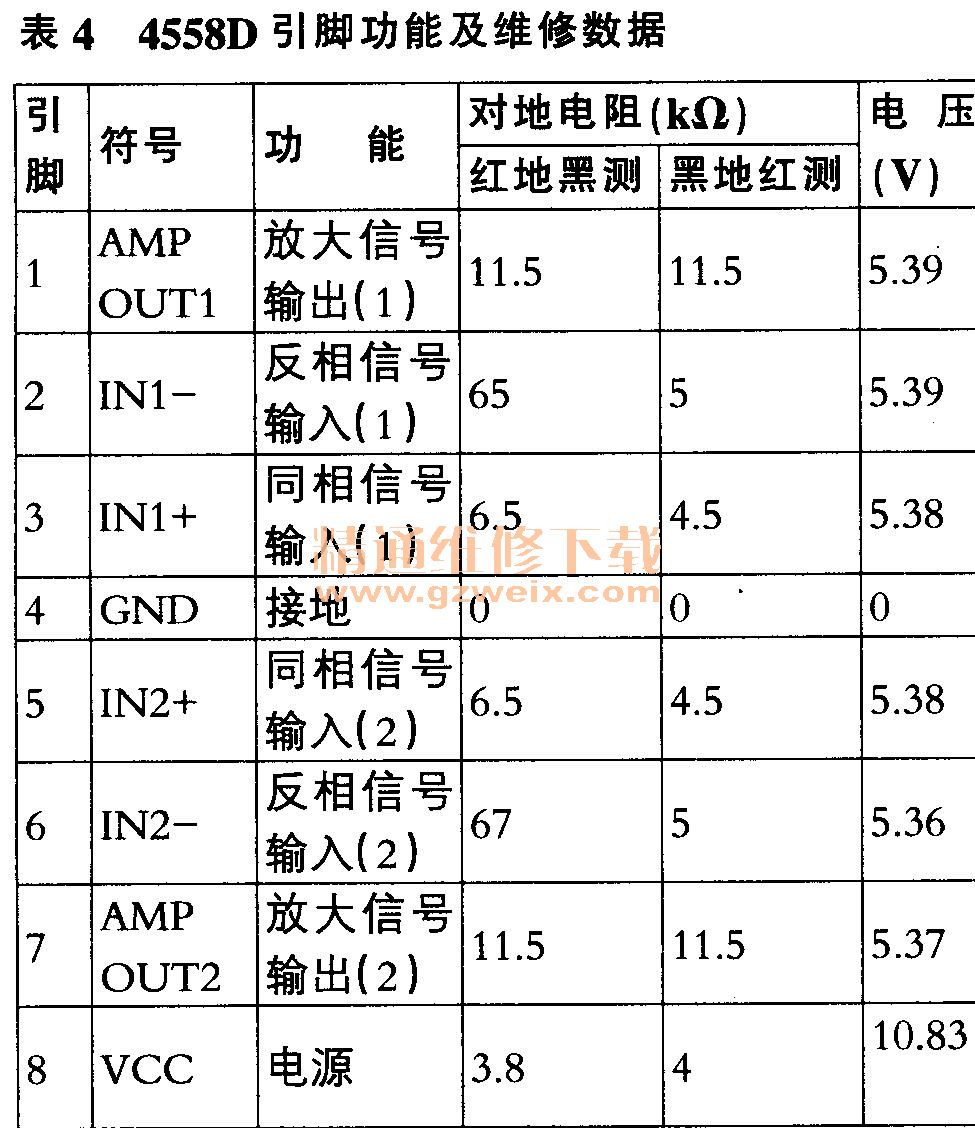

    该机采用两块双运放4558D, 4558D引脚功能及维修数据见表4。

[1] [2]  下一页
