分析及检修KING YOO牌KY-5136 型车载CD机电路(九)
来源:本站整理  作者:佚名  2013-04-12 09:28:42

    2.CD机芯故障检修
    从实践上看,CD机芯组件的故障中,激光头的故障比例最大,约占70%,机械传动部分故障约占20%,电路部分故障约占,10%。

    车载CD机的CD机芯的碟片进/出、激光头复位、聚焦搜索、激光发射、主轴启动、进入伺服等,均按设定的程序进行,上一流程未能通过,是不会进入下丁流程的。检修时观察机芯在执行初始程序时,在哪个步骤出现异常,则故障就在该步骤之中或该步骤的前一步。例如,激光头不能进行聚焦搜索,也不发射激光,则故障很可能是聚焦搜索前面一个步骤即激光头没有复位,或者激光头虽然复位,但CPU没有接收到复位检测信号。因此故障维修时应按其流程来进行检查和分析,这样可收到事半功倍的效果。

    CD机芯常见故障主要有进/出碟故障(包括不能进/出碟,碟片加载不到位,却载不到位等)和不读盘故障两大类。其中,不读盘故障还可细分为激光头不复位、激光头不能发射激光、无聚焦搜索动作、光盘不转、光盘能转动但读不出曲目录(TOC)等。

    (1)进/出碟故障

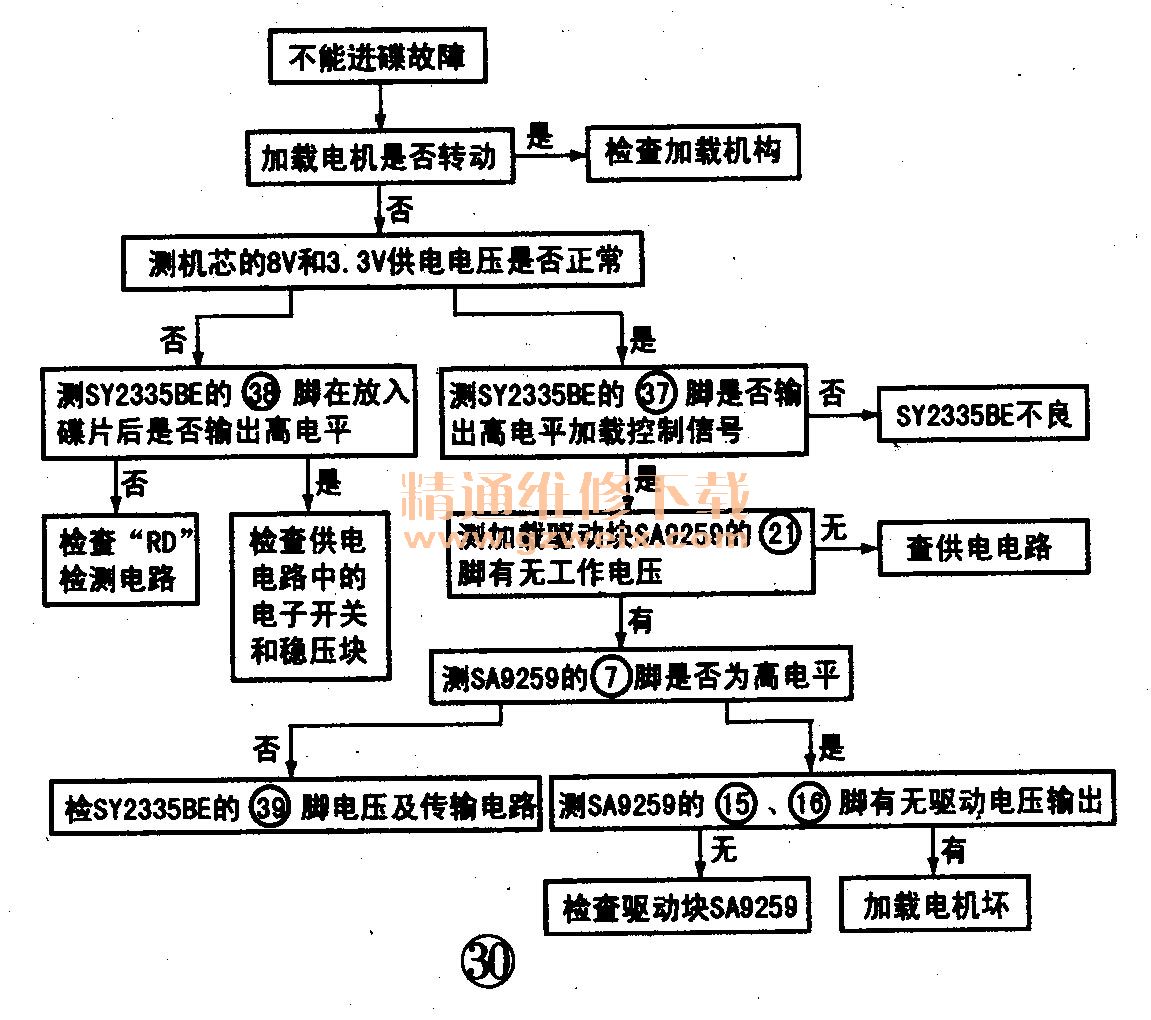

    进/出碟故障包括不能进/出碟,碟片加载不到位,卸载不到位等。造成此故障的主要原因有:1)CD机芯部分无供电或供电异常(CD机芯要在CPU接收到“RD”检测信号后,在CPU的控制作用下才有供电电压);2)微处理器无加载、卸载控制电压输出;3)加载电机损坏或不良;4)加载驱动电路损坏;5)加载机构出现故障。这里以不进碟故障为例,其检修流程图如图30所示。

    (2)激光头不复位

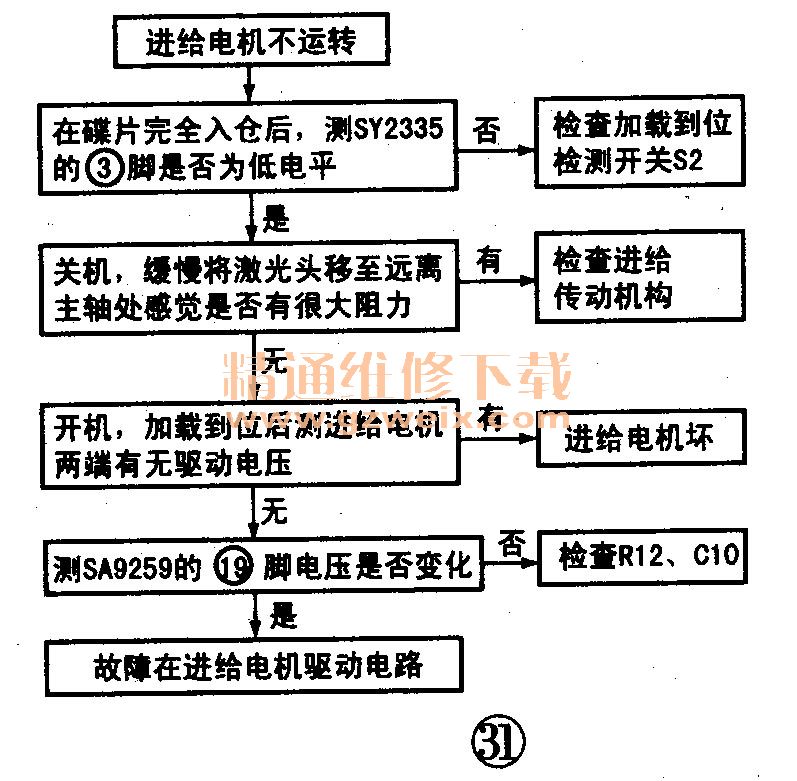

    造成此故障的原因主要有:1)CPU未收到加载到位检测信号,不能启动进给伺服电路工作;2)进给传动机构出现故障;3)进给电机坏;4)进给驱动电路损坏。激光头不复位检修流程图如图31所示。

    (3)激光头不能发射激光
    激光头不能发射激光原因主要有:1)激光头复位开关损坏,CPU未接收到激光头到位信息,不能发出激光接通控制和物镜聚焦搜索控制指令;2)驱动管Q2损坏;3)激光功率控制(APC)电路坏或激光二极管损坏。激光头不能发射激光检修流程图如图32所示。

    (4)无聚焦搜索动作
    这种故障表现为:激光头物镜中心有激光发出,但物镜不能上下移动搜索。

    无聚焦搜索故障原因主要有:1)聚焦线圈开路;2)聚焦驱动电路损坏;3)聚焦伺服处理芯片SC9642损坏。

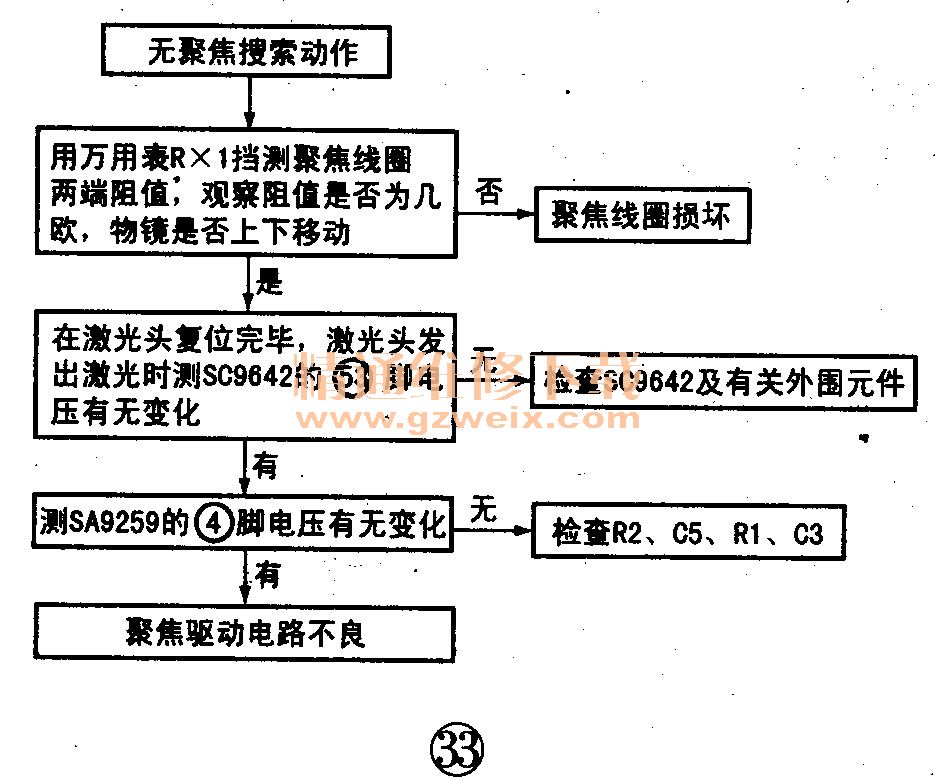

无聚焦搜索动作检修流程图如图33所示。

page_break]
    (5)碟片不转

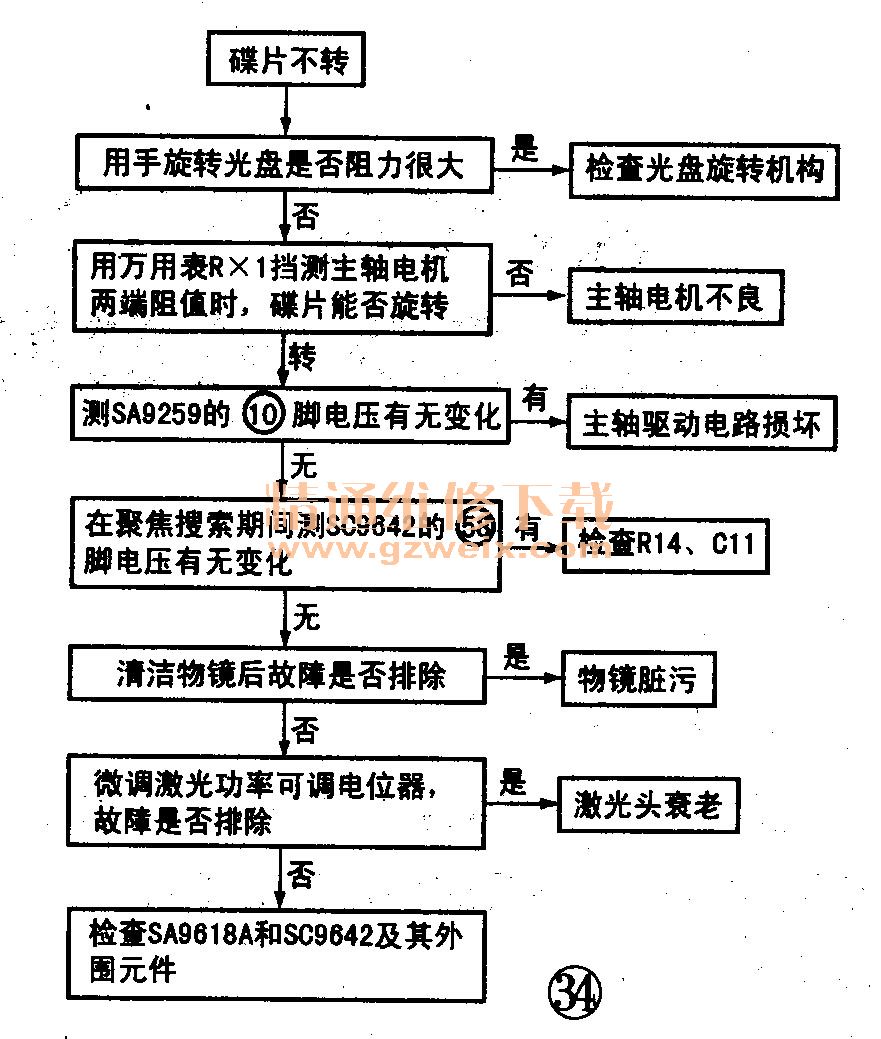

    如果聚焦搜索动作和激光束均正常,但碟片不转(实际上是主轴电机不转),其原因有:1)光盘旋转机构不良;2)主轴电机损坏;3)主轴驱动电路损坏;4)激光头严重衰老,或RF放大电路SA9618A及外围电路不良,不能形成FOK(聚焦SE确)信号泊)SC9642内部的主轴伺服电路损坏,SC9642的⑩58脚无主轴电机启动控制电压输出。光盘不转的检修流程如图34所示。

(6)碟片转动正常,但转动较长时间后仍不能读出曲目录(TOC)

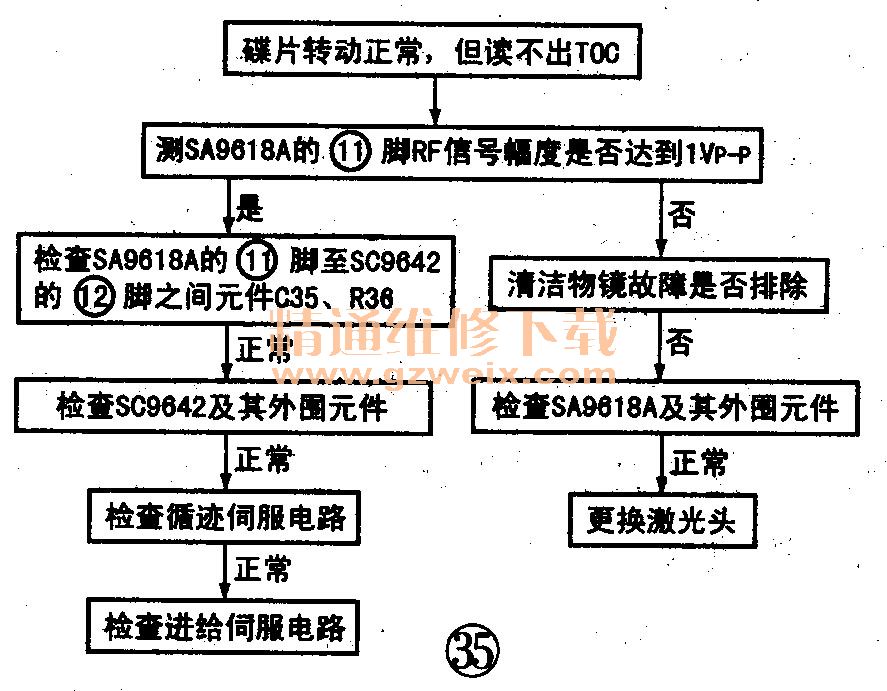

    这类故障是平时维修中常遇到的,其主要原因有:1)激光头性能不良;2)循迹伺服不良;3)进给伺服不良。碟片转动正常,但读不出TOC,其检修流程如图35所示。
