倒车摄像头的电路特点与常见故障检修(下)
来源:本站整理  作者:佚名  2015-03-17 09:43:00



    在实际操作中,因P、D挡切换而接通R挡的时间很短,一般不会超过1s。图19中的延时时间由R1与C1的值决定,合理选择R1与C1的值,使其延时时间超过1s,就能让倒车摄像头在P、D挡切换过程中不加电,从而有效地避免高电压的瞬间冲击。须注意的是,R1与C1的值也不能过大,否则,当汽车处于R挡时,图像延迟显示的时间会过长,一般将延迟时间设为2s左右即可。按图19中R1 (330kΩ)、C1(10μF)的参数计算,延迟时间约为2.3s。
    另外,当挡杆从R挡切换到其他位置时,C1内储存的电荷通过D1、R3、R4迅速放电,为下次延时作好准备。
    故障现象5:屏上显示的倒车标线与实况相差较大。
    分析检修:通常屏上显示的倒车标线是两条“八”字车宽警示线和几条与车尾的距离横线。如果这些线与实际的位置不相符时,就得先搞清楚这些标线是来自摄像头还是来自主机。若是前者,则需调整摄像头的安装角度;若是来自后者,则可按照一定的方法在主机上进行调整。不同的主机其调整方法不同,例如比亚迪G6、S6等系列机,其主机标线的调整方法如下:

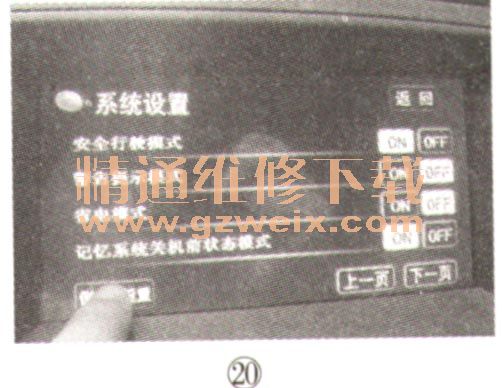

    先按一下多媒体“设置”按钮,然后点击“系统设置”,接着长按左下角“倒车线设置”按钮,如图20所示,15s后就会出现标线调整界面,如图21所示,选择“定制模式”,并按照屏上提示进行调整即可。
