（2）稳压过程
    当12V或24V输出电压升高时，升高的电压经电阻取样后使得IC14的输入端R极电压升高，则IC14的K极电压降低，通过IC13内部发光二极管的电流加大，则IC13的③、④脚间光敏三极管导通程度加深，IC12的③脚电压降低，开关管在一个周期内的导通时间变短，T2各绕组的感应电压降低，12V、24V电压下降，以达到稳压的目的。当12V或24V降低时，其稳压过程与上述相反。
    （3）过压保护

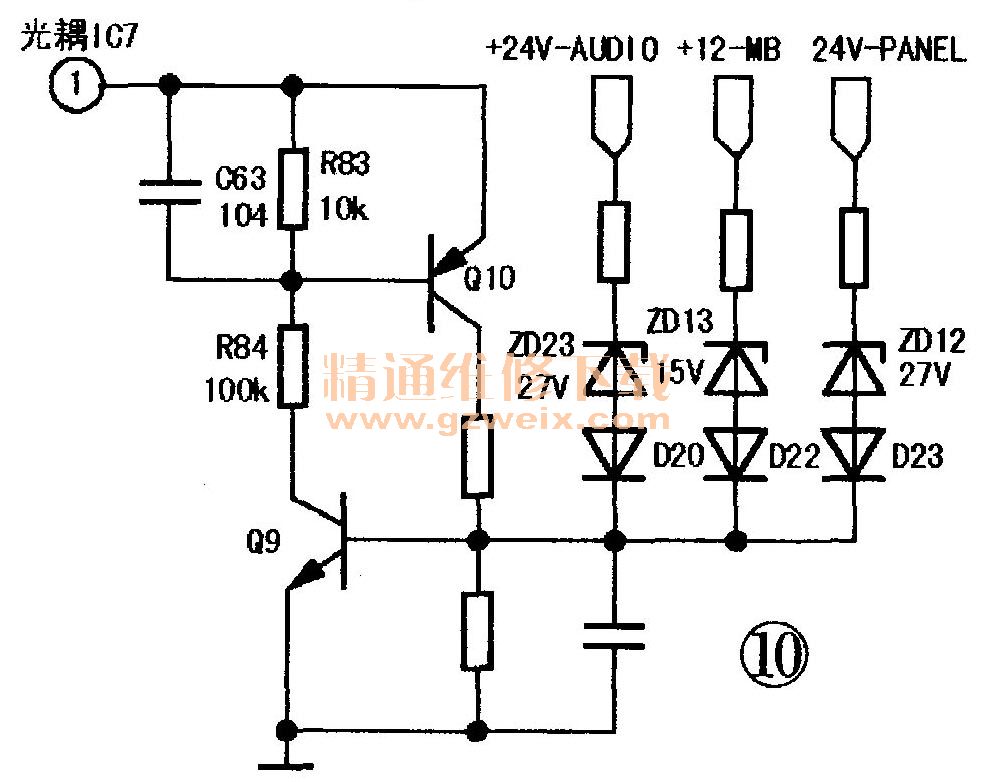

    该DC-DC变换电路的过压保护电路如图10所示，当输出的12V或24V偏高得太多时，此时偏高的电压会齐纳击穿ZD23、ZD13或ZD12，给Q9基极送去一个高电平信号，Q9饱和导通，Q10也随之饱和导通，光电藕合器IC7的①脚供电被强制拉低，IC7无法工作，参见图6。此时，Q5因基极得不到偏置电压而截止，PFC集成电路失电而停止工作，从而实现过压保护。

    （4）芯片内过压、过流、过热保护
    当IC12的⑦脚供电电压超过阈值电压时，过压保护电路起控，强制振荡器停止振荡，内部功率开关管因无法得到驱动信号而被关断，从而实现过压保护。
    当由于某些原因使得功率输出回路的电流过大时，过大的电流经取样后反馈到IC6的④脚，过流保护电路起控，强制振荡器停止振荡，内部功率开关管因无驱动信号而关断，从而实现过流保护。
    当功率开关管的温度过热时，过热保护电路起控，强制振荡器停止振荡，从而实现过热保护。
    （5）FSFR2100简介

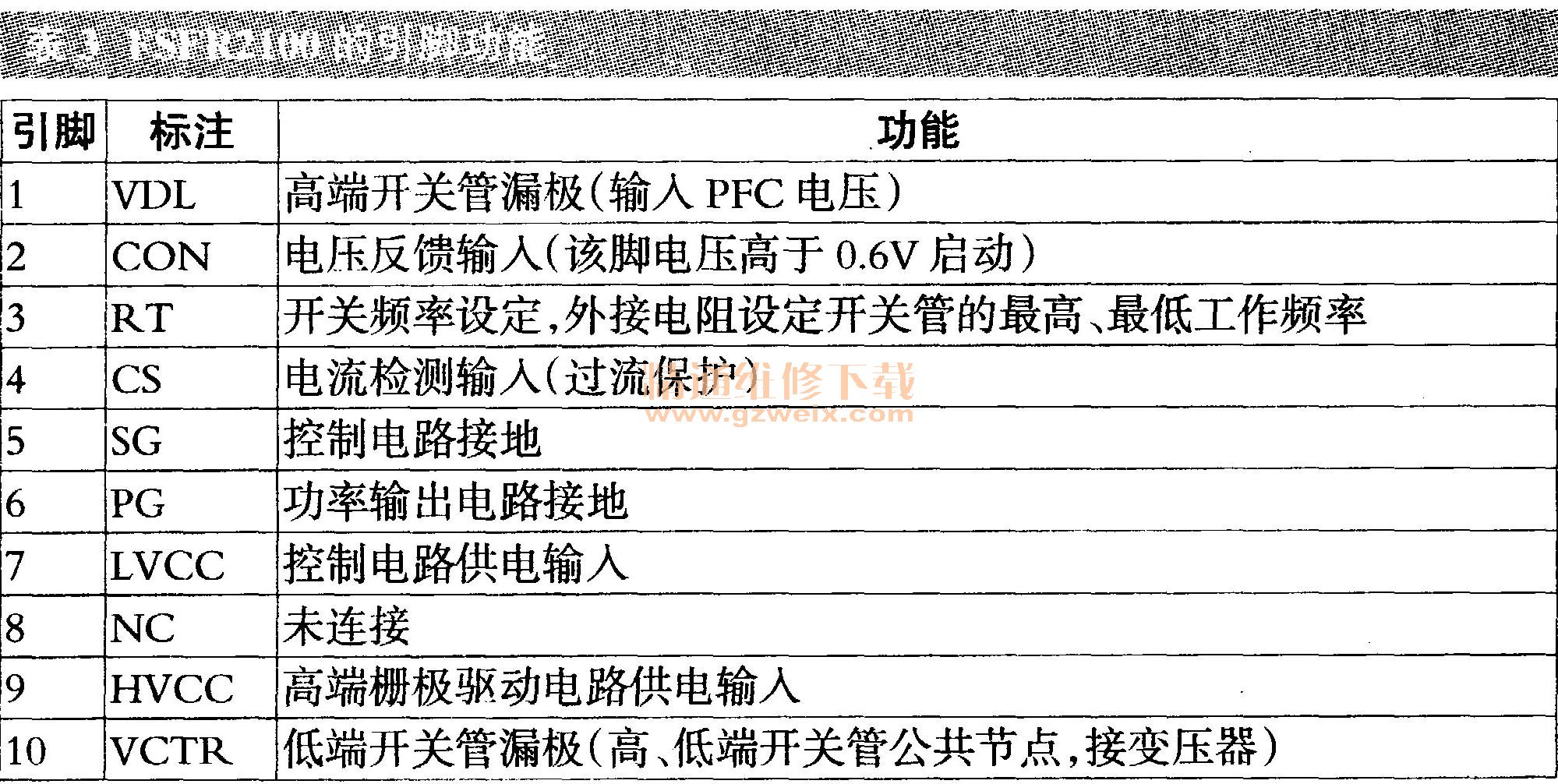

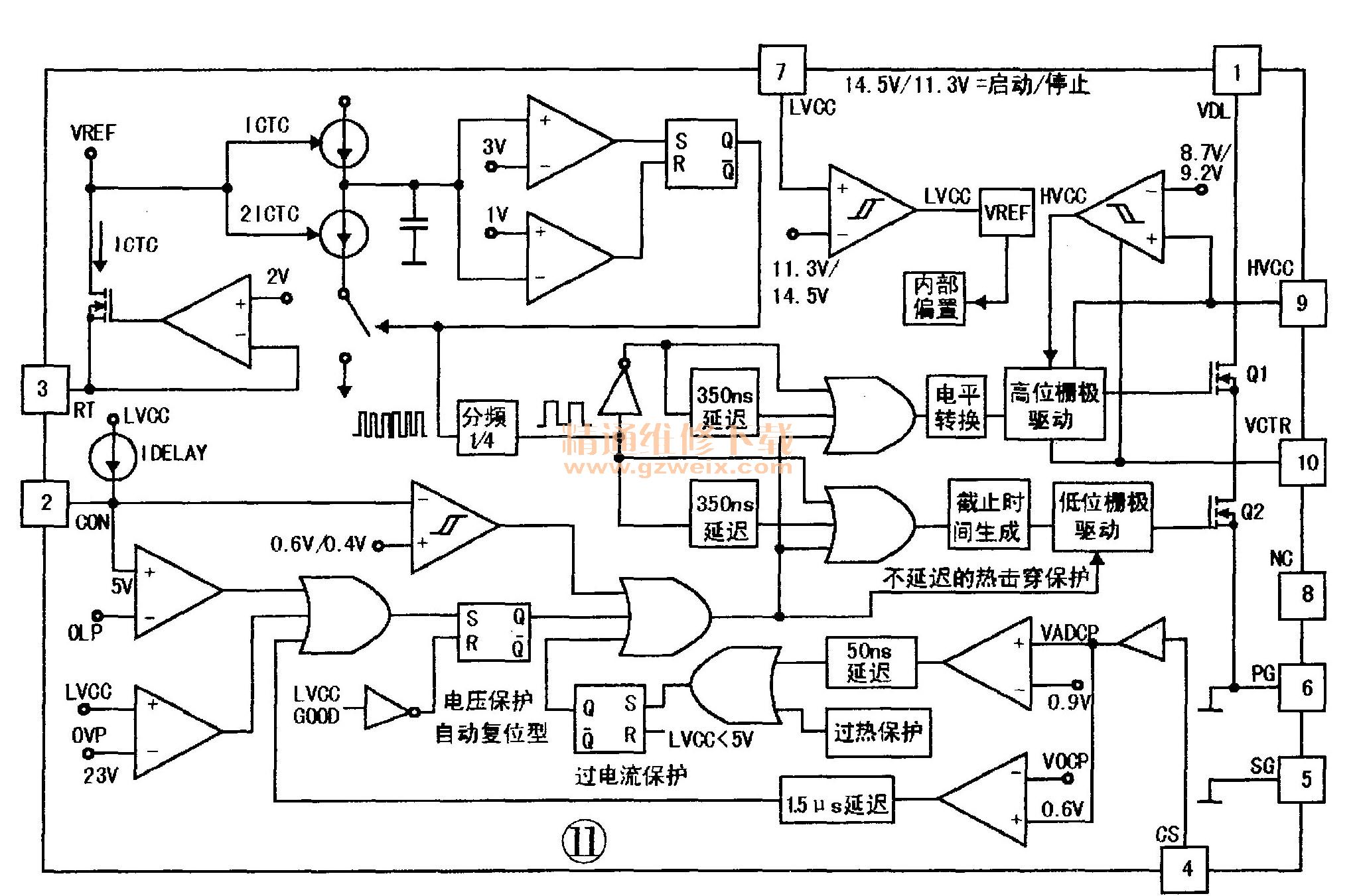

    FSFR2100是一款高度集成的电源开关厚膜块，专为高效率半桥谐振转换器设计，内部集成了欠压锁定检测、振荡器、比较器、分频器、延时器、或非门、电平移相器、栅／门极驱动器、功率输出开关管、计数器、RS触发器、过压保护、过流保护、过热保护、输人电压欠压保护等电路，如图11所示，其引脚功能见表3。

    二、常见故障检修
    故障现象1; ＋5V电压无输出：

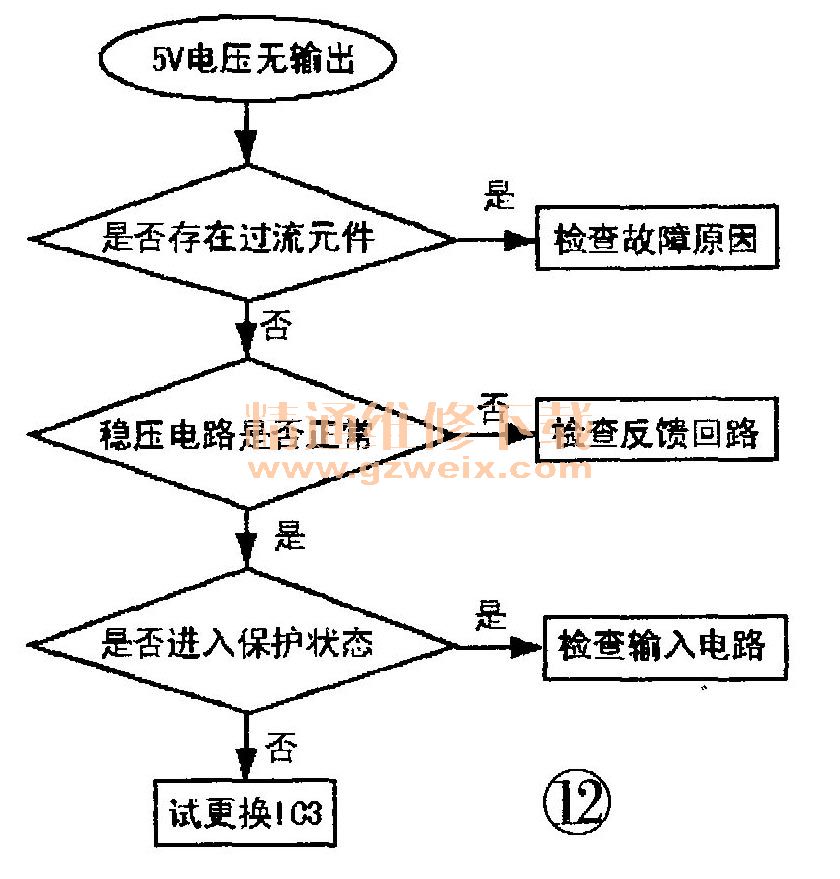

    分析检修：首先检查电源电路是否有过流现象，然后检查稳压反馈回路、过流与过压保护等电路，具体检修流程如图12所示。

    故障现象2:5V电压偏高。

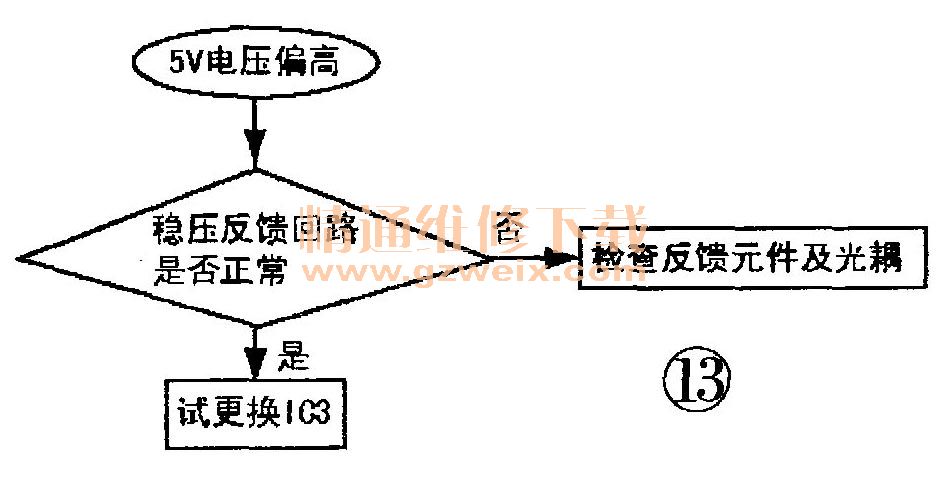

    分析检修：首先检查稳压反馈电路是否正常。实修时，可断开IC6，在IC6的③、④脚焊盘上并联一只10kΩ电阻来判断。如果反馈电路正常，则更换IC3。该故障的具体检修流程如图13所示。

    故障现象3;5V电压偏低。

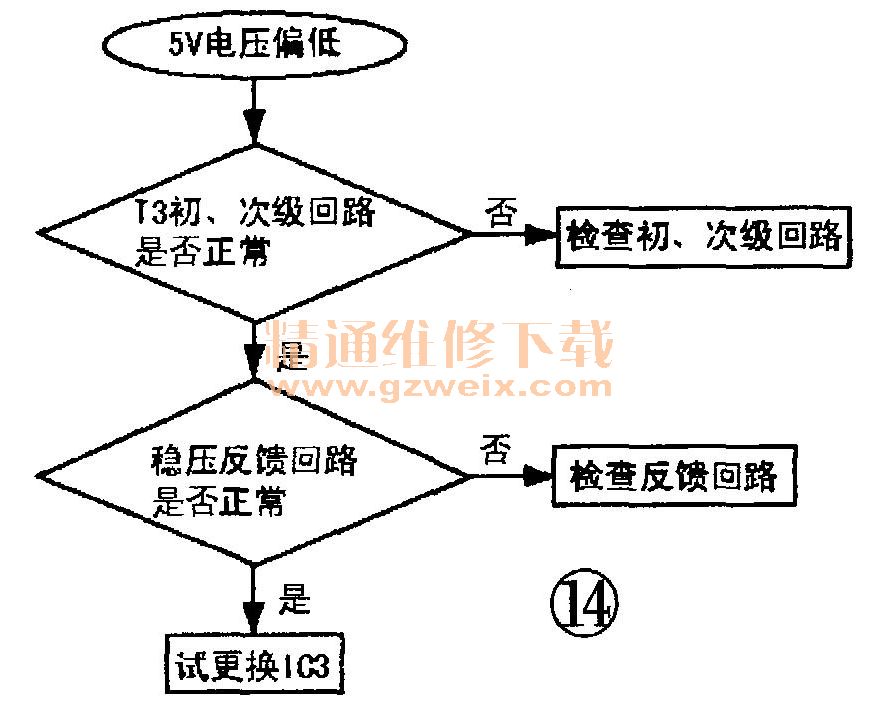

    分析检修：先检查初、次级回路是否存在负载过重现象，然后检测整流二极管D18，若坏则换之，接下来检查稳压反馈回路，如无异常，最后考虑更换IC3。该故障的具体检修流程如图14所示。

    故障现象4 ; PFC电路不工作。

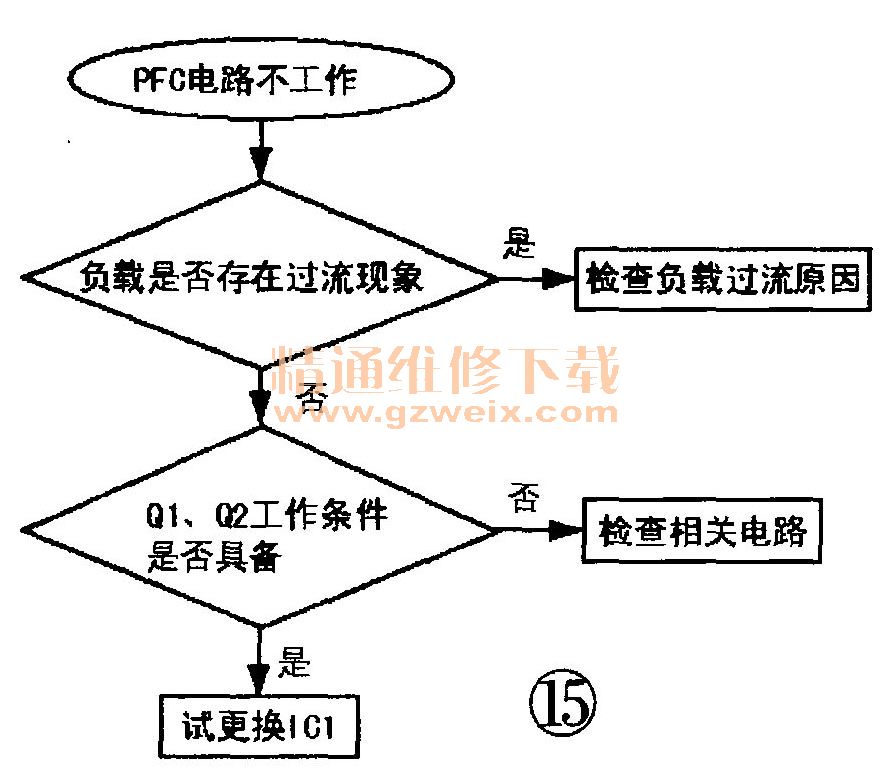

    分析检修：PFC电路不工作的直观表现是无＋12V和24V电压输出，且PFC输出电压等于输人电压（约为＋300V ）。对于该故障，首先检查PFC电路与DC-DC电路是否有过流现象，然后检查IC1的工作条件是否具备，接下来检查PFC升压回路，IC1的12、13脚与开关管Q1、Q2栅极之间的信号传输回路，以及电流、电压反馈回路是否正常，如无异常，最后考虑代换IC1。该故障的具体检修流程如图15所示。
