图解等离子彩电的电源电路维修技巧(上)
来源:本站整理  作者:佚名  2013-04-22 09:51:58

    一、指示灯LED8002不亮故障检修方法
    当发出“二次”开机指令后,指示灯LED8002就会点亮,若LED8003亮,而LED8002不亮,则可能是继电器(RELAY)信号输入电路有故障,应重点检测的器件有:NPN型晶体管(Q8013,Q8006,Q8015),PNP型晶体管(Q8009480044801048011),继电器(RLY8001),光电耦合器(IC8005,IC8008)等。下面就介绍一下NPN型晶体管、PNP型晶体管和继电器的检测方法。

    (1) NPN型晶体管的检测

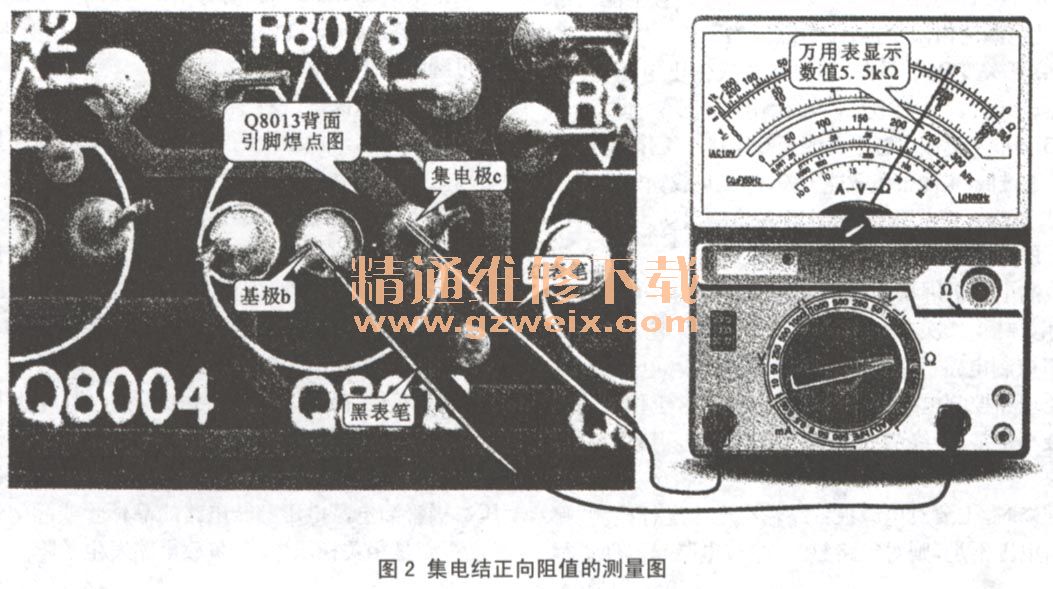

    NPN型晶体管是在两个N型半导体中间夹杂一个P型半导体制成的,由内部引出三个电极,分别是基极(b)、集电极(c)和发射极(e),图1所示为NPN型晶体管Q8013的外形图和引脚排列图。检测NPN型晶体管时,可在开路的状态下通过检测各引脚间的阻值来判断它的好坏。正常情况下,用万用表的黑表笔接晶体管的基极b,红表笔搭在晶体管的集电极c引脚上,可以测得集电结的正向阻值(约为5.5 kΩ),如图2所示。

    ①将表笔对换,用红表笔接晶体管的基极b,黑表笔搭在晶体管的集电极c引脚上,可以测得集电结的反向阻值,应为无穷大。

    然后,测量晶体管发射结的正、反向电阻值,检测时将万用表的黑表笔接晶体管的基极b,用红表笔接在晶体管的发射极e上,可以测得发射结的正向阻值(约为5. 5 k Ω),其检测方法同上,在此不再复述。对换表笔后,测量发射结的反向阻值,应为无穷大。
