1.分体壁挂式变频空调器室内机的安装
    分体壁挂式空调器在安装之前，应先对室内机、室外机进行检查，例如检查室内机、室外机是否有磨损、生锈，连接管路是否有破损情况。检查完毕后，再对空调器进行安装。

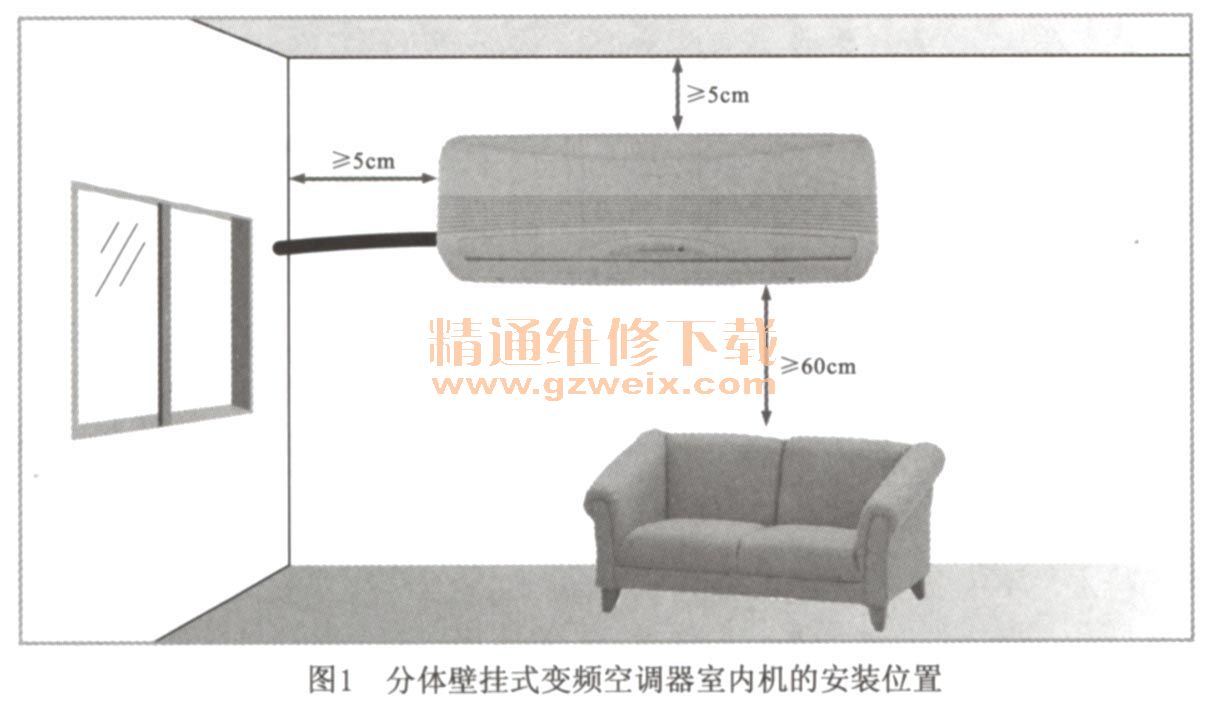

    ①分体壁挂式变频空调器室内机的安装高度要高于人眼平视水平面，距地面上的障碍物60cm以上。为了装卸方便以及室内空气流通的顺畅，室内机与上方的天花板和左右两侧墙壁之间要留有一定空间，其中距离天花板应在5cm以上，距离两侧墙壁也应在5cm以上，如图1所示。

    ②确定好室内机的安装位置后，就可以安装室内机的固定挂板了。按固定挂板上的孔位在墙壁上用电钻打孔，再安装好胀管，用“A”型螺钉对一侧的固定挂板进行固定。接下来按照室内机背部挂槽的间距，确定另一侧固定挂板的安装位置。
    ③用水平仪确保两块固定挂板在安装位置上保持水平，然后将另一块固定挂板安装好。安装时一定要确保固定挂板的牢固和水平，如图2所示。

    ④接下来，在墙面上开凿穿墙孔，根据事先规划的安装方案，配合室内机的安装位置，确定好穿墙孔的位置。

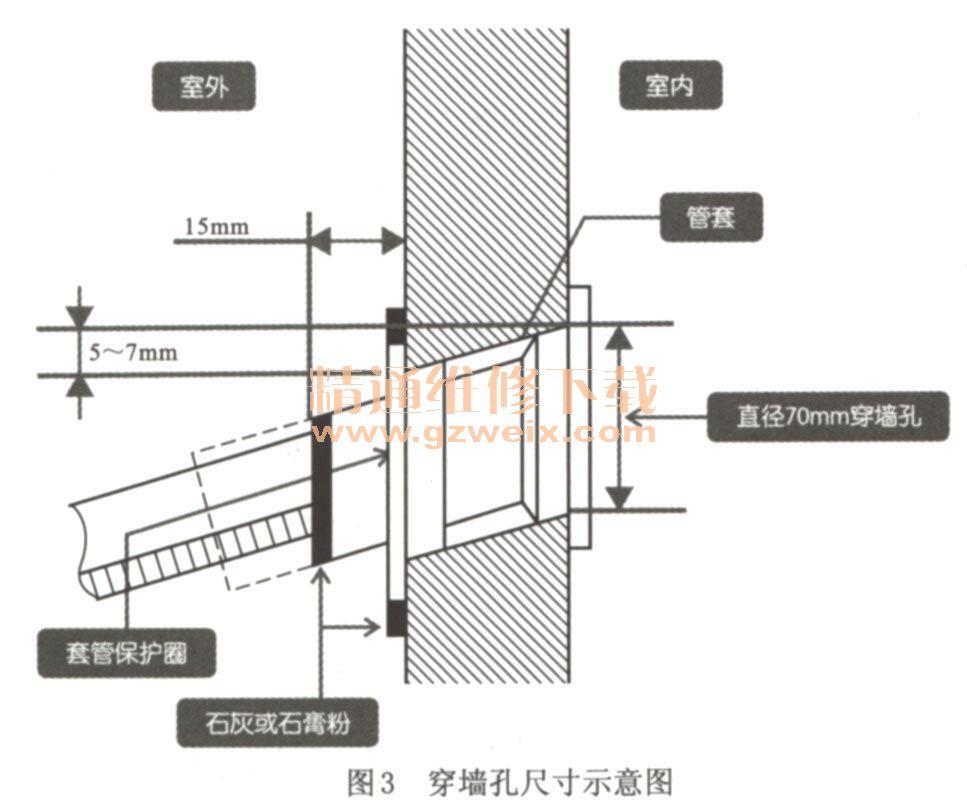

    一般家用分体壁挂式变频空调器的穿墙孔直径为70mm，为了使排水管道通畅，穿墙孔的角度应由室内向室外倾斜，室内墙孔的高度应比室外墙孔高5～7mm。另外，在穿墙孔内插入套管，并将套管保护圈固定在套管上，可防止空调器制冷管路和线缆在墙体中受到磨损，套管伸出墙外的长度为15mm，用石膏粉或者油灰将套管与墙面之间的缝隙封住。如图3所示为穿墙孔尺寸示意图。

    为便于排水，不仅要使穿墙孔本身向室外倾斜，而且要确保空调器室内机的安装位置要略高于穿墙孔，这样可使冷凝水从空调器排水口流出时有一个高度落差，从而使冷凝水顺利排出室外。
    ⑤钻孔的工作完毕后，接下来就要对室内机进行装配了。将室内机上的几处胶条撕下，然后将空调器翻转过来，可看到室内机的制冷管路很短，必须通过连接配管使制冷管路得以延长，通常情况下，空调器所附赠的配管长度不够，必须自己制作配管。

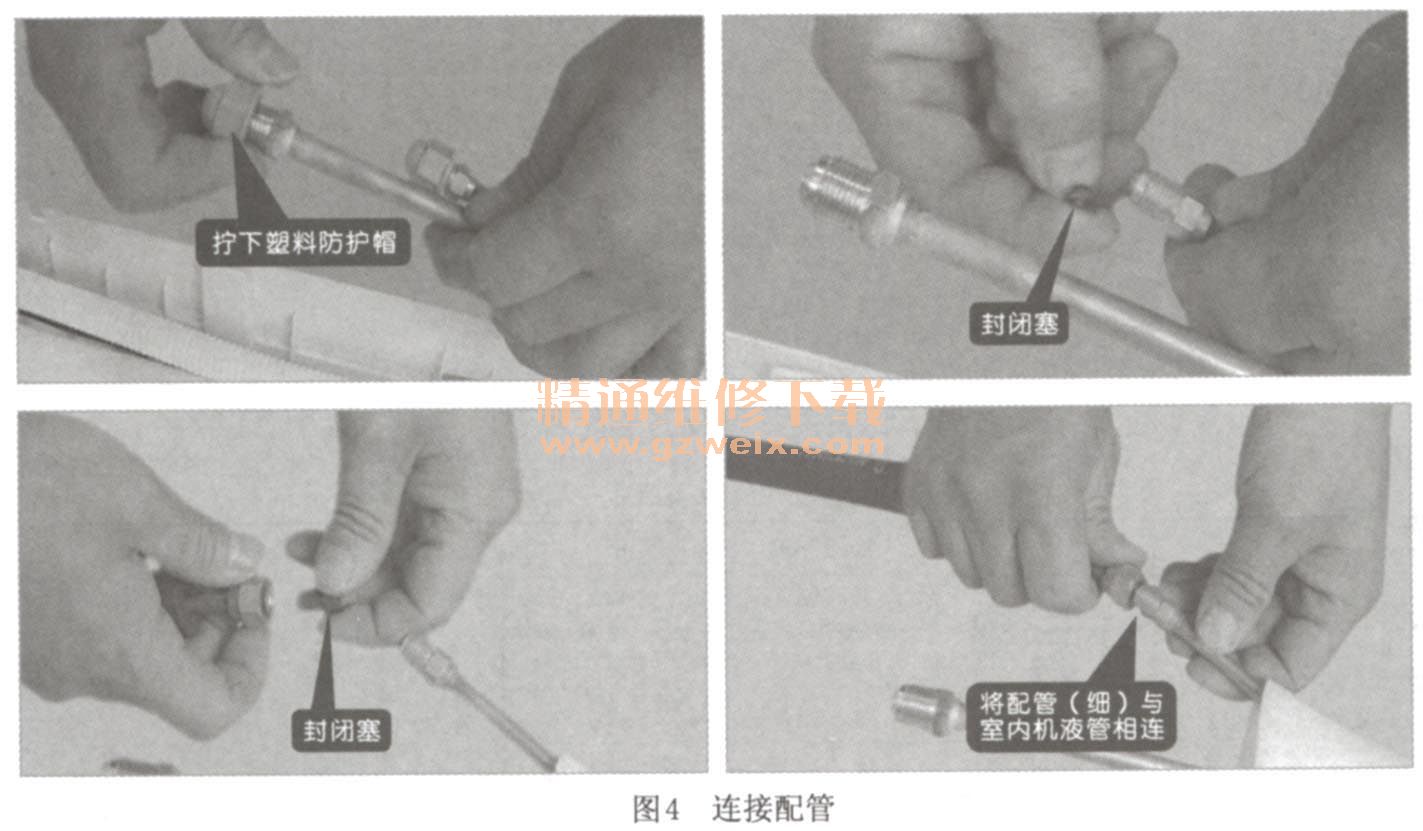

    ⑥配管制作完毕后，要为其套上隔热材料。将室内机的气管、液管接口处的塑料防护帽拧下，可以看见管口处还有一个黑色的封闭塞保护管路，防止灰尘或潮湿的空气进入管内，将封闭塞从管口处拔出，然后  将连接配管与室内机的液管相连，如图4所示。

   ⑦按照同样的方法，将室内机气管与连接配管（粗管）管口连接在一起。
    ⑧两条管路连接好后，要使用力矩扳手按照规定的力矩进行可靠的紧固连接。若出现连接不良的情况，不仅仅是气体泄漏的问题，还会导致制冷系统发生故障。拉紧螺母的紧固力矩，见表1。

    关键提示：
    在配管连接、制作的过程中，要时刻遵循干燥、清洁和气密三大原则。
   （1）干燥：操作过程中确认管内是否干燥，要及时去除水分。若有少量的水分混入，因水分的阻抗，妨碍制冷剂循环，并且冷冻机油遇水会分解、促进老化，引起压缩机绝缘不良。
   （2）操作过程中，混入少量的脏污会对机器的运转产生故障。
   （3）要保证配管连接部要确保气密性，确认不能有制冷剂泄漏。
    ⑨将隔热材料包裹在制冷管路的连接处，并用防水胶带缠绕。
    ⑩连接排水管，并用防水胶带缠紧连接部位。
    11接下来用尼龙胶带将排水管、连接线缆、气管和液管包裹在一起。包裹时要注意，排水管要放到气管和液管的下方，便于冷凝水流动。当包裹到末端时，要将线缆和排水管置于胶带外面，如图5所示。气管和液管的末端，也需要分别缠绕包裹，这样便于连接三通截止阀和二通截止阀。

    12接下来就要将缠绕包裹好的管路由穿墙孔伸出墙外，将管路穿过穿墙孔时，一定要小心，尽量保证空调器与管路水平，避免用力不当而造成管路变形。管路伸出墙外后，即可将室内机挂在之前安装好的固定挂板上。
    13将室内机挂在固定挂板的挂扣上后，左右来回移动一下室内机，检查其是否挂稳，然后双手抓住室内机的前部，将室内机压向固定挂板，直到听到“咔嚓”声为止，这时室内机已被固定在墙壁上了，最后用密封胶泥将穿墙孔与管路之间的缝隙封严，分体壁挂式变频空调器的室内机部分就安装完毕了。
    2．分体柜式变频空调器室内机的安装
    柜式空调器的室内机一般都直接安放在房间的地面上，它的外形稳重大方、而且清洁方便、易于移动。
    ①分体柜式空调器安装的位置应距离左右墙面10cm以上、与墙面呈45°左右夹角，并且前方平行距离不应有障碍物，如图6所示。
