②将室内机移到设定好的位置，这时可以使用地脚螺栓直接将室内机固定在地板上，还可以将其固定在木制底座上，木制底座的长宽尺寸要等于或略大于室内机底部尺寸，木板厚度为6～10cm，以防止室内机外壳底部刮伤、弄脏，安装时先将木制底座固定，再将室内机固定在木制底座上。
    ③将室内机固定好后，接下来将制冷管路和排水管接通，分体柜式变频空调器室内机的下方或左右两侧留有管道引出孔，可根据用户的不同需要进行选用。将室内机背部引出的气管、液管与各自的连接配管相连，连接完后，用尼龙胶带将排水软管、连接线缆、气管和液管缠绕包裹在一起，具体缠绕方法可参照前文的分体壁挂式变频空调器的缠绕方法。

    ④所有准备土作就绪后，接下来就可将缠绕包裹好的管路由穿墙孔伸出墙外，伸出墙外后将穿墙孔与管路的缝隙处用密封胶泥封严，分体柜式变频空调器室内机就安装完成了。
    3.变频空调器室外机的安装
    安装变频空调器室外机时要确保室外机稳固，不易受到外界的损害和干扰。室外机的周围要留有一定空间，这有利于排风、散热以及安装和维修。如果有条件，在确保与室内机保持最短距离的同时，尽可能避免阳光的照时和风吹雨淋。
    ①室外机的前面距障碍物应在70cm以上，没有二通截止阀和三通截止阀的一面与背面应留有10cm以上的空间，有截止阀的一侧应留出较大的空间，便于对制冷管路的检修，

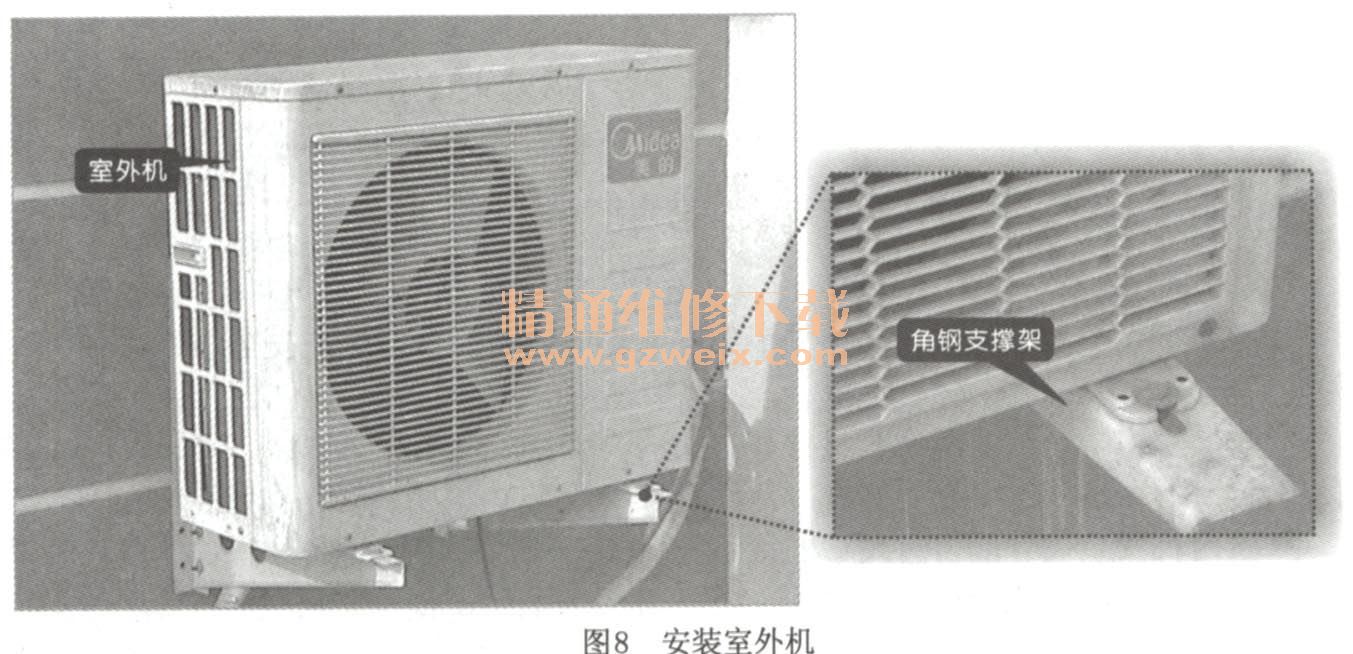

    ②目前，室外机多采用角钢支撑架进行固定。在室外选择适当的位置安装角钢支撑架，注意支撑架的安装要保证牢固和水平（具体安装方法与室内机固定挂板的操作方法基本类似）。将角钢支撑架安装完毕后，把空调器室外机平稳放置在支撑架上，然后用固定螺钉将室外机固定在支撑架上，如图8所示。注意，室外机较重，安装时一定要确保牢固，以免出现危险。

    ③将变频空调器室外机安装稳妥后，就可以连接制冷管路了。将制冷管路分别与室外机的二通截止阀和三通截止阀相连，连接时对准连接配管的中心，先用手充分拧紧拉紧螺母，然后用力矩扳手拧紧拉紧螺母，直至卡住，如图9所示。

    ④制冷管路连接好后，下面就要连接线缆。首先将室外机端子板的保护盖卸下，室外机端子板的保护盖通常位于室外机侧面，二通截止阀和三通截止阀的上方。用螺丝刀将固定螺钉拧下后，即可将保护盖取下。
    ⑤根据在室外机端子板的保护盖上或安装说明书中的连接示意图，将连接线缆一一对应的接到端子板相应的接口上，并将螺钉拧紧，线缆要连接正确、牢固。最后将端子板保护盖重新装好，并拧好固定螺钉。这时室外机的所有安装都己经完成了。
