例75  海信KFR-2601GW/BP机内机向外机送电仅30s，报通信故障

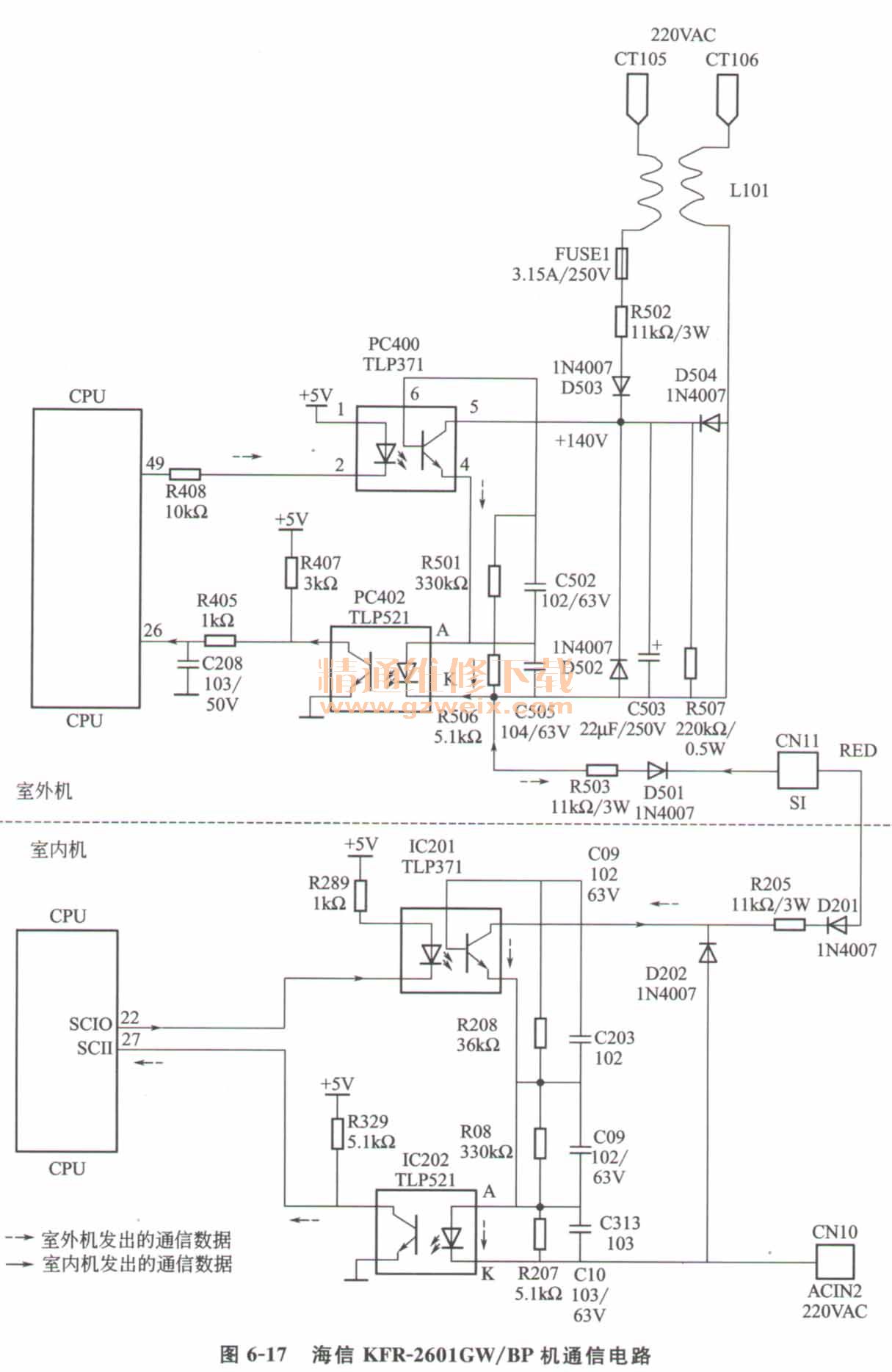

    故障分析  如图6-17所示，室内机待机状态下CPU的22脚不断发出通信信号，当室内机接收到开机信号，即向室外机供电220VAC。这个220VAC，一方面通过R502、D503、C503降压整流滤波形成直流140V通信载波电压；另一方面通过开关电源变换为+5V，启动室外CPU工作，CPU工作后一直处于接收状态，即49脚为低电平，当室外CPU接收到室内发送的信号后，才向室内机发回信号，此时，通信线SI对零线N电压在60V→100V→40V→60V之间波动，室外机主电源继电器闭合。

    故障检修  测通信线SI对N线电压为200V，偏高，估计是通信电源负载过轻引起的，先查便于检查的室内机通信器件，经查IC201损坏，不能向室外机发出信号。更换IC201后，空调器恢复正常。
经验：
    室内机IC202损坏，也会造成室内机向室外机供电约30s左右就停止，压缩机能启动一下。
    例76  海信KFR-2601 GW/BP报替通信故障，通信电压在60～ 80V波动
    故障分析  按上例分析得知，正常时通信电压应60V→100V→40V→60V之间波动，由此推理，认为此机通信电压摆动范围小，
    故障检修  如图6-17所示，对便于拆卸和测试的室内机通信电路进行检查，发现R208阻值变大，更换后，故障排除。
    例77  海信KFR-2616GW/BP机几分钟室外机停，运行灯和电源灯亮
    故障分析  该机运行灯和电源灯亮表示通信故障。

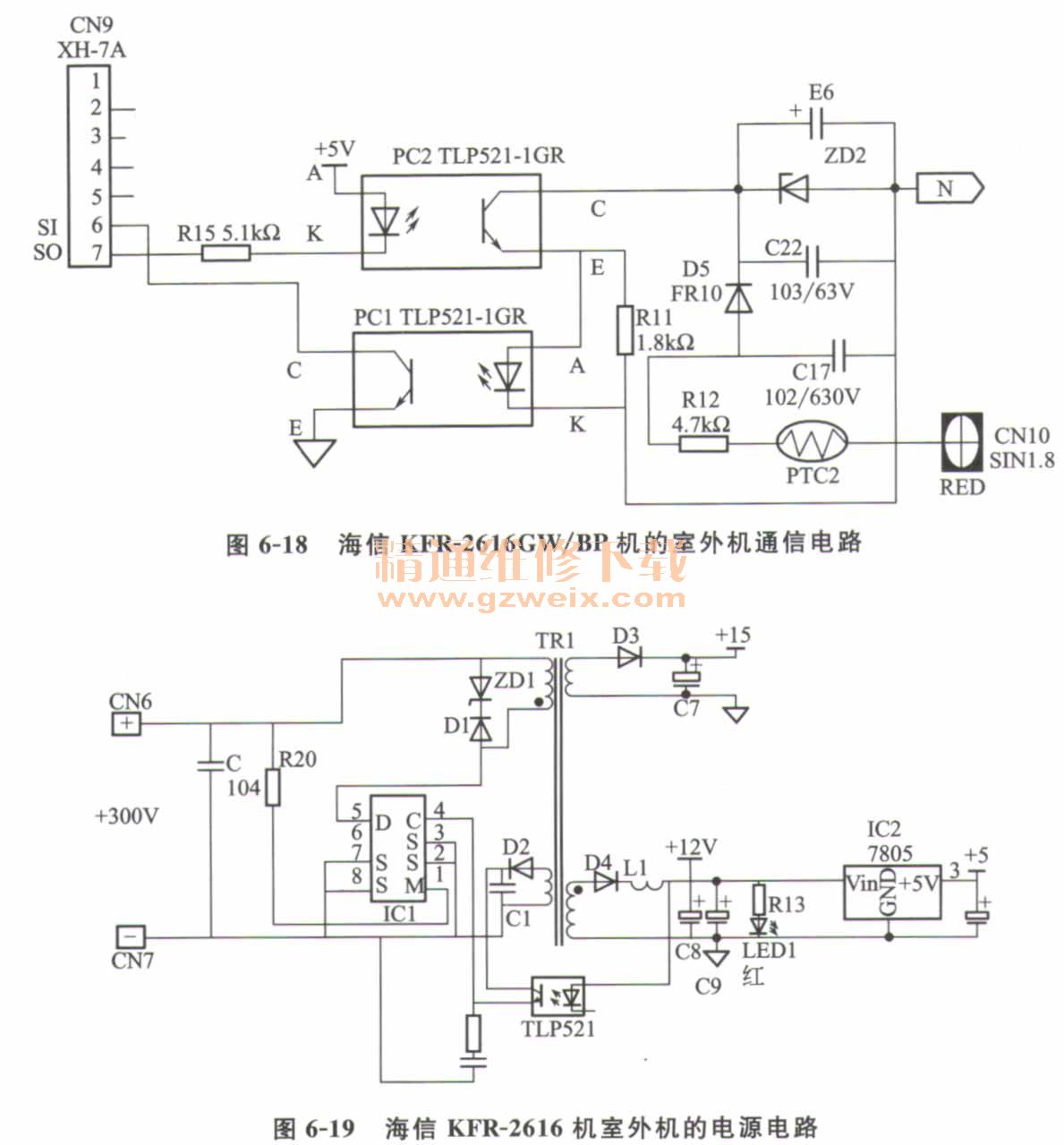

    故障检修  如图6-18所示，测室外机插头CN9的5脚通信信号SI线与N线之间电压在15～19V摆动，说明室内机的通信电路正常。测室外机有220VAC，查 CPU的+5V供电也正常。对室外通信电路进行检查，测通信电路中PC2光电祸合器的e极电压为0V，是PC2截止的表现，经查PC2损坏，更换PC2后，故障排除。

    例78  海信KFR-2616机外机不工作灯不亮，故障自诊显示通信故障
    故障分析  如图6-19所示，该机的红电源灯指示开关电源的+12V输出，此灯不亮，说明+12V异常，并导致无+5V输出，室外CPU不工作，无法与室内机通信。

    故障检修  测室外机的220VAC，主电源输出的+300V均正常，测开关变压器的+12V输出端为0V、+15V输出端在0～28V摆动，这是开关电源频率保护与启动振荡的典型表现。关机拔掉空调器电源插头，对大电容放电后，依次检查+12V输出端的L1、D4、C8、C9、TR1的次级绕组，发现TRl次级绕组不通，正常时应为零点几到几欧，经查为有一脚锈蚀脱开，小心修复后，+12V等恢复正常，进一步试机，空调器正常工作。
    例79  新科KFR-32BP空调器开机不工作，2min时故障红灯亮
    故障分析  该机通电3 min自检室内/外机，如自检过程连续2min收不到室外机的通信返回路信号，则红灯亮，停止对室外机供220VAC。
    故障检修把室内调节开关置“关”的位置，可自检查看故障代码，本机为黄灯长亮，表示通信异常，与上述的故障分析一致。通电2min内，测室外机通信线对N线电压在10～25V摆动，属于正常，测室外机电脑板无+5V工作电压，测变频模块P、N之间电压无+300V，主电源上软启动器件PTC烫手，可能是后级电路过流。指针表1kΩ挡测变频模块P、N极之间阻值仅为0. 28kΩ，远远低于正常值5kΩ。更换变频模块后，故障排除。
    例80  新科KFR-32BP开机不工作，约1min绿灯灭、红灯亮
    故障分析  该机通电3min自检室内外机，当检到故障时红灯亮。
    故障检修  按上例方法进行自检，黄灯亮，表示通信故障。开机1min内测室外机通信线对N线电压在10～25V摆动，说明室内机通信电路正常；测室外机主电源无+300V输出，手摸PTC同于常温，是其没有工作的表现，经查是前级供电电路电抗器开路。
    由于电抗器安装在下部的一个金属盒内，取不出来。把电抗器另起法安装好，空调器工作正常。
